AC 4 Pole Molded Case Circuit Breaker 225A

Ang Pugao AC 4 Pole Molded Case Circuit Breaker 225A ay sumusunod sa, at sa maraming aspeto ay lumalampas, ang mga kinakailangan ng mga kaugnay na internasyonal at pambansang pamantayan para sa mga kritikal na detalye nito, gaya ng rated operational voltage, rated insulation voltage, at rating ng proteksyon sa pagpasok (hal., IP40). manwal. Pinapanatili din namin ang buong uri ng mga ulat sa pagsubok mula sa mga kinikilalang awtoridad na katawan at tinatanggap ka naming suriin ang mga ulat na ito para sa pag-verify anumang oras. Kumbinsido kami na ang transparency sa teknikal na data ang pundasyon ng tiwala. Para sa karagdagang impormasyon o para humiling ng mga ulat sa pagsubok, mangyaring huwag mag-atubiling makipag-ugnayan sa amin.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ininhinyero para sa intermediate power distribution, angAC 4 Pole Molded Case Circuit Breaker 225Apinagsasama ang matatag na disenyo ng istruktura na may tumpak na mga kakayahan sa proteksyon. Sinusuportahan ng end-to-end na katiyakan ng kalidad ng Pugao (Plannter Electric), tinitiyak ng seryeng ito ang performance na walang depekto para sa mga kritikal na 4-wire system.

Ano ang AC 4 Pole Molded Case Circuit Breaker 225A?

AngAC 4 Pole Molded Case Circuit Breaker 225Aay isang dalubhasang electrical protection device na idinisenyo upang pangalagaan ang mga three-phase circuit na may neutral na linya (L1, L2, L3, N). Na-rate para sa 225 Amperes, ito ay nagsisilbing isang pangunahing bahagi para sa intermediate na pamamahagi ng kuryente, na nagpoprotekta sa downstream na kagamitan mula sa mga overload at maikling circuit habang tinitiyak ang kabuuang paghihiwalay ng system.

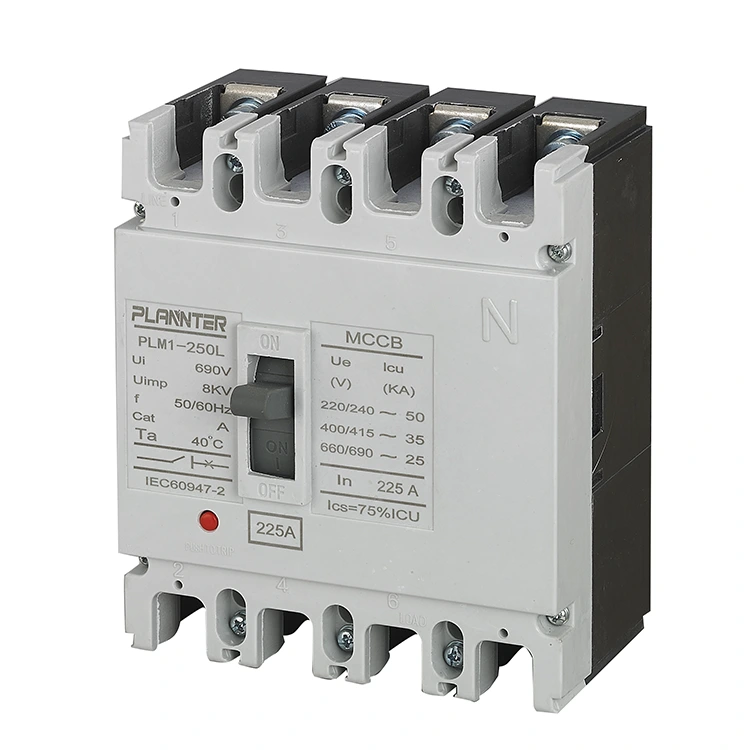

AC 4 Pole Molded Case Circuit Breaker 225A

Paano Ito Gumagana, Gumagana, at Nagde-debug

Mekanismo ng Operasyon

Nagtatampok ang unit ng malinaw, tumutugon na manual operating mechanism na may natatanging tactile feedback. Ang mga posisyon ng hawakan ay tahasang minarkahan:

ON:Ang circuit ay sarado at pinalakas.
NAKA-NAKA-OFF:Ang circuit ay bukas at de-energized.
TRIPPED:Intermediate na posisyon na nagpapahiwatig na may naganap na kasalanan.

Prinsipyo sa Paggawa

Ang AC 4 Pole Molded Case Circuit Breaker 225A ay gumagamit ng thermal-magnetic trip unit para sa dual-layer na proteksyon:

Thermal Protection (Sobrang karga):Gumagamit ng bimetallic na elemento upang magbigay ng inverse-time tripping. Kung mas mataas ang kasalukuyang overload, mas mabilis ang biyahe.
Magnetic Protection (Short Circuit):Nagbibigay ng agarang pagtugon upang maalis kaagad ang mataas na magnitude na fault currents (hanggang sampu-sampung kA).

Komisyon at Mga Accessory

Nag-aalok ang serye ng malakas na pagpapalawak para sa mga partikular na pangangailangan sa aplikasyon. Kasama sa pagkomisyon ang pag-install ng mga kinakailangang add-on sa mga itinalagang slot:

Mga Pantulong na Contact:Para sa malayuang pagsenyas ng katayuan ng breaker.
Paglabas ng Shunt:Nagbibigay-daan para sa malayuang pag-trip/pagbubukas ng breaker.
Undervoltage Release:Awtomatikong tinataboy ang breaker kung bumaba ang boltahe sa ibaba ng ligtas na antas.
RCD Module:Nagdaragdag ng proteksyon sa pagtagas ng lupa para sa komprehensibong kaligtasan.

Mga Pangunahing Teknikal na Tampok at Detalye

Kapasidad

Rated kasalukuyang ng225A, na angkop para sa mga intermediate distribution load.

Mga poste

4-Pole (4P):Pinoprotektahan ang tatlong phase kasama ang neutral, na tinitiyak ang kumpletong paghihiwalay ng circuit.

Boltahe

Idinisenyo para sa mga karaniwang network ng pamamahagi ng AC (karaniwang 400V/690V AC).

Trip Unit

PamantayanThermal-Magneticunit na may adjustable o fixed settings depende sa variant ng modelo.

Interrupt Ratings

Mataas na short-circuit breaking capacity (Icu) na may kakayahang humawak ng sampu-sampung kilomperes nang ligtas.

Pag-mount

Gumagamit ng ligtasmga bolted na koneksyon, tinitiyak ang isang maaasahang electrical interface para sa mga high-current na application.

Konstruksyon

Matibay na molded case na disenyo na lumalaban sa epekto at dimensionally stable.

Quality Assurance at Delivery

Sa Pugao Electric, ang aming prinsipyo ay "pagpigil sa mga depekto mula sa pag-usad sa susunod na yugto."

100% Inspeksyon:Ang bawat unit ay sumasailalim sa mekanikal, elektrikal, at kapaligirang pagsubok bago ipadala.
Export-Grade Packaging:Ang AC 4 Pole Molded Case Circuit Breaker 225A ay naka-secure para makatiis ng malayuang paghawak.
Mabilis na Paghahatid:Kadalasang available ang mga regular na modelo mula sa imbentaryo, habang ang mga naka-customize na order ay sumusunod sa isang nakumpirmang timeline ng produksyon.

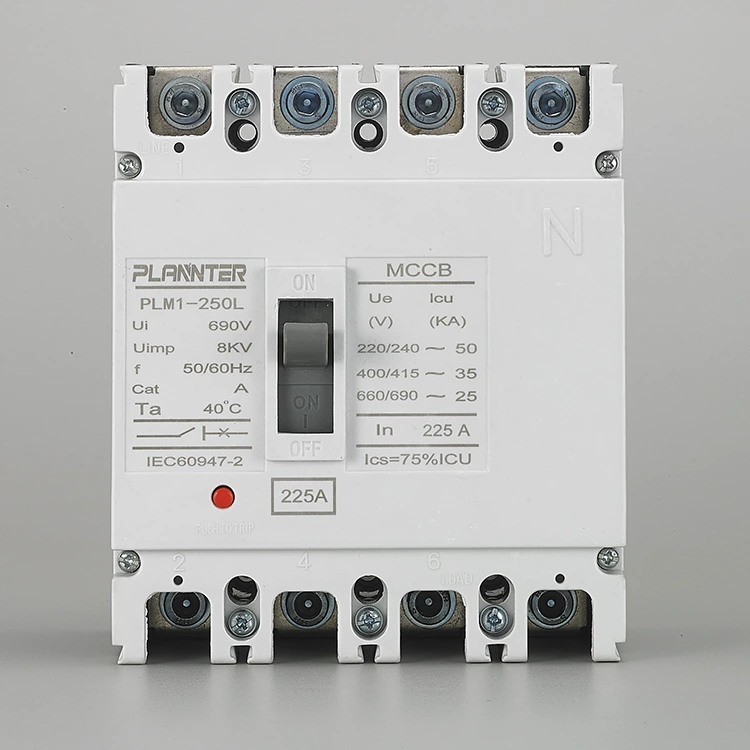

AC 4 Pole Molded Case Circuit Breaker 225A

< AC 4 Pole Molded Case Circuit Breaker 225A

Pagtutukoy ng produkto

Uri	Rated Kasalukuyang (A)	Numero ng poste	Rated Insulating Voltage(V)	Rated operating boltahe(V)	Ultimate short circuit breaking capacity(KA)	Mga serbisyo ng short circuit breaking capacity(KA)	Kategorya ng paggamit
PLM1-63L	(6),10,16,20,25 ,32,40,50,63	3	AC 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25 ,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400,500,630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630,700,800	3			70	50
PLM1-800H	630,700,800				100	65
PLM1-1250	80,010,001,250				65	32.5
PLM1-1250	80,010,001,250				65	32.5

FAQ

Bakit gumamit ng 4-Pole sa halip na isang 3-Pole?

Ang isang 4-pole breaker ay nagdidiskonekta sa lahat ng tatlong phaseatang neutral na konduktor nang sabay-sabay. Ito ay mahalaga para sa:

Kaligtasan:Tinitiyak ang kabuuang paghihiwalay ng circuit para sa mga tauhan ng pagpapanatili.
Backup Power Systems:Kinakailangan para sa mga transfer switch (ATS) upang maiwasan ang neutral-to-ground na mga loop kapag nagpapalipat-lipat sa pagitan ng utility at generator power.
Harmonic Mitigation:Pinoprotektahan laban sa mga neutral na agos na dulot ng mga non-linear load (tulad ng mga VFD at computer).

Ano ang rating ng boltahe?

AngAC 4 Pole Molded Case Circuit Breaker 225Aay karaniwang na-rate para sa mga karaniwang pang-industriya na boltahe sa pamamahagi, na karaniwang sumusuporta400V hanggang 690V ACmga sistema. Mangyaring sumangguni sa partikular na nameplate sa unit para sa eksaktong rated operational voltage (Ue) at insulation voltage (Ui).

Ano ang Uri ng Trip Unit?

Ang mga karaniwang modelo ay gumagamit ng aThermal-Magnetic Trip Unit:

Thermal:Nagbibigay ng inverse-time na proteksyon laban sa mga overload gamit ang isang bimetallic strip.
Magnetic:Nagbibigay ng agarang proteksyon laban sa mga short circuit.

Tandaan: Maaaring available ang mga electronic trip unit para sa mas tumpak na mga setting.

Ano ang kapasidad ng pagsira?

Ang breaking capacity (Icu) ay nag-iiba ayon sa partikular na variant ng modelo ngunit idinisenyo upang pangasiwaan ang malalaking fault current na tipikal ng intermediate distribution. AngAC 4 Pole Molded Case Circuit Breaker 225Akaraniwang nag-aalok ng breaking capacity mula sa25kA hanggang 85kA(sa 400V), tinitiyak na maaari itong ligtas na makagambala sa mga short circuit nang walang pinsala.
