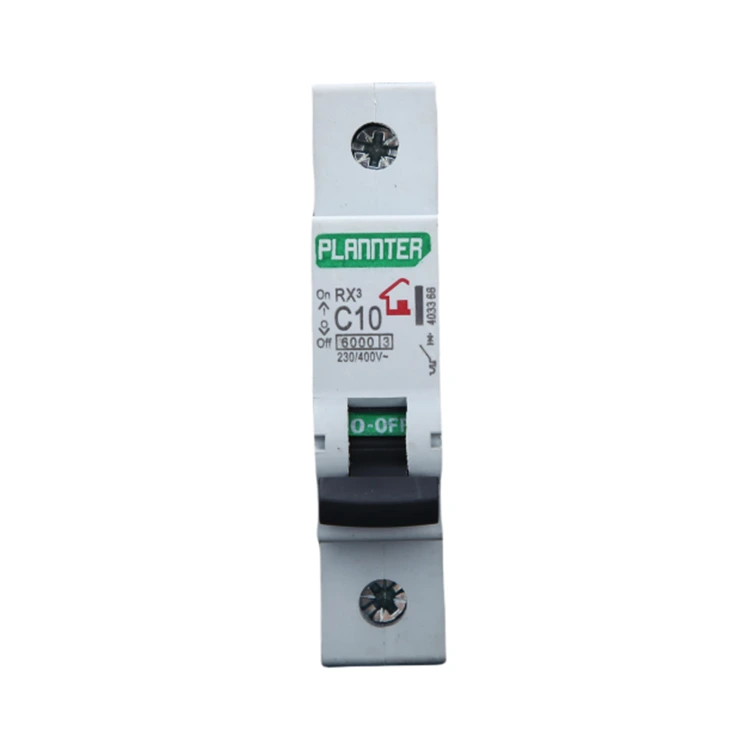

Bilang isang propesyonal na tagagawa ng Mini Circuit Breakers (MCBs), Pugao(Planner)nagbibigay ng mataas na kahusayan sa kaligtasan at pagiging maaasahan ng mga produktong elektrikal sa aming mga customer. Ang mga MCB ay mga pangunahing bahagi sa modernong kagamitang elektrikal, na nagbibigay ng matatag na overload at short-circuit na proteksyon. Awtomatiko nilang pinapatay ang kasalukuyang sa kaganapan ng isang fault. Hindi tulad ng mga tradisyunal na piyus, na-reset ang mga ito, na nag-aalok ng mas mahabang tagal at mas mababang gastos.
Paano Gumagana ang Miniature Circuit Breaker?
AnMCBay isang electromechanical device na nagpoprotekta sa mga circuits mula sa overcurrent na mga kondisyon. Nakikita nito ang mga kundisyon ng fault at agad na pinuputol ang kasalukuyang sa pamamagitan ng pagkagambala sa on/off switch. Sa partikular, ang function nito ay upang maprotektahan laban sa mga overload at short circuit. Kaya paano gumagana ang prosesong ito?
Kapag ang kasalukuyang dumadaloy sa isang MCB ay lumampas sa na-rate na halaga nito sa loob ng mahabang panahon, ang bimetallic strip sa loob ay umiinit at yumuyuko. Ang pagkilos na ito ay nagti-trigger sa mekanismo ng tripping ng circuit breaker, at ang kasalukuyang ay pinutol. Sa pamamagitan ng prosesong ito, nakakamit ang overload na proteksyon.
Kapag ang isang malaking kasalukuyang surge ay biglang nangyari, iyon ay, isang short circuit ang nangyari, ang electromagnetic coil sa loob ng MCB ay bubuo ng isang malakas na magnetic field, na agad na pinipilit ang mga contact na maghiwalay, na pinuputol ang circuit sa loob ng ilang millisecond. Ito ay proteksyon ng short-circuit.
Pagkatapos maalis ang fault, maaari itong manu-manong i-reset sa pamamagitan ng pagbabalik ng operating lever sa posisyong "ON", at maibabalik ang kuryente nang hindi pinapalitan ang mga bahagi.
Ano ang Pagkakaiba sa pagitan ng Uri ng Mini Circuit Breaker B, C, at D?
Ang isang Mini Circuit Breaker ay inuri sa Uri B, C, at D batay sa mga katangian nito sa pag-trip, lalo na kung paano ito tumutugon sa mga inrush na alon. Ang pagpili ng tamang uri ay nagsisiguro ng tamang proteksyon nang walang hindi kinakailangang tripping.
Uri B:
- Mga biyahe sa 3 hanggang 5 beses ang rate na kasalukuyang (In).
- Angkop para sa mababang pagpasok ng kasalukuyang mga aplikasyon.
- Karaniwang ginagamit sa mga residential circuit tulad ng ilaw at maliliit na appliances.
- Nagbibigay ng mabilis na proteksyon para sa mga sensitibong pagkarga.
Uri C:
- Mga biyahe sa 5 hanggang 10 beses ang rate na kasalukuyang (In).
- Dinisenyo para sa katamtamang pag-agos ng mga kasalukuyang load.
- Malawakang ginagamit sa komersyal at magaan na pang-industriyang aplikasyon.
- Tamang-tama para sa mga kagamitan tulad ng mga air conditioner, pump, at maliliit na motor.
Uri D:
- Biyahe sa 10 hanggang 20 beses ang rate na kasalukuyang (In).
- Hinahawakan ang matataas na agos ng agos nang walang istorbo.
- Ginagamit sa mabibigat na pang-industriyang aplikasyon.
- Angkop para sa mga transformer, malalaking motor, at kagamitan sa hinang.
Pagkakaiba sa pagitan ng MCB at RCD / RCCB
Ang Mini Circuit Breaker at RCD/RCCB ay parehong mahahalagang proteksyon na device sa mga electrical system, ngunit may iba't ibang layunin ang mga ito. Ang pag-unawa sa kanilang mga pagkakaiba ay nakakatulong na matiyak ang kumpletong proteksyon ng circuit.
Mini Circuit Breaker (MCB):
- Pinoprotektahan laban sa labis na karga at mga kondisyon ng short circuit.
- Awtomatikong bumibiyahe kapag lumampas ang kasalukuyang sa na-rate na limitasyon.
- Ginagamit sa residential, commercial, at industrial distribution system.
- HINDI nakakakita ng mga panganib sa kasalukuyang pagtagas o electric shock.
RCD / RCCB (Residual Current Device / Residual Current Circuit Breaker):
- Pinoprotektahan laban sa pagtagas ng lupa at electric shock.
- Nakikita ang kawalan ng balanse sa pagitan ng live at neutral na alon.
- Mga biyahe kapag lumampas ang leakage current sa ligtas na threshold (hal., 30mA).
- HINDI nagbibigay ng overload o short circuit na proteksyon.
Mga Pangunahing Pagkakaiba:
-
Uri ng Proteksyon:Pinoprotektahan ng MCB ang kagamitan; Pinoprotektahan ng RCD/RCCB ang mga tao.
-
Function:Pinangangasiwaan ng MCB ang overcurrent; Nakita ng RCD/RCCB ang leakage current.
-
Paggamit:Kadalasang ginagamit nang magkasama para sa kumpletong proteksyon.
-
Antas ng Kaligtasan:Ang pagsasama-sama ng parehong mga aparato ay nagsisiguro ng parehong elektrikal at personal na kaligtasan.
Bakit Pumili ng Pugao's(Plannter) Miniature Circuit Breakers?
Ang aming mga produkto ng MCB ay maaaring magbigay ng overload at short circuit na proteksyon, mataas na kaligtasan, at maaaring mabawasan ang panganib ng sunog. Bukod dito, kapag kailangan ang proteksyon, mabilis itong tumutugon at maaaring ma-trip halos kaagad, na binabawasan ang pinsala sa mga linya at konektadong kagamitan. Madali rin itong mai-reset pagkatapos. Ang kundisyon ng circuit ay maaaring matukoy sa pamamagitan ng katayuan na ipinahiwatig sa switch, na ginagawa itong napaka-maginhawang gamitin.
Ang aming mga miniature circuit breaker ay compact sa laki at maaaring i-install sa mataas na density sa mga unit ng user at distribution box, na ginagawang napakahusay sa paggamit ng espasyo. Maaari din silang i-coordinate upang ang circuit breaker lamang na pinakamalapit sa mga fault trip ang hindi naaapektuhan ang iba pang kagamitan.
