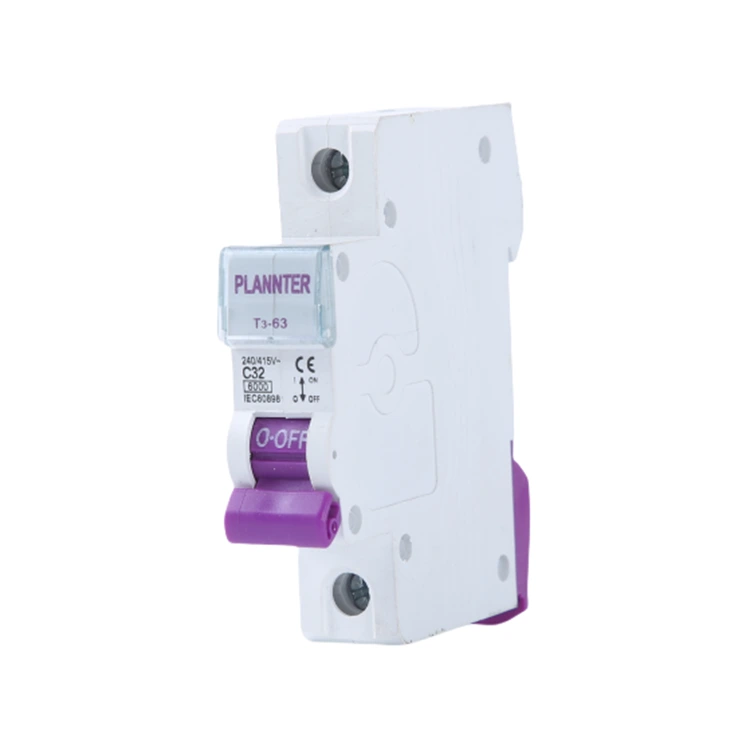

1 Pole AC Circuit Breaker

Ang PUGAO (Plannter Electric) ay isang propesyonal na tagagawa at supplier sa China, bilang isa sa aming mga advanced na produkto, ang 1 Pole AC Circuit Breaker na ito ay angkop para sa AC 50Hz, 230V (single-phase) na mga circuit, na nagbibigay ng proteksyon laban sa mga overload at short circuit. Mas mura ito at pangunahing ginagamit sa mga circuit na may mababang boltahe at idinisenyo upang protektahan ang mga de-koryenteng kagamitan at personal na kaligtasan sa pamamagitan ng pagputol ng circuit.

Ano ang Single-Pole Circuit Breaker?

Dalubhasa ang PUGAO sa mga circuit breaker, at ang 1-pole AC Circuit Breaker ay isa sa aming mga uri ng produkto. Ang mga pangunahing bentahe nito ay ang maliit na sukat nito at minimal na espasyo sa pag-install.

Ang 1P, o single-pole, ay tumutukoy sa isang circuit breaker na may isang terminal block lamang, na ginagamit upang kontrolin ang isang single-phase na live wire. Ito ay angkop para sa mga ordinaryong circuit ng pag-iilaw ng sambahayan o mga kagamitan na may mababang kapangyarihan, na nagpoprotekta sa circuit mula sa mga overload, mga short circuit, at iba pang potensyal na mga de-koryenteng fault. Ito ay medyo mura, matipid na opsyon, at mayroon kaming mga proyektong kinasasangkutan ng iba't ibang aplikasyon sa pamamahagi ng residensyal, komersyal, at industriyal na kapangyarihan.

Gayunpaman, pakitandaan: Kapag pumipili ng isang circuit breaker, kailangan mo ring isaalang-alang ang aktwal na sitwasyon at piliin ang naaangkop na single-pole o multi-pole protection device. Huwag bulag na pumili batay sa mga pakinabang o presyo.

Mga Pangunahing Pag-andar

Ang 1 Pole AC Circuit Breaker ay nagbibigay ng epektibong proteksyon para sa single-phase AC circuits sa pamamagitan ng dual thermal at magnetic na proteksyon.

1. Overload na Proteksyon

Ang circuit breaker ay nagsasama ng isang high-precision na bimetallic strip. Kapag masyadong maraming mga appliances ang nakakonekta sa circuit, na nagiging sanhi ng paglampas ng kasalukuyang sa na-rate na halaga, ang init na nabuo ng kasalukuyang nagiging sanhi ng bimetallic strip upang yumuko.

Ang delayed tripping function na ito ay tumpak na kinikilala ang tuluy-tuloy na mga overload, na pumipigil sa insulation layer ng mga wire na kusang masunog dahil sa matagal na mataas na temperatura.

2. Instantaneous Short Circuit Protection

Ang produkto ay nagsasama ng isang mataas na pagganap na electromagnetic coil. Kung sakaling magkaroon ng short circuit, ang agarang surge sa current ay bumubuo ng isang malakas na magnetic field, na nagpapalitaw sa trip lever na gumana sa loob ng ilang segundo.

Sa pamamagitan ng aming disenyo at pagsubok, nakakamit ng single-pole circuit breaker ang bilis ng pagtugon sa antas ng millisecond, na pinuputol ang kuryente sa sandaling magkaroon ng electrical spark. Hindi lang nito pinoprotektahan ang circuit ngunit pinoprotektahan din nito ang downstream na mamahaling smart home appliances, server, at pang-industriyang kagamitan sa pagkontrol mula sa pagkasira ng surge.

3. High-Efficiency Arc Extinguishing System

Bilang karagdagan sa disenyo ng thermal at magnetic na proteksyon, ang AC circuit breaker na ito ay nilagyan din ng multi-layer metal arc-extinguishing grid. Ang electric arc na nabuo sa sandali ng pagdiskonekta ay mabilis na iginuhit sa grid para sa pagse-segment, paglamig, at pag-extinguishing.

Ang arc extinguishing system ay epektibong binabawasan ang contact erosion. Salamat sa ganap na automated na proseso ng spot welding ng PUGAO, ang mga contact ay mas matibay, pinapanatili ang napakababang contact resistance at mahusay na conductivity kahit na pagkatapos ng maraming fault trip.

Mga Pangunahing Tampok ng PUGAO AC Circuit Breaker

Nagbibigay kami ng serbisyo ng mga customized na solusyon at sinusuportahan ang mataas na boltahe ng insulation hanggang 400V AC upang magbigay ng electrical isolation at proteksyon laban sa pagtagas.

Maaari kaming magbigay ng mga kasiya-siyang solusyon ayon sa iyong mga kinakailangan sa parameter. Magbigay ng 6A-63A circuit breaker, bilang halimbawa, tulad ng solar energy system, o araw-araw na buhay residential power distribution ay maaaring masiyahan.

Hindi na kailangang mag-alala tungkol sa kaligtasan, mataas na kaligtasan, kung ang boltahe ay overloaded ay awtomatikong putulin ang power supply, bawasan ang panganib ng sunog.

Ang aming 1 Pole AC Circuit Breaker ay lahat ng factory compliant sa CE, CCC at ISO certifications. Ang bawat proseso ng produksyon ay mahigpit na nasubok upang matugunan ang mga internasyonal na pamantayan ng kalidad.

Karaniwang Pag-troubleshoot at Solusyon

Ang PUGAO, bilang gumagawa ng 1-Pole AC Circuit Breakers, ay nagbibigay ng mga kaugnay na serbisyong teknikal na suporta. Available ang malayuang teknikal na patnubay kung may mga isyu sa produkto. Ang kumpletong mga tagubilin sa pag-install at pagpapanatili, kabilang ang mga karaniwang pagkakamali at solusyon, ay isasama sa iyong paghahatid ng produkto.

1. Madalas na Hindi Maipaliwanag na Pag-tripping ng Circuit Breaker

Mga Posibleng Dahilan: Overload o sobrang mataas na temperatura ng kapaligiran.

Ang kabuuang kapangyarihan ng mga appliances na nakakonekta sa linya ay lumampas sa na-rate na halaga ng circuit breaker, o ang circuit breaker ay gumagana sa isang saradong kahon ng pamamahagi na may mataas na temperatura sa loob ng mahabang panahon, na nagiging sanhi ng pagbagsak ng thermal protection metal plate nang maaga.

Solusyon: Pakisuri ang pagkarga ng linya. Inirerekomenda namin ang pag-upgrade sa isang mas mataas na rate ng kasalukuyang at siguraduhin na ang diameter ng wire ay tugma.

Kung ang mga kadahilanan sa kapaligiran ang sanhi, inirerekomenda namin ang pagpapabuti ng bentilasyon ng kahon ng pamamahagi. Dinisenyo ang mga produkto ng PUGAO na nasa isip ang pagtaas ng temperatura. Kung ang kapaligiran ay sukdulan, mangyaring makipag-ugnayan sa amin para sa naaangkop na mga pagsasaayos ng adaptasyon sa panahon ng pagpili at yugto ng pagbuo ng solusyon.

2. Overheating o Nasusunog na Amoy sa mga Terminal

Mga Posibleng Dahilan: Maluwag na crimping o maling diameter ng wire.

Ang mga maluwag na tornilyo ay nagpapataas ng paglaban sa pakikipag-ugnay; ang mga manipis na wire ay nagdudulot ng mataas na temperatura sa punto ng koneksyon sa ilalim ng mataas na kasalukuyang. Ang parehong mga sitwasyong ito ay maaaring humantong sa mga problema.

Solusyon: Kaagad na idiskonekta ang power, suriin at higpitan muli ang mga wiring screw. Gumagamit ang aming mga produkto ng makapal na tunnel-type na mga terminal na may mataas na dinisenyo na torque; inirerekumenda namin ang paggamit ng isang propesyonal na insulated screwdriver upang higpitan ang karaniwang halaga. Tiyakin na ang wire ay ganap na naipasok sa terminal hole na walang nakalantad na wire core.

3. Ang hawakan ay hindi maaaring sarado, hindi maaaring ilipat pataas

Mga posibleng dahilan: Palagiang short circuit o mekanismo ng lock-up.

Ang isang maikling circuit ay umiiral pa rin sa circuit. Ang mekanismo ng magnetic trip ay pilit na tinatanggihan na isara para sa kaligtasan, o ang panloob na arc-extinguishing chamber ay maaaring masira ng isang malaking kasalukuyang surge.

Solusyon: Huwag pilitin ang circuit na isara sa sitwasyong ito! Una, suriin kung may mga short circuit sa mga downstream na appliances o pinsala sa mga kable.

Kung hindi pa rin maisasara ang circuit pagkatapos maalis ang mga panlabas na fault, natapos na ng 1P AC circuit breaker ang misyon nitong proteksiyon. Upang higit pang kumpirmahin ang kundisyon ng produkto, maaaring kailanganin ang pagpapalit. Makipag-ugnayan sa Planner.

4. Ang mga kagamitan sa downstream ay walang kapangyarihan pagkatapos isara ang switch

Mga posibleng dahilan: Maling wiring o internal mechanism failure.

Ang mga papasok at papalabas na linya ay baligtad, o ang wire clamp ay nasa pagkakabukod; kahit na ang hawakan ay nasa ON na posisyon, ang mga panloob na contact ay hindi nakasara.

Solusyon: Gumamit ng multimeter para sukatin ang boltahe sa mga papalabas na terminal at tingnan kung ang wire clamp ay nakapindot sa wire insulation.

Ang bawat produkto ng PUGAO ay sumasailalim sa polarity at continuity testing sa isang automated workbench. Kung wala pa ring boltahe sa kabila ng tamang mga wiring, mangyaring makipag-ugnayan sa aming technical support team.

FAQ:

Tumatanggap ka ba ng customized na serbisyo?

Oo, mayroon kaming higit sa 10 taong karanasan sa industriya ng 1 Pole AC Circuit Breakers. Nagbibigay kami ng serbisyo ng OEM/ODM at maaaring i-print ang logo ng iyong brand sa mga produkto. Maaari rin kaming magbigay ng mga customized na solusyon ayon sa iyong mga guhit at kinakailangan sa parameter.

Gaano katagal ang iyong delivery lead time?

Depende ito sa pangangailangan at dami ng mga produktong bibilhin mo.
