Inaanyayahan ka naming mag-order mula sa de-kalidad at matibay na AC Molded Case Circuit BreakerPUGAO (Plannter Electric). Bilang isang propesyonal na tagagawa at tagapagtustos na may sarili naming pabrika, nag-aalok kami ng isang one-stop na solusyon—mula sa konsultasyon bago ang pagbebenta hanggang sa mga serbisyo ng teknikal na suporta pagkatapos ng benta.
Pangunahing Istruktura
Ang kakayahan ng AC molded-case circuit breaker na humawak ng matataas na agos ay pangunahing nakasalalay sa sumusunod na tatlong bahagi:
1. Molded Case
Ang bahaging ito ay nagbibigay ng parehong elektrikal na pagkakabukod at mekanikal na suporta; ito ay ganap na nakapaloob sa mga live na bahagi upang maiwasan ang electric shock, nagtatampok ng isang compact na istraktura, at nangangailangan ng halos walang maintenance.
2. Arc Extinguishing Chamber
Kapag naantala ng circuit breaker ang isang mataas na kasalukuyang, isang mataas na temperatura na electric arc ang bumubuo sa pagitan ng mga contact. Ang arc extinguishing chamber ay binubuo ng maraming parallel metal plate na idinisenyo upang i-segment, pahabain, at palamigin ang arc, sa huli ay pinapatay ito sa pamamagitan ng paggamit ng instant kung saan ang AC current ay tumatawid sa zero point. Ang mekanismong ito ay ang susi sa kakayahan nitong ligtas na matakpan ang mga short-circuit na alon na umaabot sa libu-libong amperes.

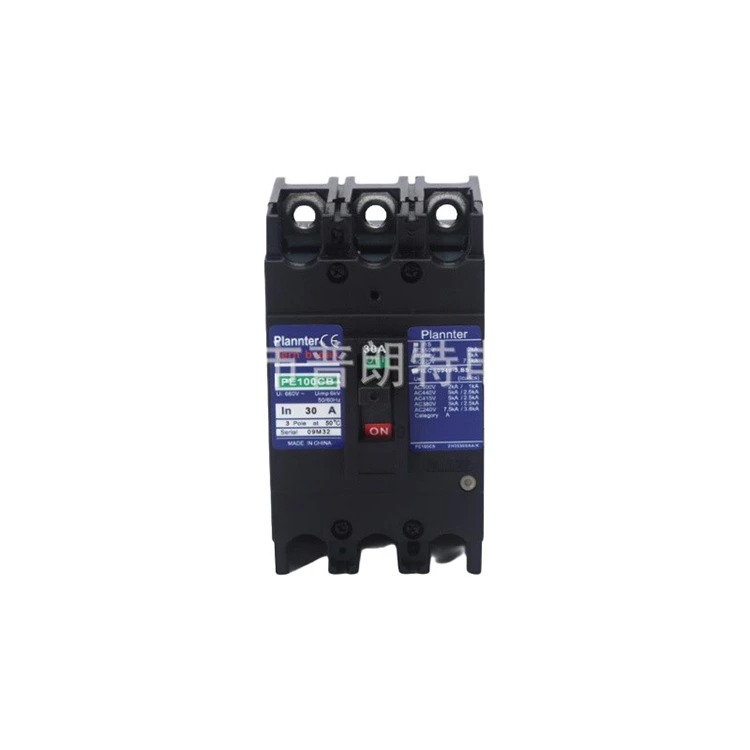

3. Trip Unit
Binubuo nito ang pangunahing elemento na tumutukoy sa pagganap ng circuit breaker. Pangunahing ikinategorya ang mga trip unit sa dalawang uri: thermal-magnetic at electronic. Ang mga pangunahing bahagi ng una ay isang bimetallic strip at isang electromagnet, habang ang huli ay gumagamit ng isang microprocessor at isang kasalukuyang transpormer. Ang dalawang uri na ito ay nagtataglay ng mga natatanging katangian ng proteksyon at angkop para sa iba't ibang mga sitwasyon ng aplikasyon; ang tiyak na pagpipilian ay dapat matukoy batay sa isang detalyadong pagsusuri ng mga indibidwal na kinakailangan ng proyekto.
Ano ang Mga Kakayahang Pagganap ng AC MCCB?
1. Pambihirang Kapasidad sa Pagsira
Ang mga karaniwang residential circuit breaker ay karaniwang may kakayahang pangasiwaan ang mga short-circuit na alon na hanggang 6,000A. Ang aming mga AC MCCB, gayunpaman, ay maaaring walang kahirap-hirap na makagambala sa matinding short-circuit na mga agos na 35,000A (35kA)—o mas mataas pa (hal., 100kA)—sa gayon mapangalagaan ang electrical system laban sa sakuna na pagkabigo.
2. Kasalukuyang Pagsasaayos
Karamihan sa mga PUGAO AC MCCB ay nagtatampok ng adjustable rate current setting (Ir). Halimbawa, ang isang 250A MCCB ay maaaring iakma sa pamamagitan ng rotary knob upang maglakbay sa 200A, depende sa aktwal na mga kinakailangan sa paggamit ng kuryente; ang tampok na ito ay nagbibigay ng higit na kakayahang umangkop sa pamamahala ng pamamahagi ng kuryente.
3. Suporta para sa Mga Mabibigat na Tungkulin
Ito ay may kakayahang makayanan ang napakalaking inrush na agos na nabuo sa panahon ng pagsisimula ng mga pang-industriyang motor, nang hindi dumaranas ng madalas na istorbo na tripping na kadalasang nauugnay sa mga karaniwang switch.
Paano Piliin ang Tamang AC MCCB para sa Iyong Proyekto?
Kapag pumipili ng modelo, inirerekomenda namin na tumuon sa limang pangunahing aspeto ng AC Molded Case Circuit Breaker:
1. Tukuyin ang Rated Current
Ito ang bumubuo sa pundasyon ng proseso ng pagpili. Ang rate ng kasalukuyang circuit breaker ay dapat na lumampas sa kinakalkula na kasalukuyang ng circuit.
Pangunahing Formula: Sa ≥ Kalkuladong Kasalukuyang Pagkarga.
Tip sa PUGAO: Para sa mga inductive load tulad ng mga de-koryenteng motor, ang agarang panimulang kasalukuyang ay mahalaga; samakatuwid, kapag pumipili ng isang breaker, karaniwang kinakailangan na maglapat ng margin sa kaligtasan na 1.2 hanggang 1.5 na beses ang kalkuladong kasalukuyang, o upang mag-opt para sa isang espesyal na motor-protection MCCB.
2. Tukuyin ang Breaking Capacity
Ang kapasidad ng breaking ay tumutukoy sa pinakamataas na short-circuit current na maaaring ligtas na matakpan ng circuit breaker.
Malapit sa Transformer: Kung saan mataas ang short-circuit currents, inirerekomenda namin ang pagpili ng modelong may mataas na breaking-capacity (hal., 50kA o 100kA).
Sa Dulo ng mga Sangay ng Pamamahagi: Kung saan medyo mababa ang mga short-circuit na alon, maaaring pumili ng mas matipid na modelo (hal., 25kA o 35kA).
Prinsipyo: Ang pinakamataas na kapasidad ng pagsira ng short-circuit breaker ng circuit breaker ay dapat lumampas sa tinantyang maximum na kasalukuyang short-circuit sa punto ng pag-install.
3. Piliin ang Bilang ng mga Pole
3P (3-Pole): Ginagamit para sa balanseng three-phase system (hal., puro motor-driven load); pinoprotektahan at inaantala lamang ang tatlong bahaging konduktor.

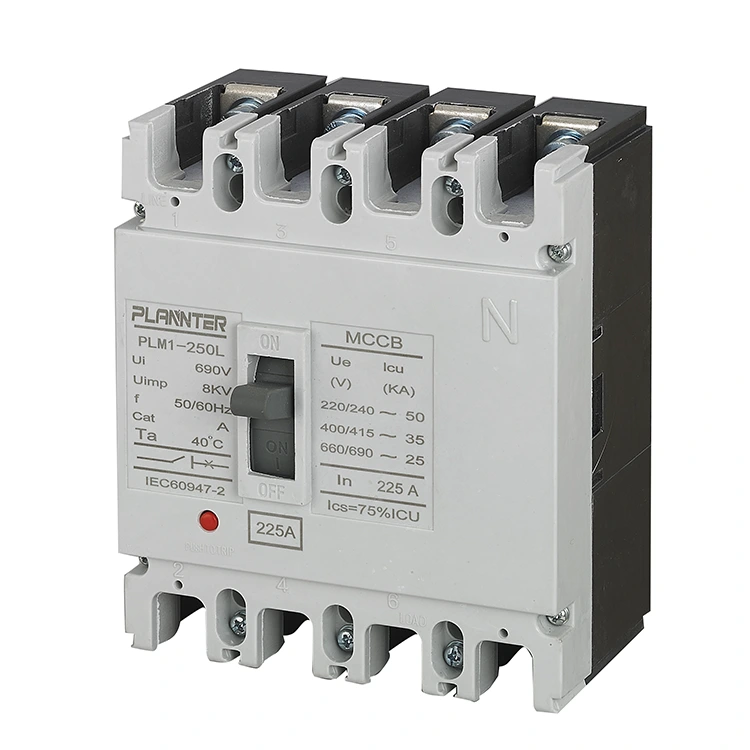

4P (4-Pole): Ginagamit para sa hindi balanseng three-phase system (naglalaman ng pinaghalong three-phase at single-phase load); sabay-sabay na nakakaabala sa mga phase conductor at neutral na conductor, na nag-aalok ng pinahusay na kaligtasan sa panahon ng pagpapanatili.
4. Piliin ang Uri ng Trip Unit

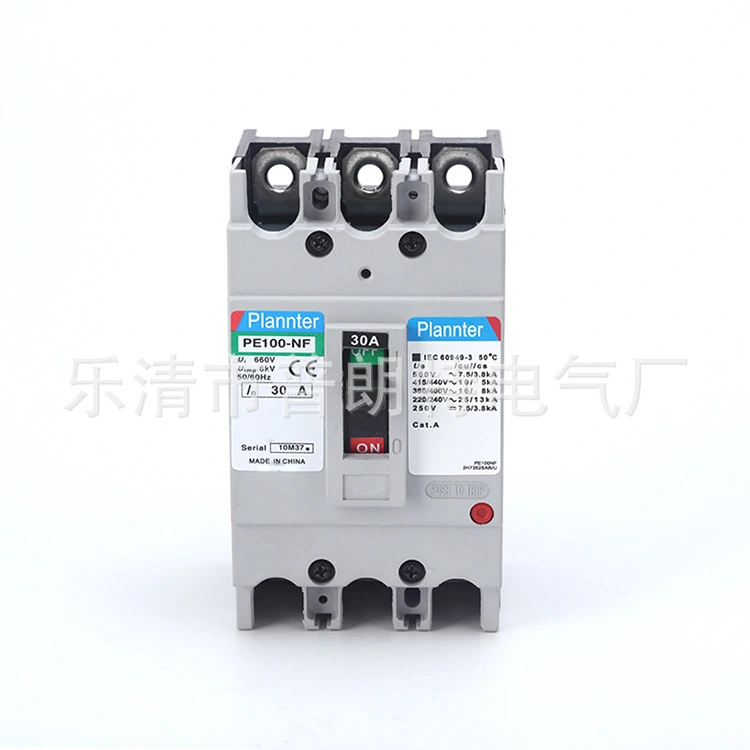

Thermal-Magnetic: Nagtatampok ng simple, maaasahang istraktura na may malakas na pagtutol sa interference, at mas matipid. Angkop para sa karamihan ng karaniwang mga aplikasyon ng pamamahagi ng kuryente.
Electronic: Nag-aalok ng napakataas na katumpakan ng proteksyon, nagbibigay-daan para sa fine-tuning ng mga kasalukuyang setting, at may kasamang mga kakayahan sa pagsukat at komunikasyon. Angkop para sa mga kapaligirang may mahigpit na kinakailangan sa kalidad ng kuryente, gaya ng mga ospital, data center, o malakihang precision na pasilidad sa pagmamanupaktura.
5. Isaalang-alang ang Ambient Temperature at Mounting Method
Derating: Ang nominal na kasalukuyang rating ng isang MCCB ay karaniwang batay sa isang nakapaligid na temperatura na 40°C. Kung ang breaker ay ilalagay sa loob ng isang nakakulong, mataas na temperatura na kabinet ng pamamahagi, mangyaring ipaalam sa amin upang matukoy namin ang naaangkop na solusyon batay sa iyong mga partikular na kondisyon ng proyekto.
Mga Kinakailangan sa Accessory: Kailangan mo ba ng shunt trip unit? Kailangan mo ba ng mga auxiliary contact?
FAQ
Q: Bakit ang aking circuit breaker ay nag-trip sa sandaling magsimula ang motor?
A: Ito ay karaniwang sanhi ng hindi pagkakatugma sa tripping curve.
Ang agarang kasalukuyang iginuhit ng isang motor sa panahon ng startup ay karaniwang 7 hanggang 12 beses ang rate ng kasalukuyang. Kung pumili ka ng Type C circuit breaker, mali ang kahulugan ng surge na ito bilang isang short circuit at biyahe kaagad.
Para sa mga load ng motor, pakitiyak na pipili ka ng Type D molded case circuit breaker (MCCB) o isang espesyal na motor-protection circuit breaker.
T: Paano ako pipili sa pagitan ng 3P at 4P na mga circuit breaker?
A: Depende ito sa grounding configuration at load requirements ng iyong system.
Pumili ng 3P: Para sa puro three-phase load kung saan hindi kinakailangan ang neutral na linya.
Pumili ng 4P: Para sa mga system na may kasamang single-phase load (na nangangailangan ng neutral na linya).
T: Maaari bang magbigay ng proteksyon sa pagtagas sa lupa ang iyong mga molded case circuit breaker (MCCBs)?
A: Oo, kaya nila; gayunpaman, ang functionality na ito ay karaniwang hindi isinama sa unit mismo ngunit sa halip ay nakakamit sa pamamagitan ng modular assembly.
Kung kailangan mo ang feature na ito, maaaring magdagdag ng earth leakage protection module. Tandaan, gayunpaman, na ang proteksyon sa pagtagas ng lupa ay pangunahing inilaan para sa pag-iwas sa sunog; kung ang iyong layunin ay proteksyon ng end-circuit laban sa electric shock, inirerekomenda namin ang pagpili ng nakalaang Residual Current Device (RCD) o PUGAOserye ng MCB.
