AC Overload at Short Molded Case Circuit Breaker

Ang aming AC Overload at Short Molded Case Circuit Breaker, na ginawa ng Pugao(Plannter Electric), ay ginawa upang matugunan ang mga advanced na kinakailangan sa proteksyon sa pamamahagi ng kuryente. Ang pangunahing parameter ng performance ay ang kanilang ultimate short-circuit breaking capacity (Icu), na karaniwang na-rate sa pagitan ng 50kA at 100kA sa iba't ibang modelo. Ang mataas na kapasidad ng pagsira na ito ay ginagarantiyahan ang ligtas na pagkaantala at katatagan ng system sa ilalim ng malubhang mga kondisyon ng short-circuit. Narito kami upang tumulong at tutugon sa iyong mga mensahe sa lalong madaling panahon.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ininhinyero para sa kritikal na pamamahagi ng kapangyarihan, angAC Overload at Short Molded Case Circuit Breakeray isang high-performance na proteksyon na device na idinisenyo upang pangalagaan ang mga de-koryenteng network mula sa mga overload at matitinding short circuit. Bahagi ng aming advanced na serye ng PLM1, pinagsasama ng breaker na ito ang matatag na mekanikal na konstruksyon na may tumpak na proteksyong elektroniko, na tinitiyak ang katatagan para sa mga system na tumatakbo hanggang sa 690V at 1250A.

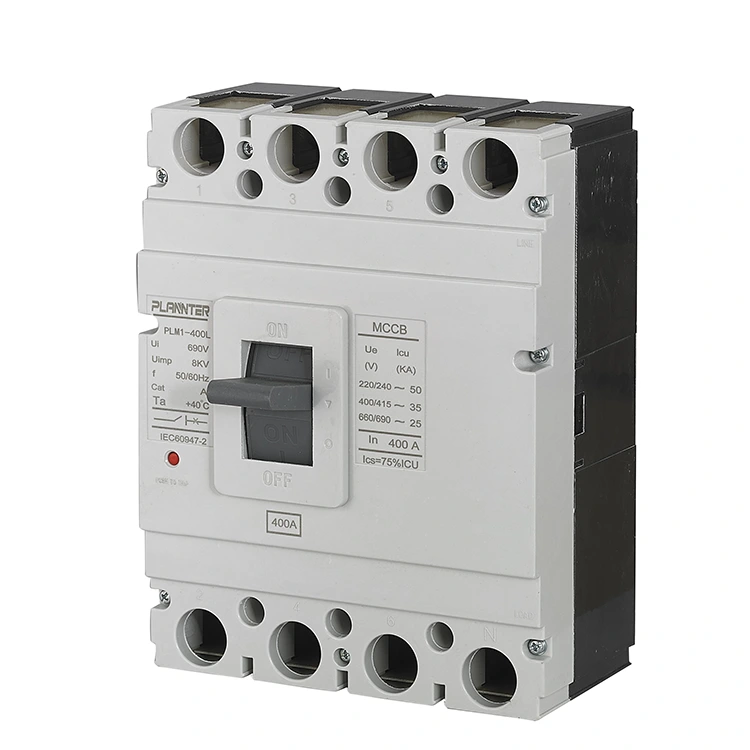

AC Overload and Short Molded Case Circuit Breaker

Mga Pangunahing Kalamangan at Pangunahing Tampok

High Breaking Capacity (Icu):Na-rate sa pagitan50kA at 100kA, ginagarantiyahan ang ligtas na pagkaantala kahit na sa ilalim ng matinding short-circuit na mga kondisyon.
Precision Protection:Nilagyan ng high-precision na electronic trip unit (ang "utak" ng breaker) na nagbibigay-daan para sa adjustable na long-delay, short-delay, at instantaneous na mga setting.
Superior Durability:Binuo para sa isang mekanikal na buhay ng10,000 hanggang 20,000 cycle, tinitiyak ang pangmatagalang pagiging maaasahan sa hinihingi ng mga pang-industriyang kapaligiran.
Advanced na Arc Extinguishing:Nagtatampok ng magnetic blow-out coil at splitter plate upang i-segment at palamig ang mga arko sa millisecond, na ligtas na nakakaabala sa mga fault current.

Teknikal na Pagtutukoy

Pangalan ng Produkto	AC Overload at Short Molded Case Circuit Breaker (PLM1 Series)
Rated Operational Voltage (Ue)	690V AC (PLM1-63 ay 400V)
Rated Insulation Voltage (Ui)	800V / 1000V (PLM1-63 ay 500V)
Na-rate na Kasalukuyan (Sa)	Hanggang 1250A (hal., 400A na karaniwang mga modelo)
Breaking Capacity (Icu)	50kA – 100kA
Uri ng Unit ng Biyahe	Electronic (Maaaring iakma: Long-delay, Short-delay, Instantaneous)

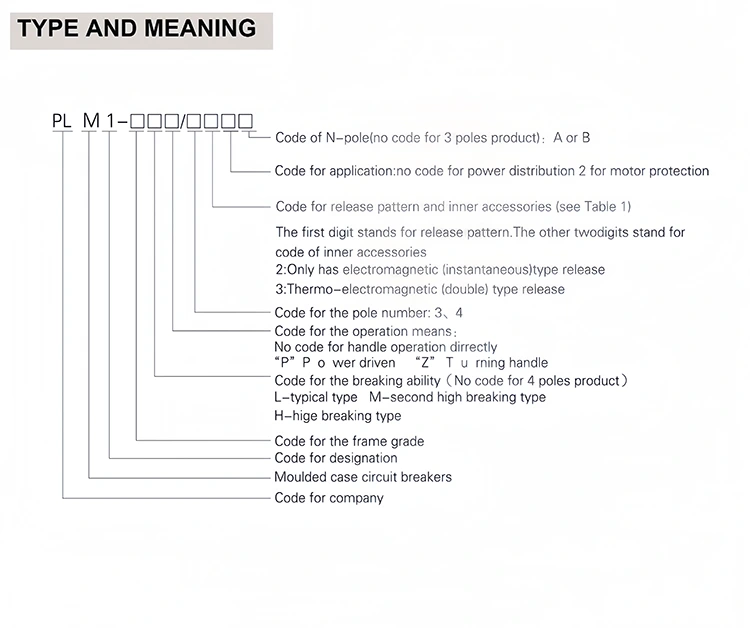

Uri	Rated Kasalukuyang (A)	Numero ng poste	Rated Insulating Voltage(V)	Rated operating boltahe(V)	Ultimate short circuit breaking capacity(KA)	Mga serbisyo ng short circuit breaking capacity(KA)	Kategorya ng paggamit
PLM1-63L	(6),10,16,20,25 ,32,40,50,63	3	AC 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25 ,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400,500,630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630,700,800	3			70	50
PLM1-800H	630,700,800				100	65
PLM1-1250	80,010,001,250				65	32.5
PLM1-1250	80,010,001,250				65	32.5

Mga aplikasyon

Ang serye ng PLM1 ay angkop para sa patayo at pahalang na pag-install sa iba't ibang sektor:

Pamamahagi ng Kapangyarihang Pang-industriya:Pinoprotektahan ang mga pangunahing circuit sa mga pabrika at pabrika ng pagmamanupaktura.
Imprastraktura:Ginagamit sa malalaking komersyal na gusali at pasilidad ng enerhiya.
Kontrol ng Motor:Idinisenyo para sa madalang na pagpapalit at pagsisimula ng mga motor.

Quality Assurance at Paggawa

Sa Pugao Electric, naiintindihan namin na ang craftsmanship ay direktang nakakaimpluwensya sa kaligtasan. Tinitiyak ng aming proseso ng produksyon ang bawatAC Overload at Short Molded Case Circuit Breakernakakatugon sa mga internasyonal na pamantayan:

Precision Electronics:Gumagamit kami ng high-precision na SMT at wave soldering para sa matibay na mga circuit board.
Indibidwal na Pag-calibrate:Ang bawat electronic trip unit ay indibidwal na na-calibrate gamit ang nakalaang kagamitan sa pagsubok upang tumugma sa mga dinisenyong curve ng proteksyon.
Mahigpit na Pagsubok:100% factory testing para sa mechanical, electrical, at environmental performance bago ipadala.
Mga Sertipikasyon:Sumusunod sa mga pamantayan ng ISO9001, ISO14001, at ISO45001.

Bakit Piliin ang Pugao(Plannter Electric)?

Selective Tripping:Ang aming mga adjustable na setting ay nagbibigay-daan sa tuluy-tuloy na koordinasyon sa upstream/downstream device, na pumipigil sa malawakang blackout.
Pandaigdigang Karanasan:Nagbibigay kami sa mga merkado sa buong mundo ng maaasahan at walang depektong mga produkto.
Advanced na Tech:Gumagamit ng internasyonal na advanced na teknolohiya para sa superior arc extinguishing at thermal stability.

Serbisyo, Packaging at Suporta

Warranty:Komprehensibong saklaw ng warranty na tumitiyak sa kapayapaan ng isip.
Packaging:Matibay, export-grade packaging na idinisenyo upang makatiis sa malayuang paghawak.
Suporta:Nagbibigay kami ng gabay sa pag-install at teknikal na suporta. Makipag-ugnayan sa amin para sa mga manual o mga tagubilin sa paggamit.

FAQ

Ano ang pagkakaiba sa pagitan ng mga setting ng mahabang pagkaantala at maikling pagkaantala?

Mahabang pagkaantalapinoprotektahan laban sa mga overload (hal., sa buong 400A rate na kasalukuyang) upang maiwasan ang overheating ng cable.Maikling pagkaantalanagbibigay-daan para sa isang maikling pag-pause sa panahon ng mataas na kasalukuyang mga surge upang makipag-ugnayan sa mga downstream breaker, nililinis ang mga naka-localize na fault nang hindi natatadtad ang pangunahing breaker.

Maaari bang gamitin ang breaker na ito para sa pagsisimula ng motor?

Oo, ang AC Overload at Short Molded Case Circuit Breaker PLM1 series ay na-rate para sa madalang na pagpapalit at pagsisimula ng mga motor, kung ang kasalukuyang mga rating ay tumutugma sa mga kinakailangan ng motor.

Paano gumagana ang arc extinguishing system?

Gumagamit ito ng magnetic blow-out coil upang lumikha ng isang malakas na magnetic field na humihila sa arko sa isang silid na may mga splitter plate. Pini-segment at pinapalamig nito ang arko, pinapatay ito nang ligtas sa loob ng millisecond.

Nag-aalok ka ba ng mga sample o custom na suporta?

Sinusuportahan namin ang mga naka-customize na order at maaaring talakayin ang mga sample na kinakailangan para sa pagsusuri sa kalidad. Mangyaring makipag-ugnayan sa aming koponan sa pagbebenta para sa mga detalye.
