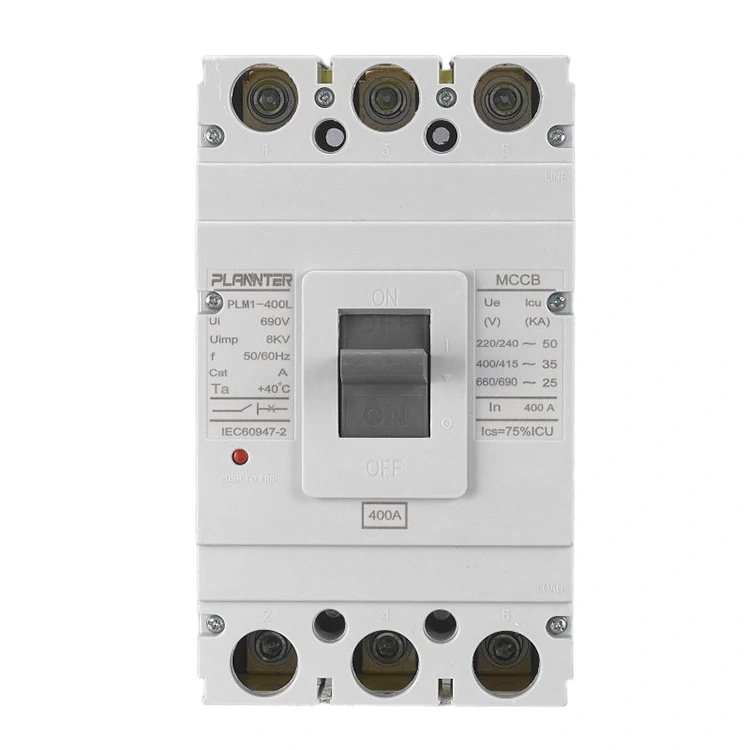

Electrical 400A AC Molded Case Circuit Breaker

Mga Teknikal na Pagtutukoy ng Electrical 400A AC MCCB

• Rated Kasalukuyang (In):400A
• Na-rate na Boltahe sa Pagpapatakbo (Ue):AC 400V / 415V
• Na-rate na Boltahe ng Insulation (Ui):Hanggang sa AC 800V
• Na-rate na Dalas:50 / 60 Hz
• Bilang ng mga pole:3P / 4P opsyonal
• Breaking Capacity (Icu):50kA – 65kA (IEC 60947-2)
• Rated Service Breaking Capacity (Mga Ic):75% – 100% ng Icu
• Uri ng Unit ng Biyahe:Thermal-Magnetic / Electronic (opsyonal)
• Mga Katangian ng Biyahe:Adjustable overload at fixed/adjustable short-circuit protection
• Mekanikal na buhay:≥ 10,000 na operasyon
• Buhay ng Elektrisidad:≥ 20,000 na operasyon
• Materyal sa Pakikipag-ugnayan:Haluang metal na pilak-tin oxide
• Paraan ng Pag-install:Nakapirming pag-mount
• Uri ng Koneksyon:Opsyonal na koneksyon sa harap / likuran
• Operating Mechanism:Manu-manong operasyon na may opsyonal na mekanismo ng motor
• Antas ng Proteksyon:IP20 (mas mataas na may enclosure)
• Ambient Temperatura:-5°C hanggang +40°C
• Pagsunod sa Pamantayan:IEC 60947-2, ISO9001

Mga Tampok ng Produkto:

√ Ang kapasidad ng breaking ay umabot sa 65 kA

√ 400 Isang kasalukuyang rating ng pagpapatakbo

√ Mga contact na gawa sa low-impedance silver alloy

√ High-speed four-bar linkage system

√ Compact construction, diretsong pag-install

√ Nagpapasa ng mahigpit na pag-verify ng paglaban sa loop

√ Ang awtomatikong pagmamanupaktura ay nagpapanatili ng pagkakapareho

√ Agarang short-circuit interruption

√ Maaasahang pag-iingat sa downstream circuit

√ Cost-efficient na may pinababang mga pangangailangan sa pagpapanatili

Pangunahing Kalamangan ng 400A AC MCCB

Mataas na Kasalukuyang Paghawak:

• Na-rate sa 400A upang pamahalaan ang mabibigat na pagkarga sa malalaking sistema ng kuryente
• Sinusuportahan ang maaasahang operasyon ng mga pangunahing panel at downstream na kagamitan

Nai-adjust na Mga Setting ng Biyahe:

• Ang thermal-magnetic trip unit ay nagbibigay-daan sa fine adjustment para sa overload at short circuit protection
• Ino-optimize ang proteksyon batay sa uri ng pagkarga at sitwasyon ng aplikasyon

Mataas na Kapasidad ng Pagsira:

• Ultimate breaking capacity (Icu) na 50–65 kA bawat pamantayan ng IEC 60947-2
• Mabilis na naaabala ang matitinding fault currents upang protektahan ang mga kagamitan at mga cable

Compact na Disenyo:

• Space-saving solution kumpara sa mga tradisyunal na frame circuit breaker
• Madaling i-install at mapanatili sa mga panel board at power distribution unit

Maraming Gamit na Kagamitan:

• Opsyonal na mga auxiliary contact, shunt trip, at alarm module para sa pagsasama ng system
• Tugma sa iba't ibang mga setup ng kontrol at pagsubaybay

tibay at pagiging maaasahan:

• Mga contact ng silver-tin oxide alloy na may precision stamping at laser welding
• Ang buhay ng kuryente ay lumampas sa 20,000 cycle at mababang contact resistance sa ilalim ng 35 micro-ohms
• Tinitiyak ng advanced na pagpupulong at pagkakalibrate ang pare-parehong puwersa at pagganap ng pagpapatakbo

Pinahusay na Kaligtasan:

• Tinitiyak ng high-permeability na silicon steel magnetic yoke ang sub-10ms short-circuit trip response
• 100% factory inspection gamit ang torque-calibrated terminal screws at loop resistance verification
• Maaasahang proteksyon laban sa mga electrical fault at pinahusay na kaligtasan ng mga tauhan

FAQ

Ano ang pangunahing aplikasyon ng 400A MCCB?

• Ang Electrical 400A AC Molded Case Circuit Breaker ay ginagamit sa mga pangunahing panel ng pamamahagi ng kuryente para sa pang-industriya, komersyal, at malalaking sistema ng tirahan.
• Pinoprotektahan ang mga circuit mula sa mga overload, short circuit, at fault current.
• Tinitiyak ang maaasahang operasyon ng downstream na kagamitan tulad ng mga motor, transformer, at malalaking appliances.

Ang 400A trip setting ba ay adjustable?

• Oo, nagtatampok ang MCCB ng thermal-magnetic trip unit na may mga adjustable na setting.
• Nagbibigay-daan sa pag-customize batay sa uri ng pagkarga at mga kinakailangan sa kaligtasan.
• Tumutulong na maiwasan ang istorbo na tripping habang pinapanatili ang epektibong proteksyon.

Ano ang pagkakaiba sa pagitan ng 3P at 4P 400A MCCBs?

• 3P MCCB: Pinoprotektahan ang mga three-phase circuit, na iniiwan ang neutral na linya na hindi naputol.
• 4P MCCB: Pinoprotektahan ang mga three-phase circuit kasama ang neutral na linya, na nag-aalok ng kumpletong pagdiskonekta.
• Ang pagpili ay depende sa mga kinakailangan ng system at mga pamantayan sa kaligtasan.

Anong laki ng cable ang dapat kong gamitin para sa isang 400A MCCB?

• Ang laki ng cable ay depende sa uri ng pag-install, insulation material, at pinapayagang pagbaba ng boltahe.
• Karaniwan, ang mga 400A MCCB ay ipinares sa mga cable na mula 120 mm² hanggang 185 mm² na mga konduktor ng tanso.
• Kumonsulta sa Pugao Electric para sa mga tumpak na rekomendasyon batay sa mga partikular na kondisyon ng proyekto.

Gaano kadalas dapat suriin ang isang 400A MCCB?

• Inirerekomenda ang pana-panahong inspeksyon, kadalasan tuwing 6–12 buwan para sa mga kritikal na sistema.
• Pagsubok para sa mekanikal na operasyon, pagtugon sa biyahe, at integridad ng koneksyon.
• Tinitiyak na ang Electrical 400A AC Molded Case Circuit Breaker ay nagpapanatili ng maaasahang proteksyon sa buong buhay ng serbisyo nito.
