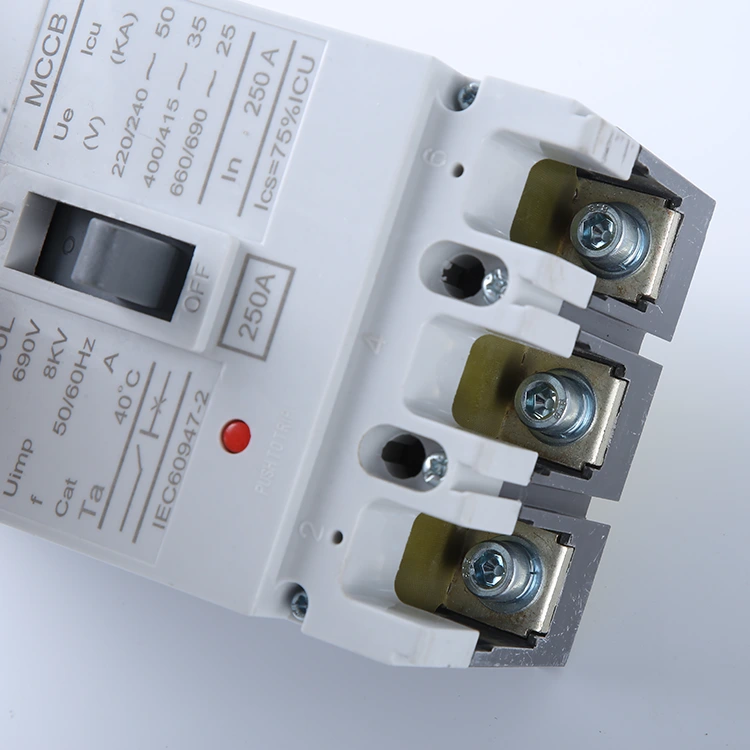

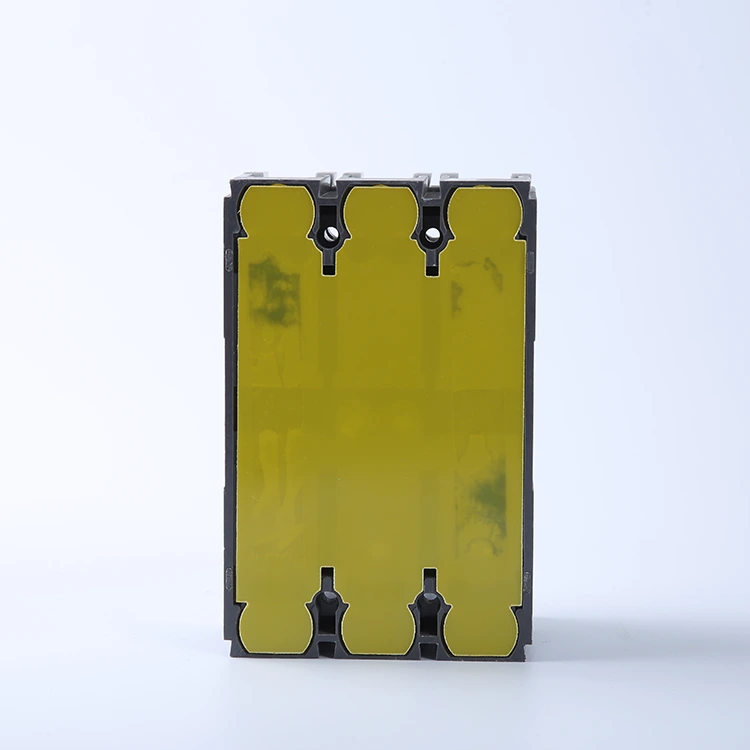

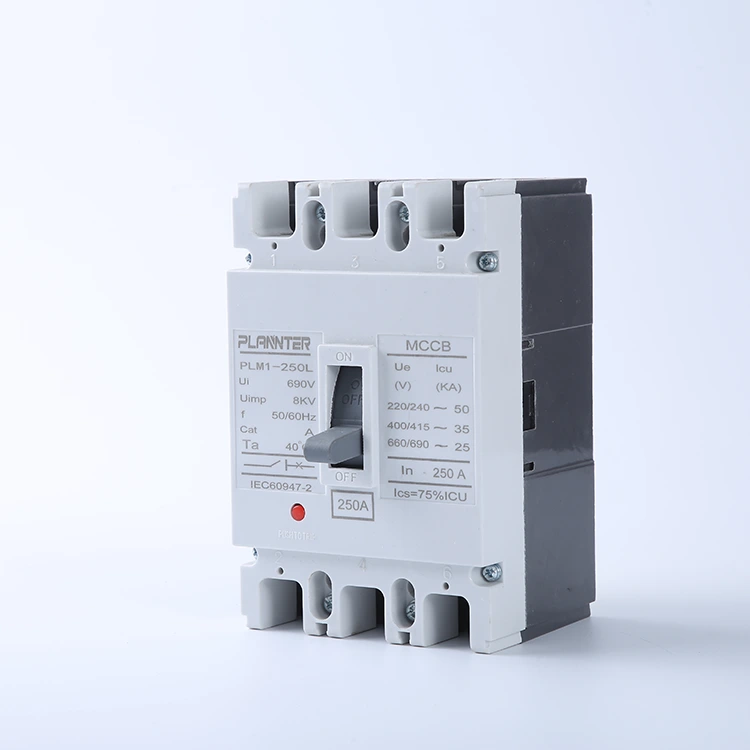

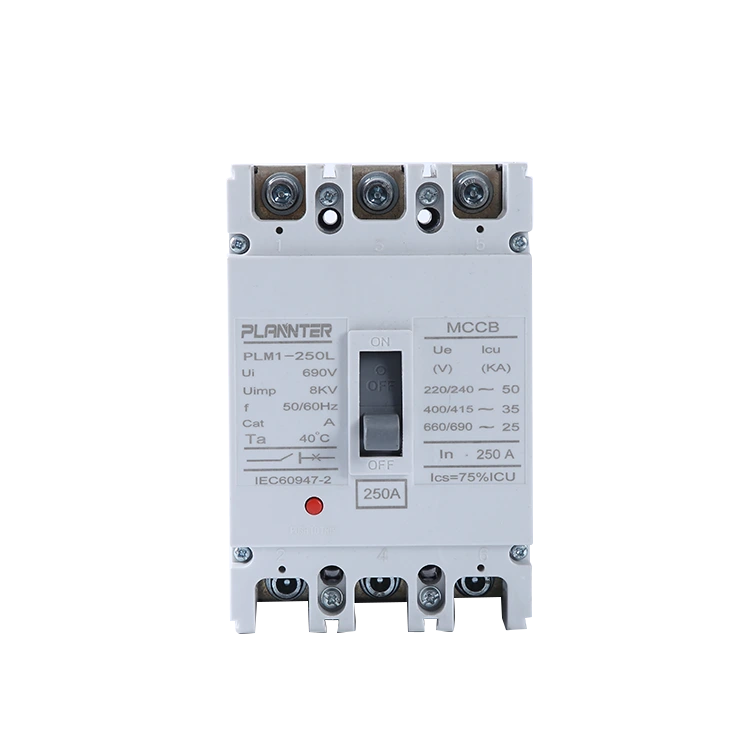

AC High Voltage Molded Case Circuit Breaker

AnAC High Voltage Molded Case Circuit Breakeray isang matibay na circuit protection device na idinisenyo upang pangasiwaan ang matataas na kasalukuyang load at matinding short-circuit na mga sitwasyon. Ito ay nagsisilbing "panghuling depensa" para sa iyong sistema ng kuryente, na tinitiyak ang pagkaantala kahit na sa ilalim ng malubhang kundisyon ng fault.

Binuo gamit ang mga materyales na lumalaban sa arko at lumalaban sa epekto, ang mga breaker na ito ay nagbibigay ng dimensional na matatag na pagganap, na ginagawa itong maaasahang core sa loob ng mga power control cabinet para sa malalaking operasyon.

Mga Pangunahing Tampok at Pagtutukoy

Saklaw ng Boltahe

Rated Operating Voltage:AC 400V/690V; Ang AC High Voltage Molded Case Circuit Breaker ay angkop para sa industriyal-grade high-voltage power distribution applications at sumusuporta sa three-phase, three-wire system.

Pagganap ng pagkakabukod:Nagtatampok ng 3000V power-frequency withstand voltage at 8kV impulse withstand voltage, na tinitiyak ang kaligtasan ng pagkakabukod sa mga high-voltage na kapaligiran.

Pagsira ng Kapasidad

Ultimate Short-Circuit BrEaking Capacity:Ang Icu ay umabot ng hanggang 65kA–100kA, na nagbibigay-daan sa mabilis na pagkagambala ng circuit sa panahon ng matinding short-circuit fault upang magsilbing huling linya ng depensa ng system.

Serbisyo ng Short-Circuit Breaking Capacity:Ics ≥ 50kA, na nagpapahintulot sa device na manatiling gumagana kahit na pagkatapos ng maraming pagkaantala ng fault, at sa gayon ay binabawasan ang mga gastos sa pagpapanatili.

Kasalukuyang Rating

Rated Kasalukuyang:Sumasaklaw sa hanay ng 250A–1600A, na sumusuporta sa mga karaniwang detalye gaya ng 250A, 400A, 630A, 800A, 1000A, 1250A, at 1600A upang matugunan ang magkakaibang mga kinakailangan sa pagkarga.

Nai-adjust na Mga Setting ng Biyahe:Nagtatampok ng thermal trip range na 80%–100% In at isang magnetic trip range na 4–10 In, na nagpapagana ng selective na proteksyon upang maiwasan ang istorbo na tripping.

Mga Kundisyon sa Pagpapatakbo

Ambient Temperatura:-25°C hanggang +70°C, may kakayahang makayanan ang matinding pagbabago sa temperatura sa mga pang-industriyang kapaligiran.

Paraan ng Pag-mount:Fixed o withdrawable na uri; sumusuporta sa pahalang/vertical na koneksyon sa busbar at tugma sa karaniwang mga sukat ng pag-install ng cabinet sa pamamahagi.

Klase ng Proteksyon:IP20 (para sa pag-install ng cabinet); ang pabahay ay ginawa mula sa high-temperature-resistant, impact-resistant engineering plastics at sumusunod sa IEC 60947-2 standard.

Mga Pangunahing Pagkakaiba: Mababang Boltahe kumpara sa Mga High Voltage Breaker

Ang pag-unawa sa pagkakaiba sa pagitan ng Low Voltage (LV) at High Voltage (HV) na proteksyon ay mahalaga para sa pagpili ng tamang kagamitan para sa iyong power distribution system. Narito kung paano sila naghahambing:

Low Voltage (LV) Breakers

• Saklaw ng Boltahe:Karaniwang na-rate para sa mga system hanggang **1000V AC**. Kasama sa mga karaniwang rating ang 240V at 400V para sa residential at magaan na komersyal na paggamit.
• Mga Application:Malawakang ginagamit sa mga board ng pamamahagi ng sambahayan, maliliit na komersyal na gusali, at panghuling proteksyon ng circuit (ilaw, mga socket).
• Sukat at Kumplikado:Sa pangkalahatan ay compact (hal., MCBs) at mas simple sa disenyo, na tumutuon sa pangunahing overload at short-circuit na proteksyon na walang kumplikadong arc control system.

High Voltage (HV) Breakers

• Saklaw ng Boltahe:Dinisenyo para sa medium hanggang mataas na boltahe na sistema, madalas mula sa **3.3kV hanggang 72.5kV** o mas mataas.
• Arc Extinguishing:Dahil ang mataas na boltahe ay lumilikha ng malalakas na arko, ang mga breaker na ito (tulad ng amingAC High Voltage Molded Case Circuit Breaker) ay nangangailangan ng mga advanced na teknolohiya ng arc-quenching, tulad ng mga vacuum bottle, SF6 gas, o mga espesyal na grid, upang ligtas na maputol ang kasalukuyang.
• Mga Application:Mahalaga para sa mabibigat na pang-industriyang planta, mga istasyon ng pagbuo ng kuryente, malalaking transformer, at mga pangunahing distribution feeder kung saan mahalaga ang pagiging maaasahan.
• Proteksyon:Madalas na nilagyan ng mga sopistikadong electronic trip unit para sa tumpak na selective coordination at remote control na mga kakayahan.

Ano ang mga Uri ng High-Voltage Circuit Breaker?

Ang mga high-voltage circuit breaker ay ikinategorya ayon sa medium na ginagamit nila upang patayin ang electrical arc. Ang pagpili ng tamang uri ay mahalaga para sa kaligtasan at kahusayan ng system.

Vacuum Circuit Breaker (VCB)

• Prinsipyo:Gumagamit ng vacuum (pressure < 10⁻⁴ Pa) bilang arc quenching at insulating medium. Ang kawalan ng mga molekula ng gas ay nagpapahirap sa isang arko na mapanatili ang sarili nito.
• Mga Pangunahing Tampok:Compact size, mahabang buhay ng serbisyo, at walang maintenance na operasyon. Ang mga ito ay environment friendly dahil hindi sila gumagamit ng gas o langis.
• Application:Nangibabaw sa katamtamang boltahe (hanggang 40.5kV) na panloob na switchgear application.

SF6 Circuit Breaker

• Prinsipyo:Gumagamit ng Sulfur Hexafluoride (SF6) na gas, na may insulating strength ~2.5x kaysa sa air at arc-quenching capability ~100x na mas mahusay kaysa sa hangin.
• Mga Pangunahing Tampok:Napakahusay na pagganap sa high voltage (HV) at extra-high voltage (EHV) transmission network. Ang mga ito ay maaasahan ngunit nangangailangan ng mahigpit na sealing upang maiwasan ang pagtagas ng gas.
• Application:Malawakang ginagamit sa mga substation at panlabas na high-voltage transmission lines (sa itaas 72.5kV).

Air Blast Circuit Breaker

• Prinsipyo:Gumagamit ng high-pressure na sabog ng naka-compress na hangin upang ibuga ang arko, pinapalamig at pinapatay ito nang mabilis.
• Mga Pangunahing Tampok:Mabilis na operasyon at ligtas sa sunog (walang langis). Gayunpaman, ang mga ito ay maingay at nangangailangan ng isang kumplikadong sistema ng air compressor.
• Application:Makasaysayang ginagamit para sa napakataas na boltahe (EHV) na mga system, bagama't higit sa lahat ay pinalitan ng SF6 at VCB sa mga modernong grid.

Saan magkasya ang AC High Voltage MCCB?

Habang pinangangasiwaan ng mga VCB at SF6 breaker ang mga boltahe sa antas ng transmission, angAC High Voltage MCCBay ininhinyero para sa industriyal na medium-voltage distribution (hal., 690V hanggang 3.6kV). Tinutulay nito ang agwat sa pagitan ng mga karaniwang low-voltage breaker at napakalaking high-voltage switchgear, na nag-aalok ng matatag na proteksyon para sa mabibigat na makinarya at mga sentro ng kuryente.

FAQ

Ano ang rating ng boltahe (Un)?

Ang rated operational voltage (Un) para sa amingAC High Voltage MCCBkaraniwang umaabot hanggang **690V AC**. Tinitiyak ng rating na ito na ang breaker ay ligtas na makakapagpatakbo at makakabukod ng mga circuit sa mataas na boltahe na mga industriyal na kapaligiran, tulad ng malalaking power center at mabibigat na makinarya.

Maaari ba akong gumamit ng karaniwang MCCB para sa pangunahing bahagi ng transformer?

Oo, ngunit nangangailangan ito ng maingat na pagpili. Dapat hawakan ng breaker ang inrush current ng transformer nang walang istorbo na tripping. Ang amingAC High Voltage MCCBnagtatampok ang serye ng mga adjustable magnetic trip settings (hal., 4–10 times In), na nagbibigay-daan sa iyong itakda ang threshold na sapat na mataas upang tiisin ang inrush na alon habang nagbibigay pa rin ng short-circuit na proteksyon.

Ano ang karaniwang kasalukuyang saklaw?

Ang high-voltage molded case circuit breaker ay karaniwang sumasaklaw sa mas mataas na amperage na pangangailangan kumpara sa mga karaniwang miniature breaker. Ang aming hanay ay karaniwang sumasaklaw mula sa250A hanggang 2500A, na ginagawang angkop ang mga ito para sa mga pangunahing distribution feeder at malalaking pang-industriya na karga.

Paano sila naiiba sa mga piyus?

• Nai-reset:Hindi tulad ng mga piyus na dapat palitan pagkatapos ng fault, maaaring i-reset ang MCCB pagkatapos ma-trip.
• Pagsasaayos:Nagbibigay-daan ang mga MCCB para sa mga adjustable na setting ng biyahe (thermal at magnetic), na nag-aalok ng tumpak na koordinasyon ng proteksyon na hindi maibibigay ng mga fixed fuse.
• Paglipat:Ang isang MCCB ay maaaring magsilbi bilang isang manu-manong switch upang idiskonekta ang kapangyarihan para sa pagpapanatili.

Ano ang mangyayari kung gumamit ako ng AC breaker sa isang DC system?

Huwag gawin ito.Ang mga AC breaker ay umaasa sa alternating current na tumatawid sa zero upang patayin ang electrical arc. Ang DC current ay hindi tumatawid sa zero, ibig sabihin ang arko ay hindi mamamatay at maaaring magdulot ng sunog o pagsabog. Dapat kang gumamit ng breaker na partikular na na-rate para sa mga DC application.

Paano mo ligtas na papalitan ang isang mataas na boltahe na MCCB?

Ang kaligtasan ay higit sa lahat. Sundin ang mga hakbang na ito:

1. De-energize:I-off ang upstream power supply at i-verify ang zero boltahe.
2. Lockout/Tagout:Ilapat ang mga lockout device upang maiwasan ang hindi sinasadyang muling pag-energize.
3. Idiskonekta:Alisin ang linya at mga kable ng pagkarga (at neutral kung naaangkop).
4. Palitan:I-unmount ang lumang unit at i-install ang bagoAC High Voltage Molded Case Circuit Breaker, tinitiyak na ang lahat ng koneksyon ay torque sa mga detalye ng tagagawa.
