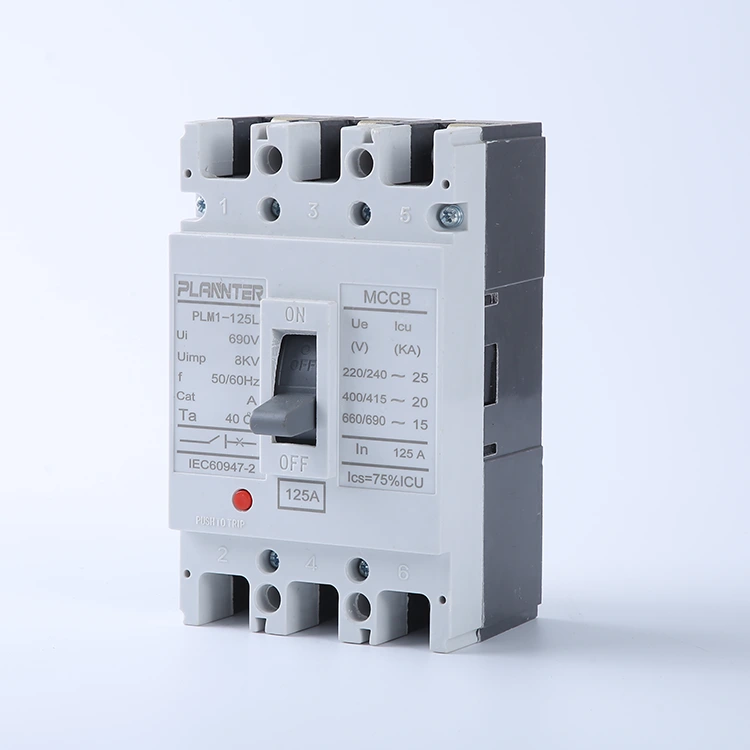

Shunt Trip AC Moulded Case Circuit Breaker

Ano ang Shunt Trip AC MCCB?

A Shunt Trip AC Moulded Case Circuit Breakeray isang advanced molded case circuit breaker na nilagyan ng shunt release accessory. Habang ang isang karaniwang breaker ay nagpoprotekta laban sa mga overload at short circuit, ang tampok na shunt trip ay nagbibigay-daan sa breaker na ma-trip nang elektroniko mula sa isang malayong lokasyon, tulad ng isang emergency stop button o isang fire alarm system.

Teknikal na Core ng Aming 125A Series

• Remote Triggering:Pinapagana ang agarang pagdiskonekta ng power supply sa pamamagitan ng panlabas na signal.
• Adjustable Trip Unit:Nagtatampok ng thermal protection (0.8–1x In) at magnetic protection (5–10x In) para sa tumpak na pag-tune ng circuit.
• Matibay na Katatagan:Ininhinyero para sa isang elektrikal na buhay ng hanggang sa 4,000 mga operasyon at isang mekanikal na buhay ng 15,000 mga cycle.

Mga Pangunahing Aplikasyon at Mga Sitwasyon sa Paggamit

AngShunt Trip AC MCCBay isang mahalagang bahagi ng kaligtasan para sa pang-industriya at komersyal na mga sistema ng kuryente na nangangailangan ng higit pa sa karaniwang overcurrent na proteksyon. Sa pamamagitan ng pagpapahintulot para sa malayuang pag-trigger ng elektroniko, tinutulay nito ang agwat sa pagitan ng manual circuit control at ganap na automated na mga protocol sa kaligtasan.

1. Industrial Emergency Stop (E-Stop) Integration

Sa mga kapaligiran sa pagmamanupaktura, angShunt Trip AC Moulded Case Circuit Breakeray madalas na naka-link sa mga emergency stop button na matatagpuan sa paligid ng mabibigat na makinarya. Tinitiyak nito na sakaling magkaroon ng mekanikal na pagkabigo o panganib sa kaligtasan, ang mga operator ay maaaring agad na patayin ang kapangyarihan sa 75kW–90kW na mga motor o conveyor system mula sa malayo.

2. Kaligtasan sa Sunog at Automation ng Gusali

Ang mga modernong code ng gusali ay kadalasang nangangailangan ng kakayahang idiskonekta ang hindi kritikal na kapangyarihan sa panahon ng sunog. Bilang isang dalubhasasupplier ng China, nagbibigay kami ng mga breaker na direktang sumasama sa mga control panel ng alarma sa sunog. Kapag may nakitang sunog, ang alarma ay nagpapadala ng senyales sa shunt release, na nagiging sanhi ng pagkaputol ng breaker at maiwasan ang pagkalat ng mga sunog sa kuryente.

3. Remote Power Management sa Distribution Networks

Para sa malakihang pamamahagi ng kuryente, angShunt Trip AC Moulded Case Circuit Breakeray ginagamit sa loob ng HV/LV switchgear at box transformer. Binibigyang-daan nito ang mga tagapamahala ng pasilidad na magsagawa ng pag-load ng pag-load o paghiwalayin ang mga partikular na sangay ng isang grid sa pamamagitan ng isang sentralisadong PLC (Programmable Logic Controller) nang hindi kinakailangang manu-manong i-access ang electrical room.

4. Proteksyon para sa Specialized Heavy Equipment

Ang aming mga breaker ay lubos na inirerekomenda para sa mga sumusunod na kategorya ng kagamitan:

• Mga Istasyon ng Hydraulic:Agarang paghihiwalay sa panahon ng pagkabigo ng presyon.
• Mga Water Pump at Compressor:Coordinated shutdown upang maiwasan ang pagkasira ng kagamitan sa panahon ng mga error sa system.
• Mga Linya ng Produksyon ng Katamtamang Laki:Naka-synchronize na power-off para sa kumplikado, magkakaugnay na makinarya.

5. Marine at Offshore Remote Isolation

Sa mahirap na kapaligiran ng marine engineering, angShunt Trip AC MCCBay nagbibigay ng isang maaasahang paraan upang pamahalaan ang kapangyarihan sa mga lugar na mahirap maabot, tinitiyak na ang mga pangunahing circuit ay maaaring ligtas na madiskonekta mula sa tulay o isang central control cabin.

Mga Pangunahing Tampok at Kakayahan

Ang amingShunt Trip AC Moulded Case Circuit Breakeray binuo upang matugunan ang mga internasyonal na pamantayan ng IEC at ISO, na tinitiyak ang pagganap ng "Pagpapanalo ng Kalidad":

• Mataas na Kapasidad ng Pagsira:Epektibong naghihiwalay ng mga fault hanggang 50kA, na nagpoprotekta sa iyong mga downstream na asset mula sa malaking pinsala.
• 3-Pole Linked Operation:Tinitiyak ang kumpletong paghihiwalay ng mga three-phase system para sa pagpapanatili at kaligtasan.
• Advanced na Arc Quenching:Gumagamit ng grid system upang mabilis na patayin ang mga arko, na makabuluhang pinahaba ang buhay ng serbisyo ng breaker.
• Maraming Gamit na Configuration:Nag-aalok kami ng buong serbisyo ng OEM/ODM para i-customize ang mga logo at teknikal na parameter sa iyong mga partikular na drawing.

Bakit Partner sa PUGAO?

Batay sa Liushi, ang "Electrical Capital of China," pinagsasama ng PUGAO Technology Co., Ltd. ang isang siyentipikong sistema ng pamamahala ng kalidad sa isang mature na cluster ng industriya.

• Sertipikadong Kahusayan:ISO9001, ISO14001, at ISO45001 certified manufacturer.
• Pagkilala sa Industriya:Pinagkakatiwalaan ng mahigit 20 pandaigdigang dealer para sa aming teknikal na lakas at pilosopiya ng "integrity management."
• Kahusayan:Mabilis na paghahatid (10-15 araw ng trabaho) at propesyonal na teknikal na suporta sa loob ng 48 oras.

FAQ

Ano ang layunin ng MCCB?

AngShunt Trip AC Moulded Case Circuit Breakernagsisilbing dalawang tungkulin: awtomatiko itong nagpoprotekta laban sa mga electrical fault at nagbibigay-daan para sa intensyonal, malayuang pagdiskonekta ng circuit para sa kaligtasan o mga pangangailangan sa pagpapatakbo.

Ano ang ibig sabihin ng "Molded Case"?

Ito ay tumutukoy sa mataas na lakas, insulated na pabahay na nagpoprotekta sa mga panloob na mekanismo. Ang "Molded Case" na ito ay nagbibigay ng superior electrical insulation at tibay laban sa malupit na pang-industriya na alikabok at panginginig ng boses.

Gaano kadalas dapat gawin ang pagpapanatili?

Inirerekomenda namin ang isang visual na inspeksyon tuwing anim na buwan. Para sa mga breaker na may shunt trip accessory, ang remote trip function ay dapat na masuri taun-taon upang matiyak na matagumpay na na-trigger ng electrical signal ang mekanismo.

Ano ang mga setting ng biyahe?

Ang mga setting ng biyahe ay mga adjustable threshold na tumutukoy kung kailan tumugon ang breaker sa overcurrent. Ang mga setting na ito ay nagpapahintulot saShunt Trip AC MCCBna iayon sa mga partikular na load, gaya ng mga high-impact na panimulang motor.
