40A 63A Over and Under Protector

Ang Pugao 40A 63A Over and Under Protectoray isang espesyal na kagamitang pangkaligtasan sa kuryente na idinisenyo upang pangalagaan ang mga circuit at konektadong kasangkapan mula sa kawalang-tatag ng boltahe. Na-rate para sa karaniwang 220VAC/230VAC system (50/60Hz), patuloy na sinusubaybayan ng rail-mounted unit na ito ang boltahe ng linya.

Awtomatikong dinidiskonekta nito ang power supply kapag lumampas ang mga antas ng boltahe sa mga ligtas na threshold (over-voltage) o bumaba nang masyadong mababa (under-voltage), na pumipigil sa pagkasira ng mga motor, circuit board, at mga kable. Sa isang matatag na disenyo na may kakayahang gumana sa mga temperatura mula -20°C hanggang +55°C, tinitiyak nito ang maaasahang pagganap sa magkakaibang kapaligiran.

Prinsipyo ng operasyon

Ang prinsipyo ng pagpapatakbo ng 40A 63A Over and Under Protector ay talagang ang pagsubaybay ng data ng boltahe. Kabilang dito, halimbawa, ang pagtuklas at pagsubaybay ng mga sensor, control unit, relay at iba pang kundisyon.

Sensor: Ang antas ng boltahe ay maaaring masubaybayan sa real time. Kung ang boltahe ay lumampas o bumaba sa ibaba ng aming preset na threshold, ang sensor ay nagpapadala ng signal sa control unit, na nag-uudyok sa amin na patakbuhin ang proseso.

Control unit: maaaring makatanggap ng mga signal mula sa sensor, at tutukuyin kung abnormal ang boltahe. Kung ang boltahe ay kinikilala na masyadong mataas o masyadong mababa, ang control unit ay isaaktibo ang mga hakbang sa proteksyon.

Relay: Kapag inutusan ng control unit, mabilis na bubuksan ng relay ang circuit upang maprotektahan ang kagamitan mula sa pinsala at maiwasan ang sunog.

Proteksyon sa Kagamitan

Ang sensitibong makinarya ay nangangailangan ng matatag na kapangyarihan upang gumana nang tama. Ang40A 63A Over and Under Protectoray malawakang ginagamit upang protektahan:

• Kagamitang Medikal:Pagtitiyak na ang mga kritikal na diagnostic tool ay hindi napinsala ng power spike.
• Instrumentasyon:Pagpapanatili ng katumpakan ng mga control system at sensor na umaasa sa pare-parehong boltahe.

Pang-industriya/Komersyal na Pagkarga

Para sa mas mabibigat na aplikasyon, nag-aalok ang device ng matataas na kasalukuyang rating para makayanan ang malalaking kargang elektrikal:

• 40A Rating:Angkop para sa mga karaniwang commercial lighting circuit at mas maliliit na setup ng kagamitan sa opisina.
• 63A Rating:Tamang-tama para sa mga industrial distribution board, heavy-duty na motor, at pangunahing power feed kung saan kinakailangan ang mas mataas na kasalukuyang kapasidad.

Uri at Mekanismo ng Proteksyon

Ang40A 63A Over and Under Protectorgumagamit ng matalinong sistema ng kontrol na kinasasangkutan ng mga sensor at relay para pamahalaan ang kaligtasan ng kuryente:

• Over-Voltage na Proteksyon:Nakikita ang biglaang pagtaas ng boltahe (hal., neutral na pagkakakonekta ng linya) at pinuputol ang kuryente upang maiwasan ang mga panganib sa sunog at pagtanda ng insulasyon.
• Under-Voltage Protection:Tinutukoy ang pagbagsak ng boltahe na maaaring magdulot ng sobrang init at pagtigil ng mga motor, na dinidiskonekta ang load upang maiwasan ang pagka-burnout.
• Awtomatikong Pagbawi:Kapag ang boltahe ay bumalik sa isang matatag na saklaw, ang yunit ay maaaring awtomatikong muling isara ang circuit, na binabawasan ang pangangailangan para sa manu-manong interbensyon at tinitiyak ang tuluy-tuloy na operasyon.

Mga kalamangan

Real-time na pagsubaybay sa boltahe at mabilis na pagdiskonekta: Ang 40A 63A Over and Under Protector ay patuloy na susubaybayan ang boltahe ng linya araw-araw, kapag ang boltahe ay natukoy na lampas sa itinakdang threshold tulad ng sobrang boltahe o kulang sa boltahe, puputulin ng tagapagtanggol ang supply ng kuryente, na iniiwasan ang mga electrical appliances na permanenteng masira dahil sa mataas na boltahe o mababang boltahe.

Palawakin ang buhay ng serbisyo ng mga electrical appliances: Kung ang pang-matagalang ay isang stable boltahe kapaligiran ay bawasan ang mga elektronikong bahagi dahil sa boltahe shocks sanhi ng pinsala at pag-iipon, maaari patatagin ang power supply at bawasan ang pagbabago-bago, upang pahabain ang kabuuang buhay ng kagamitan.

Protektahan ang mga kagamitan: tulad ng mga computer, kagamitang medikal, instrumentation at control system ay nangangailangan ng mataas na boltahe na katumpakan. Kung matukoy ang abnormal na boltahe, puputulin nito ang supply ng kuryente upang maiwasan ang pagkawala ng data ng kagamitan.

Mataas na pagganap sa kaligtasan at proteksyon: kapag ang biglaang pagtaas ng boltahe ay maaaring humantong sa overheating ng wire, short circuit o sunog, ang 40A 63A Over and Under Protector ay pinuputol ang power supply sa isang napapanahong paraan sa oras ng sobrang boltahe, binabawasan ang panganib ng mga sunog sa kuryente at pinapabuti ang kaligtasan ng kuryente.

FAQ

Paano ko isasaayos ang mga limitasyon ng boltahe?

Nagtatampok ang unit ng mga adjustable na setting, na nagbibigay-daan sa iyong i-calibrate ang over-voltage at under-voltage threshold upang tumugma sa mga partikular na kinakailangan ng iyong mga konektadong appliances.

Ano ang tampok na "awtomatikong pagbawi"?

Pagkatapos maalis ang isang fault at bumalik ang boltahe sa isang ligtas na saklaw, ang 40A 63A Over and Under Protector ay maaaring awtomatikong ibalik ang kapangyarihan, na binabawasan ang pangangailangan para sa mga manu-manong pag-reset at tinitiyak ang pagpapatuloy.

Ano ang pagkakaiba sa pagitan ng 40A at 63A?

Ito ay tumutukoy sa kasalukuyang kapasidad na na-rate. Ang isang 63A na modelo ay maaaring humawak ng mas mataas na electrical load (mas maraming appliances) kaysa sa isang 40A na modelo. Pumili batay sa iyong kabuuang konektadong pagkarga.

Pinoprotektahan ba ito laban sa pag-alon ng kidlat?

Idinisenyo ang device na ito para sa over/under voltage na proteksyon. Para sa komprehensibong kaligtasan laban sa direktang pagtama ng kidlat, inirerekumenda na gamitin ang tagapagtanggol na ito kasabay ng nakalaang Surge Protective Device (SPD).

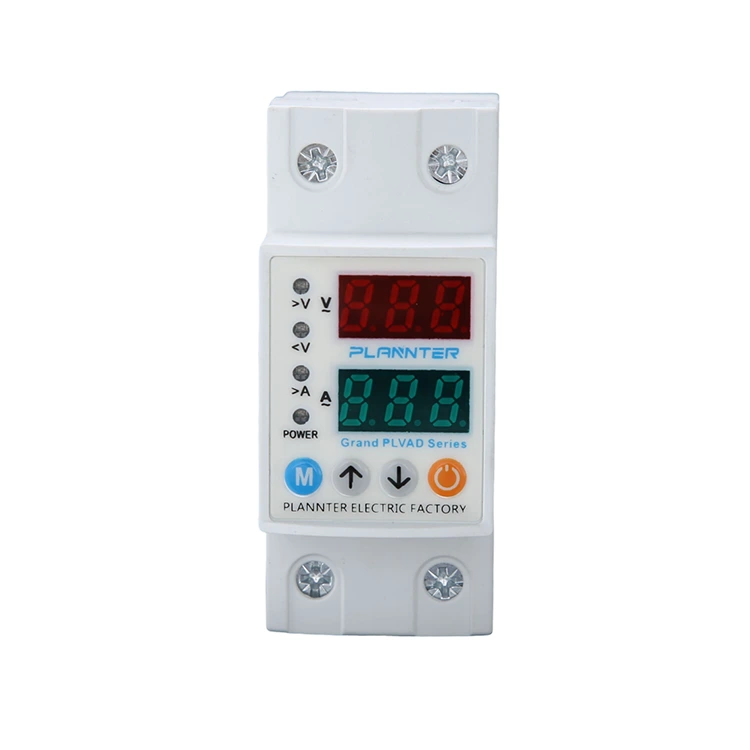

Display at Mga Pindutan

1 - SET Button:Ginagamit ang button na ito para i-save pagkatapos i-set/palitan ang Over-current value at mataas/mababang boltahe na mga value at error sa setting

oras ng paghihintay.

2 - UP Button: Taasan ang kinakailangang halaga.

3 - Down Button: Bawasan ang kinakailangang halaga.

4 - Manwal na On/Off Button: Ginagamit upang i-on o i-off nang manu-mano ang output ng device. Kapag naka-off ang output, ipapakita ng screen ang "OFF", at hindi makakagawa ang device ng awtomatikong pag-reset. Pindutin muli ang button upang muling buhayin ang device at ipagpatuloy ang normal na operasyon (sa kondisyon na walang umiiral na kasalanan).

5 - Kasalukuyang Display

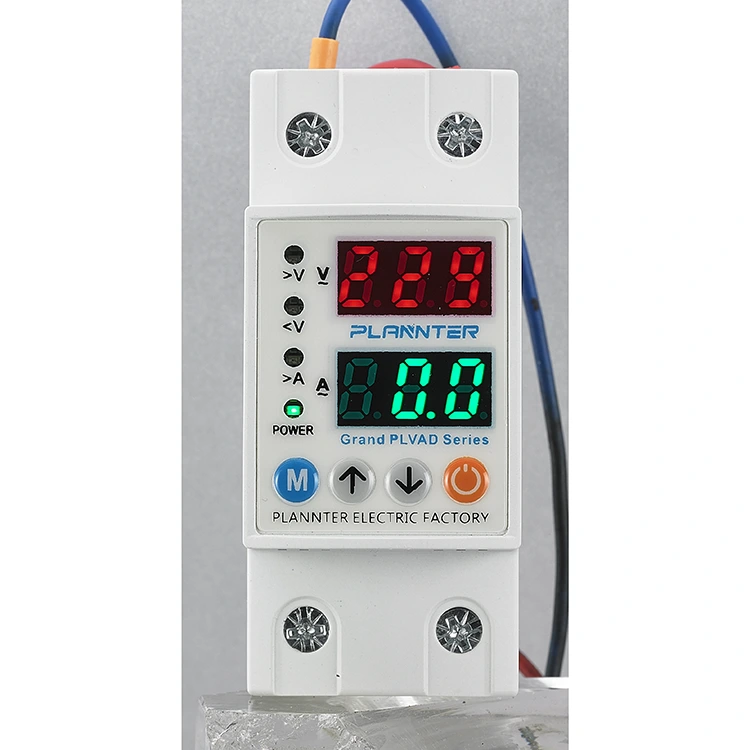

1st Display Group: Sa ilalim ng normal na operasyon, ipinapakita ng display na ito ang input (mains) na halaga ng boltahe. Ang screen ay nananatiling tuluy-tuloy na nag-iilaw kapag walang fault at magki-flash kung may mataas o mababang boltahe na error. Sa panahon ng programming, isinasaad ng display ang mga nauugnay na value ng parameter na itinatakda, tulad ng overcurrent, mataas/mababang boltahe na threshold, fault delay, at mga oras ng pagkaantala sa pag-reset.

6 - Display ng Boltahe

2nd Display Group: Sa normal na operasyon, ipinapakita ng seksyong ito ang kasalukuyang halaga. Ang screen ay nananatiling tuluy-tuloy na naiilawan kapag ang system ay gumagana nang normal at kumikislap sa kaganapan ng isang over-current na fault. Sa panahon ng proseso ng programming, ipinapakita nito ang numerical na halaga ng kaukulang parameter ng programa.

7 - LED Indicator:

A>: Nag-iilaw kapag may nakitang over-current na fault.

V>: Nag-iilaw kapag nagkaroon ng high voltage fault.

V<: Nag-iilaw kapag nagkaroon ng low voltage fault.

Out: Nag-iilaw kapag sinimulan ng device ang pagpapatakbo ng output.

Diagram ng Koneksyon

Ang neutral at phase na mga wire mula sa mga mains ay dapat na konektado sa "N" at "L" na mga terminal na minarkahan bilang "Input" sa device.

Ang mga neutral at phase na wire ng kagamitan na nilalayong protektahan mula sa sobra o kulang sa boltahe ay dapat na konektado sa "N" at "L" na mga terminal sa ilalim ng seksyong "Output" ng device.

Mga sukat
