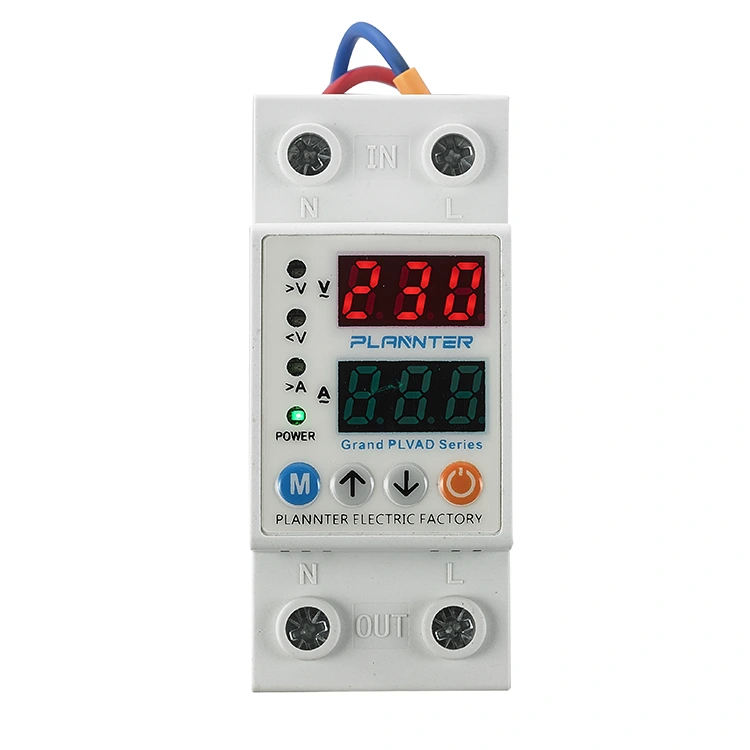

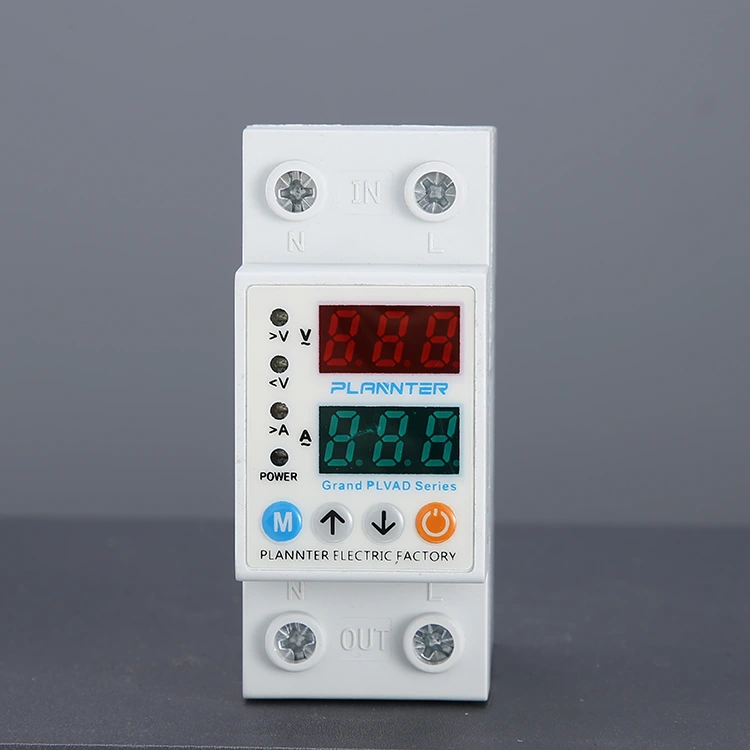

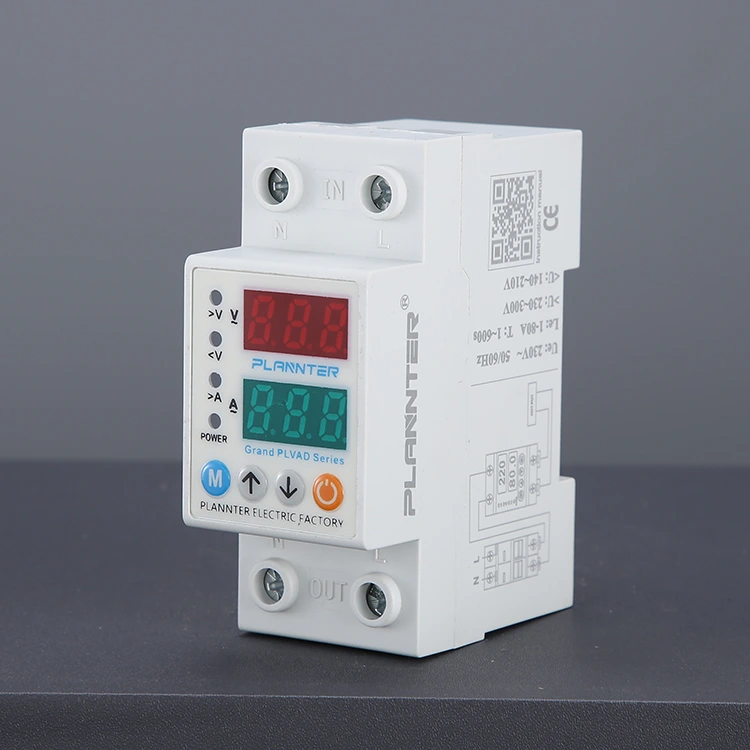

Dual Display Voltage Protector

Pinoprotektahan ng adjustable na boltahe ang mga electrical system mula sa sobrang boltahe, under-voltage, over-current at under-current para sa iba't ibang sistema tulad ng solar installation upang maiwasan ang pagkasira ng kagamitan. Nagbibigay ng real-time na sistema ng pagsubaybay at proteksyon para sa mga aplikasyong pang-industriya, komersyal at tirahan. Ang PUGAO (Plannter Electric) Dual Display Voltage Protector na ito ay nagtatampok ng dalawahang LED screen na nagbibigay ng isang sulyap na view ng input voltage at load current. Makakatipid ng espasyo gamit ang DIN rail mounting at madaling i-set up gamit ang setup/up/down/manual on/off buttons.

Mga tampok

Regulated Boltahe/Kasalukuyang Proteksyon: Maaari kaming magtakda ng nako-customize na over-voltage hal. >230V at over-current hanggang 63A na mga threshold upang subaybayan at protektahan ang electrical system mula sa mga pinsala dahil sa mga pagbabago sa kuryente.

Real-time na dual display screen: Ang Dual Display Voltage Protector na ito ay nagtatampok ng digital LED screen na sinusubaybayan ang parehong boltahe 220V/230V at kasalukuyang mga halaga.

Maramihang Mga Alarm ng Tagapagpahiwatig: Ang pula at berdeng mga LED ay malinaw na nagpapahiwatig ng katayuan ng kuryente, overvoltage/overcurrent at undervoltage/undercurrent na mga kondisyon, na nagbibigay ng real-time na pagsubaybay at maaasahang proteksyon ng system para sa pang-industriya, komersyal at tirahan na mga aplikasyon.

Ano ang mga Function ng Dual Display Voltage Protector?

Habang ang mga circuit breaker ay pangunahing nagbibigay ng proteksyon laban sa mga short circuit at overload—anuman ang antas ng boltahe—kung kailangan mo ng espesyal na kagamitan upang matugunan ang mga partikular na isyu na nauugnay sa boltahe, ang Dual Display Voltage Protector ng PUGAO ay ang perpektong pagpipilian.

1. Proteksyon sa sobrang boltahe

Kapag biglang tumaas ang boltahe—halimbawa, kung ang sirang neutral wire ay nagiging sanhi ng pagtaas ng boltahe sa 380V—agad na puputulin ng device ang power supply sa sandaling lumampas ang boltahe sa preset na threshold, sa gayon ay mapipigilan ang mga electrical appliances na masira o masunog.

2. Undervoltage Protection

Kapag masyadong mababa ang boltahe—gaya ng pagbagsak sa ibaba ng 170V sa panahon ng pinakamataas na panahon ng paggamit ng kuryente—awtomatikong ididiskonekta ng device ang power. Pinipigilan nito ang mga kasangkapang pinapaandar ng motor na mag-overheat at masunog dahil sa operasyon sa ilalim ng hindi sapat na boltahe.

3. Overcurrent na Proteksyon

Ang mga produkto ng PUGAO ay advanced at lubos na maaasahan, na nagtatampok ng pinagsama-samang kasalukuyang mga kakayahan sa pagsubaybay. Kung ang kasalukuyang lumampas sa isang preset na threshold, ang device ay babagsak upang magbigay ng proteksyon.

4. Awtomatikong Pagbawi

Kapag ang boltahe ay bumalik sa normal na antas, ang boltahe na tagapagtanggol ay awtomatikong ibabalik ang kapangyarihan pagkatapos ng maikling pagkaantala, na hindi nangangailangan ng manu-manong interbensyon.

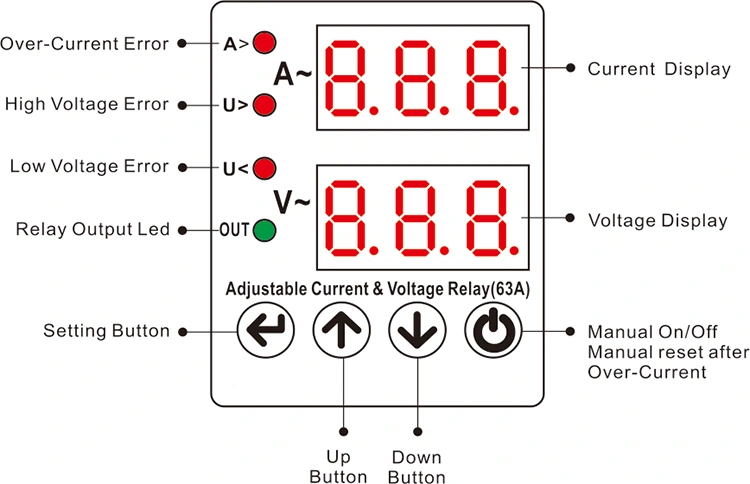

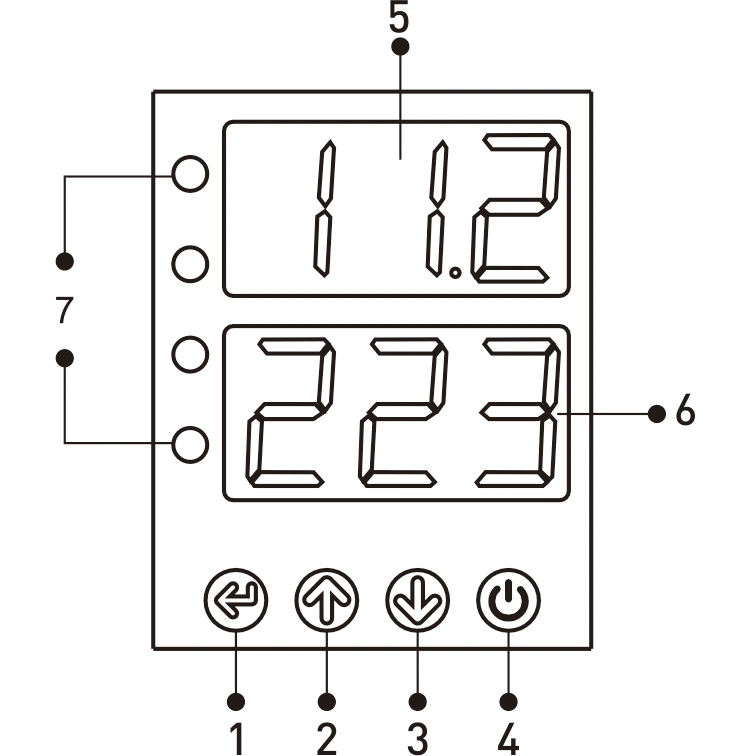

Display at Mga Pindutan

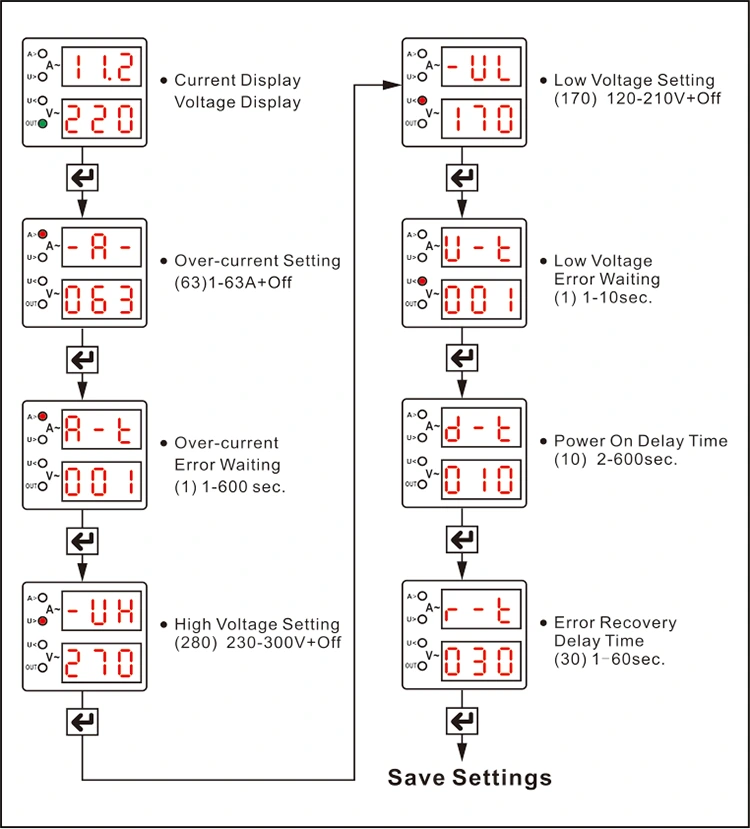

1 - SET na pindutan: para sa pagtatakda o pagbabago ng overcurrent na halaga, mataas/mababang boltahe na mga halaga ng setting, mga error, atbp. sa setup.

2 - pindutan ng UP: Pinapataas ang nais na halaga.

3 - Down button: binabawasan ang nais na halaga.

4 - Manwal na On/Off Button: Ginagamit para i-off ang output ng device. Kung nasa ganitong estado, ang screen ay magpapakita ng "off" at ang device ay hindi magre-reset sa sarili nito. Kung ang device ay hindi mali kapag pinindot muli ang button na ito, i-on ang device at gagamitin itong muli.

5 - KASALUKUYANG DISPLAY

Unang display group: sa panahon ng normal na operasyon, ang input boltahe ay ipinapakita dito; sa panahon ng mga kondisyon na walang kasalanan, ang screen ay palaging naiilawan; sa panahon ng mga fault dahil sa mataas o mababang boltahe, ang display ay kumikislap. Sa panahon ng programming, ipinapakita ng display ang mga halaga ng nauugnay na programa tulad ng overcurrent, mataas na boltahe/mababang boltahe, fault wait, reset wait set values.

6 - Display ng Boltahe

Pangalawang Display Group: Sa panahon ng normal na operasyon, ipinapakita nito ang kasalukuyang halaga; sa isang non-fault na estado, ang screen ay nananatiling ilaw; sa isang overcurrent fault, kumikislap ang screen. Sa panahon ng programming, ipinapakita nito ang katumbas na halaga ng programa.

7 - Mga LED:

A>: Nag-iilaw sa panahon ng overcurrent fault.

V>: Nag-iilaw sa panahon ng high voltage fault.

V<: Nag-iilaw habang may mababang boltahe na fault.

OUT: Nag-iilaw kapag nag-output ang device.

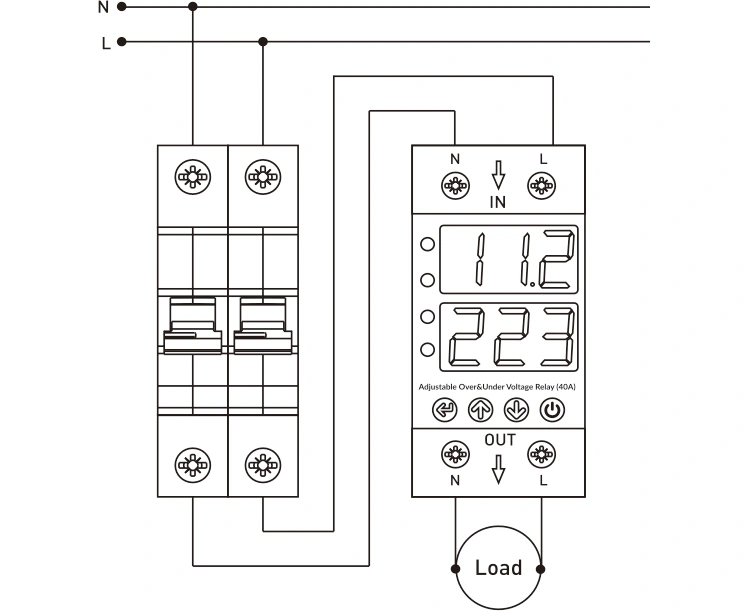

Diagram ng Koneksyon

Ang mga neutral at phase wire mula sa power supply ay dapat na konektado sa "N" at "L" na mga terminal sa seksyong "Input" ng device.

Para sa mga device na nangangailangan ng overvoltage at undervoltage na proteksyon, ang neutral at phase na mga wire ay dapat na konektado mula sa "N" at "L" na mga terminal sa seksyong "Output" ng device.

Mga Sitwasyon ng Application

FAQ

Q: Maaari ko bang manu-manong ayusin ang mga limitasyon ng boltahe sa biyahe?

A: Oo. Ito ay isa sa mga pangunahing bentahe ng mga produkto ng PUGAO. Maaari mong manu-manong ayusin ang mga sumusunod na parameter gamit ang mga pindutan ng pagsasaayos sa control panel:

Over-voltage na proteksyon threshold

Under-voltage protection threshold

Over-current na limitasyon ng proteksyon

Oras ng pagkaantala sa pagbawi

Para sa mga partikular na hakbang sa pagsasaayos, mangyaring sumangguni sa manual ng pagpapatakbo na kasama ng produkto.

T: Bakit umiilaw kaagad ang screen pagkatapos ikonekta ang power supply, ngunit hindi kaagad naihatid ang kuryente sa load?

A: Pakisuri ang screen para makita kung may mga numerong kumikislap o kung may countdown na nagaganap. Ito ay nagpapahiwatig na ang naantala na paggana ng pagsisimula ng tagapagtanggol ay aktibo.

Layunin: Upang maiwasang masira ang mga electrical appliances ng biglaang pag-agos ng alon na maaaring mangyari kaagad pagkatapos ng pagpapanatili o pagpapanumbalik ng power grid.

Rekomendasyon: Kung nais mong maihatid kaagad ang kuryente sa pagkakakonekta, maaari mong itakda ang oras ng pagkaantala sa pagbawi sa pinakamababang halaga nito; gayunpaman, para sa kapakanan ng kaligtasan ng appliance, inirerekomenda namin ang pagpapanatili ng isang tiyak na panahon ng pagkaantala.
