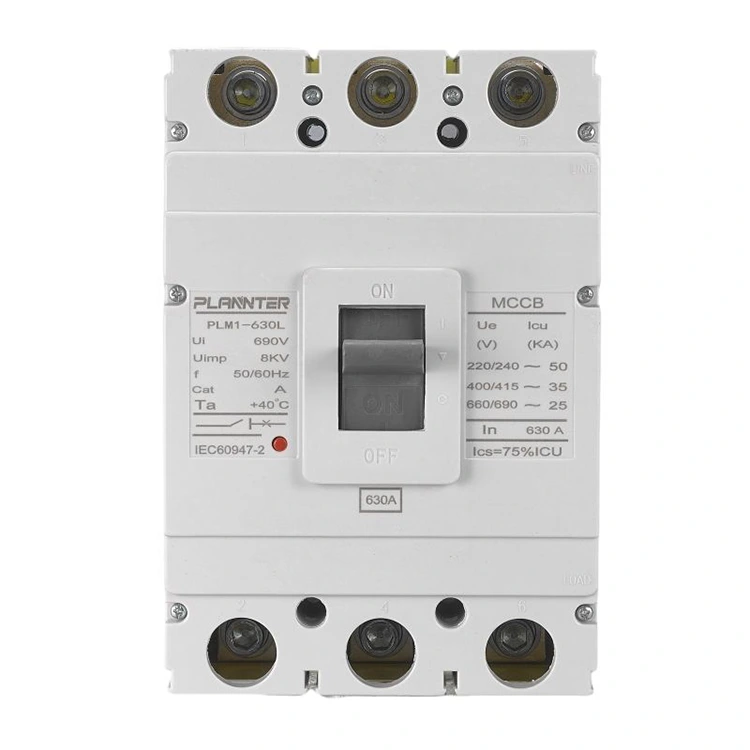

Pang-industriya na AC Molded Case Breaker

Bilang nangungunasupplier ng Chinana may 14 na taon ng kahusayan sa pagmamanupaktura, ang PUGAO (Plannter Electric) ay nag-aalok ngPang-industriya na AC Molded Case Breaker630A serye. Inihanda para sa mabigat na pamamahagi ng kuryente, pinagsasama ng breaker na ito ang mataas na kapasidad sa pagsira na may mahigpit na tibay upang pangalagaan ang malakihang mga imprastraktura ng kuryente.

Ano ang Industrial AC Molded Case Breaker?

AngPang-industriya na AC Molded Case Breakeray isang heavy-capacity protective device na idinisenyo upang mahawakan ang mga high-current load habang nagbibigay ng tumpak na depensa laban sa mga overload at short circuit. Ito ay gumaganap bilang pangunahing gate ng kaligtasan sa mga pang-industriyang network, na tinitiyak na ang mga kagamitan sa ibaba ng agos ay nananatiling protektado kahit na sa ilalim ng matinding kundisyon ng fault.

Disenyo ng Case: Superior Insulation at Durability

• Molded Housing:Binuo gamit ang high-strength, flame-retardant composite material na nagbibigay ng pambihirang dielectric strength.
• Compact Footprint:Ang na-optimize na disenyo ay nagbibigay-daan para sa high-density na pag-install sa loob ng mga switchgear at power cabinet nang hindi nakompromiso ang thermal dissipation.
• Katatagan ng kapaligiran:Ang kaso ay selyado upang protektahan ang panloob na mekanismo mula sa pang-industriya na alikabok, kahalumigmigan, at mga singaw ng kemikal.

Mga Kasalukuyang Rating: Na-optimize para sa Mabibigat na Pagkarga

Ang amingPang-industriya na AC Molded Case Breakeray partikular na ininhinyero para sa mga application na may mataas na demand:

• Rated Kasalukuyang:630A, mainam para sa mga pangunahing distribution board at malalaking makinarya.
• Breaking Capacity:Nagtatampok ng mataas na Ics (Rated Service Breaking Capacity) na 50 kA at Icu (Ultimate Breaking Capacity) na 65 kA, na tinitiyak na ang unit ay nananatiling gumagana kahit na makagambala sa mga matitinding fault.
• Matatag na Operasyon:Naka-calibrate upang manatiling stable sa 1.05 beses ang rate ng kasalukuyang para maiwasan ang istorbo na tripping sa mga abalang industriyal na kapaligiran.

Mekanismo: Katumpakan at Mabilis na Pagtugon

Ang panloob na mekanismo ngPang-industriya na AC Molded Case Breakeray dinisenyo para sa parehong katumpakan at mahabang buhay:

• Adjustable Instantaneous Trip:Maaaring iakma ang mga setting ng magnetic trip (Im) mula 3.15 kA hanggang 6.3 kA upang tumugma sa mga partikular na impedance ng linya.
• Napakabilis na Pagkagambala:May kakayahang pag-quench ng mga arc at pagdiskonekta ng mga circuit sa loob ng 20 ms sa panahon ng isang short-circuit na kaganapan.
• Nasubok ang Endurance:Nakumpirma para sa isang mekanikal na buhay ng 20,000 mga operasyon at isang elektrikal na buhay ng 5,000 mga cycle sa buong 630A load.
• Maikli ang Oras na Makatiis:Maaaring magtiis ng mga high-current impulses na 55 kA sa loob ng 1 segundo, na nagbibigay ng mahusay na dynamic at thermal stability.

Mga Pangunahing Katangian at Katangian

AngPang-industriya na AC Molded Case BreakerAng serye ng 630A ay binuo upang pangasiwaan ang mahigpit na pangangailangan ng modernong imprastraktura. Mula sa precision engineering hanggang sa modular flexibility, tinitiyak ng mga feature na ito na ang iyong mga electrical system ay mananatiling ligtas, mahusay, at sumusunod sa mga internasyonal na pamantayan.

1. Mataas na Nakakaabala na Kapasidad

Ang amingPang-industriya na AC Molded Case Breakeray idinisenyo upang pamahalaan ang matinding electrical fault nang walang pagkabigo.

• Pagganap ng Icu/ICs:Umaabot ng hanggang 65kA ultimate breaking capacity, na may service breaking capacity (ICs) na pinananatili sa 50kA.
• Pagtukoy sa problema:Mabilis na pinapatay ang mga arko sa loob ng 20ms upang maiwasan ang pinsala sa mga makinarya sa industriya sa ibaba ng agos.

2. Adjustable Trip Settings

Ang kakayahang umangkop ay susi sa mga pang-industriyang kapaligiran. AngPang-industriya na AC Molded Case Breakernagbibigay-daan para sa fine-tuning upang maiwasan ang istorbo na tripping habang pinapanatili ang isang solidong proteksiyon na hadlang.

• Pagsasaayos ng labis na karga:Matatag na operasyon sa 1.05x rate na kasalukuyang; maaasahang disconnection sa loob ng isang oras sa 1.3x rate na kasalukuyang.
• Mabilisang Magnetic Trip:Mga adjustable na setting (Im) mula 3.15 kA hanggang 6.3 kA para umangkop sa iba't ibang line impedance.

3. Thermal-Magnetic at Electronic Trip Units

Bilang isang propesyonalsupplier ng China, nag-aalok kami ng magkakaibang mga teknolohiya sa paglalakbay upang matugunan ang iba't ibang profile ng proteksyon:

• Thermal-Magnetic:Maaasahang bimetallic at electromagnetic na proteksyon para sa karaniwang pang-industriya na pagkarga.
• Electronic Trip (Opsyonal):Pinahusay na katumpakan para sa mga kumplikadong network ng pamamahagi ng kuryente na nangangailangan ng digital logic at mas mabilis na mga oras ng pagtugon.

4. Malawak na Kasalukuyang Saklaw

Ang 630A frame ay nagsisilbing isang matatag na solusyon para sa medium-to-large na kinakailangan ng kuryente, na tinitiyak ang pare-parehong proteksyon sa malawak na spectrum ng mga konektadong load at linya sa iyong distribution network.

5. Compact at Modular na Disenyo

Ang kahusayan sa espasyo ay kritikal sa modernong switchgear. AngPang-industriya na AC Molded Case Breakernagtatampok ng high-strength molded housing na nag-maximize ng dielectric strength habang pinapaliit ang kabuuang footprint para sa high-density cabinet installation.

6. Multi-Pole Protection

Tinitiyak ng aming karaniwang 3-pole na disenyo ang naka-synchronize na operasyon sa lahat ng phase. Ang naka-link na mekanismong ito ay mahalaga para sa pagprotekta sa mga three-phase na motor at pagtiyak ng kumpletong paghihiwalay ng system kapag may sira.

7. Mga Accessory at Komunikasyon

Pagandahin ang iyongPang-industriya na AC Molded Case Breakerna may iba't ibang accessory na na-install sa field:

• Mga Shunt Trip at Undervoltage Releases:Para sa remote emergency shutdown at pagsubaybay sa boltahe.
• Mga Auxiliary at Alarm Contact:Para sa real-time na feedback sa status sa mga sentralisadong control room o PLC.

8. Katatagan ng Kapaligiran

Ginawa sa amingPabrika ng Chinana may mahigpit na ISO9001 na mga kontrol sa kalidad, ang mga breaker na ito ay nasubok para sa:

• Dynamic at Thermal Stability:May kakayahang makatiis ng 55kA na panandaliang impulses sa loob ng 1 segundo.
• kahabaan ng buhay:Napatunayang mekanikal na tibay ng 20,000 na operasyon at 5,000 mga de-koryenteng siklo sa buong pagkarga.

FAQ

Ano ang Pagkakaiba sa pagitan ng Industrial at Commercial MCCB?

Habang ang parehong nagbibigay ng proteksyon sa circuit, isangPang-industriya na AC Molded Case Breakeray partikular na itinayo para sa mas mabibigat na tungkulin kumpara sa mga komersyal na gradong unit:

• Boltahe/Kasalukuyang Paghawak:Ang mga modelong pang-industriya, tulad ng aming 630A series, ay idinisenyo para sa mas mataas na tuluy-tuloy na pag-load at makabuluhang mas mataas na short-circuit interrupting capacities (hanggang 65kA).
• Katatagan:Nagtatampok ang mga pang-industriyang unit ng pinahusay na thermal at dynamic na katatagan upang makayanan ang mga high-current impulses (hal., 55kA para sa 1 segundo) na karaniwan sa mga factory setting.
• Pagsasaayos:Hindi tulad ng mga fixed-setting na commercial breaker, ang mga pang-industriyang bersyon ay nag-aalok ng malawak na hanay ng pagsasaayos para sa parehong thermal at magnetic na mga biyahe upang ma-accommodate ang magkakaibang makinarya.

Ano ang Mga Karaniwang Aplikasyon para sa mga Industrial MCCB?

AngPang-industriya na AC Molded Case Breakeray isang maraming nalalaman na bahagi na matatagpuan sa iba't ibang mga high-demand na kapaligiran:

• Proteksyon ng Motor:Tamang-tama para sa pag-iingat ng malalaking three-phase na motor, paghawak ng matataas na agos nang walang istorbo habang nagbibigay ng tumpak na proteksyon sa labis na karga.
• Mga Panelboard at Switchboard:Nagsisilbing pangunahing papasok o papalabas na yunit ng proteksyon sa mga distribution board, na tinitiyak ang kaligtasan ng buong branch circuit.
• Industrial Automation:Isinama sa mga kumplikadong linya ng produksyon at mga sistemang kontrolado ng PLC para makapagbigay ng maaasahan at awtomatikong paghihiwalay ng kuryente sa panahon ng mga electrical fault.

Ano ang Pagkakaiba sa pagitan ng MCCB at ACB?

Ang pag-unawa sa pagkakaiba ay mahalaga para sa pagpili ng tamang proteksyon para sa iyong pasilidad:

• Tungkulin:Ang isang MCCB (Molded Case Circuit Breaker) ay karaniwang ginagamit para sa mga agos hanggang 1600A at nag-aalok ng isang compact, selyadong disenyo. Ang ACB (Air Circuit Breaker) ay ginagamit para sa mas mataas na kasalukuyang mga aplikasyon (hanggang 6300A) at kadalasang nagsisilbing pangunahing papasok na breaker para sa isang buong planta.
• Pagpapanatili:AngPang-industriya na AC Molded Case Breakeray halos walang maintenance dahil sa selyadong "molded case" na disenyo nito. Sa kabaligtaran, ang mga ACB ay may naa-access na mga panloob na bahagi na nangangailangan ng regular na pagpapadulas at inspeksyon ng contact.

Bakit Pumili ng PUGAO Industrial AC Molded Case Breaker?

Bilang isang propesyonal na supplier na nakabase sa China, ginagamit ng PUGAO ang 14 na taon ng kadalubhasaan sa pagmamanupaktura upang mag-alok ng Industrial AC Molded Case Circuit Breakers—ang gustong pagpipilian para sa mga sistema ng pamamahagi ng kuryente sa buong mundo:

Exceptional Breaking Performance: Nagtatampok ng ultimate breaking capacity (Icu) na hanggang 65kA at isang service breaking capacity (Ics) na 50kA, tinitiyak ng mga breaker na ito na ang kagamitan ay nananatiling ganap na gumagana at mahusay kahit na matapos ang pag-alis ng mga short-circuit fault, sa gayon ay makabuluhang nakakabawas sa mga gastos sa pagpapalit.

Mga Tumpak na Mekanismo ng Proteksyon: Sa matatag na thermal-magnetic tripping, ang mga unit ay nananatiling immune sa istorbo na tripping sa 1.05 beses ang rate ng kasalukuyang; bukod pa rito, ipinagmamalaki nila ang isang mabilis na short-circuit na oras ng pagtugon na mas mababa sa 20ms, na nagtatatag ng isang matatag na linya ng depensa para sa iyong mga pang-industriya na karga.

Extreme Industrial Durability:Na pumasa sa mahigpit na pagsubok, ang mga breaker na ito ay nag-aalok ng mechanical lifespan na 20,000 cycle at isang electrical lifespan na 5,000 cycle sa ilalim ng full load condition, habang may kakayahang makatiis ng short-time thermal stability surge na 55kA sa loob ng 1 segundo.

Comprehensive Manufacturing System: Nakikinabang mula sa mga heograpikal na bentahe ng aming pabrika na nakabase sa China, mahigpit naming sinusunod ang mga pamantayan ng ISO 9001 at isinasama ang teknolohiya sa inspeksyon ng machine vision upang suportahan ang pag-customize ng OEM/ODM, sa gayon ginagarantiyahan ang pare-parehong kalidad at pagiging maaasahan ng bawat solong produkto na aming ihahatid.
