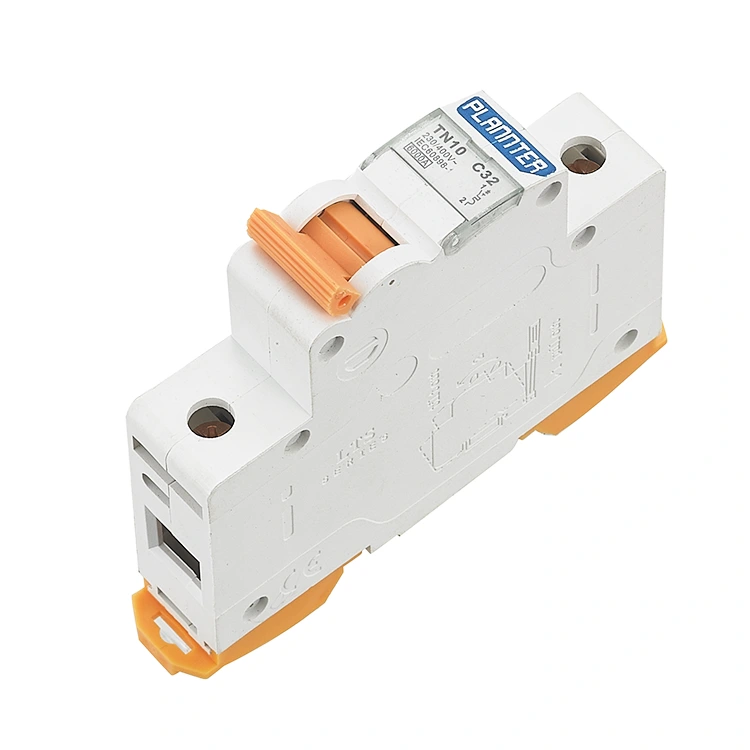

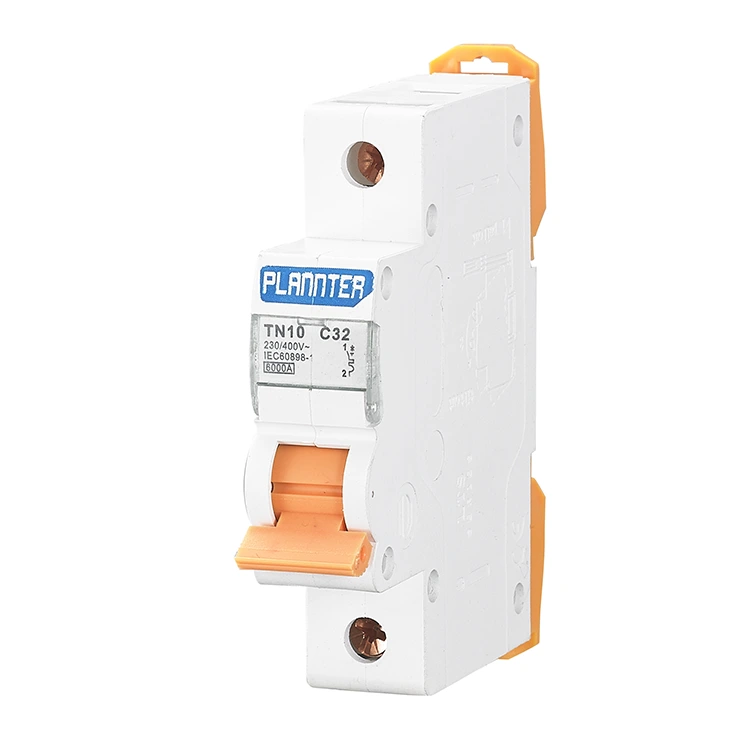

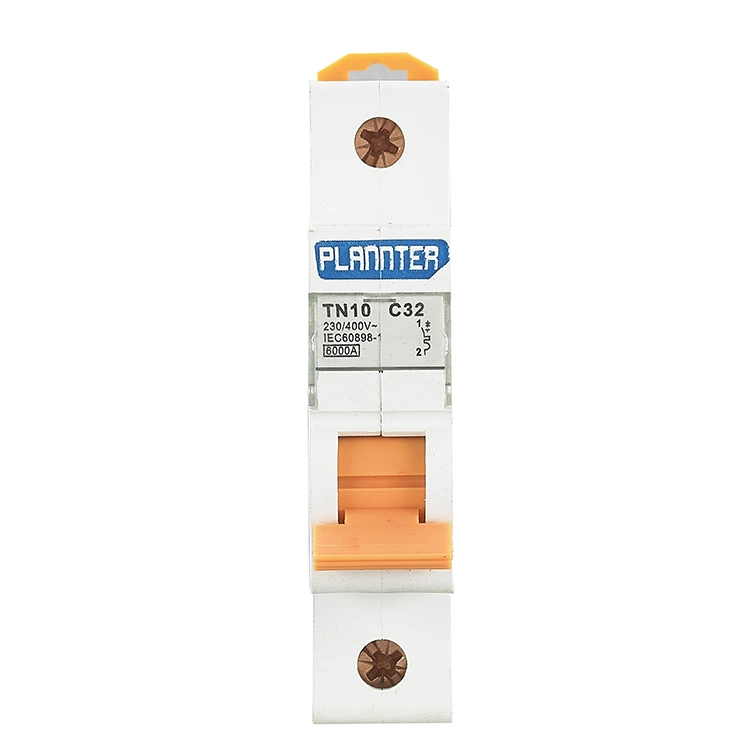

Mga Circuit Breaker para sa Short Circuit Protection

Ang Circuit Breakers para sa Short Circuit Protection ay isang appliance sa pamamahagi ng kuryente na may mababang boltahe. Nilagyan ito ng arc extinguishing device na epektibong nagpoprotekta sa circuit. Sa mga domestic at industrial na kapaligiran, ang mga circuit breaker ay may katulad na papel sa kumbinasyon ng mga de-koryenteng bahagi tulad ng mga switch ng kutsilyo, piyus at thermal relay upang matiyak ang ligtas na operasyon ng mga circuit.

Prinsipyo sa Paggawa

Sa panloob, nagtatampok ang circuit breaker ng dalawang pangunahing mekanismo ng proteksyon: isang bimetallic strip na idinisenyo upang tugunan ang unti-unting mga overload, at isang electromagnetic coil na nakatuon sa paghawak ng mga short circuit. Para matiyak ang awtomatikong pagdiskonekta ng circuit sa loob ng ilang millisecond, ipapatupad ng device ang sumusunod na operational sequence kapag na-trigger:

Instantaneous Sensing: Kapag may naganap na short circuit, isang napakalaking surge ng kasalukuyang dumadaloy sa coil na matatagpuan sa loob ng circuit breaker.

Magnetic Force Generation: Alinsunod sa mga prinsipyo ng electromagnetic induction, ang napakataas na kasalukuyang ito ay agad na bumubuo ng isang napakalakas na magnetic field.

Mekanikal na Epekto: Ang puwersa na nalilikha ng magnetic field na ito ay kumikilos tulad ng isang mabigat na martilyo, na naghahatid ng isang agarang epekto sa mekanismo ng pagkakadapa.

Mabilis na Pagdiskonekta: Ang mga de-koryenteng contact ay sapilitang ibinubukas sa loob ng millisecond, na biglang nakakaabala sa kasalukuyang daloy at sa gayo'y pinipigilan ang mga kable na matunaw dahil sa matinding init o pagkasunog.

Mga uri ng circuit breaker pole

1. Mga single-pole circuit breaker: Ang mga Circuit Breaker para sa Mga Short Circuit Protection ay may isang switching contact lamang at pangunahing ginagamit para sa mga single-phase circuit, tulad ng mga lighting circuit o socket sa bahay.

2. Double-pole circuit breaker: Ang mga double-pole circuit breaker ay may dalawang switching contact para makontrol ang phase at neutral na mga wire. Ang mga double-pole circuit breaker ay kadalasang ginagamit sa mga sitwasyon kung saan ang phase at neutral na mga wire ay kailangang kontrolin nang sabay, gaya ng mga kontrol ng motor o two-phase power system.

3. 3-Pole Circuit Breaker: Ang mga 3-pole circuit breaker ay may tatlong switching contact na kumokontrol sa tatlong magkahiwalay na phase wire, tulad ng komersyal at pang-industriya na kagamitan, na nangangailangan ng sabay na kontrol ng tatlong magkahiwalay na linya ng kuryente upang matiyak ang ligtas at balanseng pamamahagi ng load.

Mga kalamangan

1. Ang Circuit Breakers para sa Short Circuit Protections ay gumagamit ng karaniwang 35mm DIN rail mounting method, at gumagamit ng high-precision magnetic-thermal double release na mekanismo upang makayanan ang agarang inrush na kasalukuyang;

2. Pinahusay na disenyo ng sistema ng pagkakabukod upang maiwasan ang pagtanda ng pagkakabukod na dulot ng pangmatagalang thermal stress;

3. Rated insulation voltage hanggang AC400V, na may over-voltage na proteksyon, na angkop para sa photovoltaic power generation at complex power distribution network;

4. Mula 6A hanggang 63A na may rating na kasalukuyang mga opsyon, compact at modular na disenyo, upang matugunan ang residential lighting, sockets, motors, photovoltaic system at iba pang iba't ibang sitwasyon ng load demand.

5. Sinusuportahan ng produkto ang serbisyo ng OEM/ODM, na nakakatugon sa pangangailangan ng pamamahagi sa ibang bansa at pagpapasadya ng tatak. Ang pabrika ng PUGAO (Plannter Electric) ay nakapasa sa ISO9001 international quality system certification.

Mga Sitwasyon ng Application

Ang mga Circuit Breaker ng PUGAO para sa Short Circuit Protection ay ginagamit sa mga sistema ng kuryente sa tirahan, komersyal, at industriya, na nagbibigay ng maaasahang proteksyon para sa iba't ibang mga setting.

1. Residential Power Distribution Systems

Ginagamit sa mga sirkito para sa pag-iilaw, mga saksakan ng kuryente, at mga gamit sa bahay; sakaling magkaroon ng short circuit na dulot ng pagtanda ng mga wiring o mga malfunction ng appliance, mabilis nilang pinuputol ang power supply para maiwasan ang wire burnout o ang pagsiklab ng apoy.

2. Komersyal na Building Power Systems

Ang aming mga circuit breaker ay angkop para sa mga sistema ng pamamahagi ng kuryente sa mga komersyal na lugar tulad ng mga shopping mall, mga gusali ng opisina, at mga hotel. Inilapat sa parehong main at branch circuit, pinipigilan ng mga ito ang mga short circuit na magdulot ng malawakang pagkawala ng kuryente o pagkasira ng kagamitan.

3. Mga Kagamitang Pang-industriya at Mga Linya ng Produksyon

Na-deploy sa iba't ibang uri ng pang-industriyang makinarya, mga de-koryenteng motor, at mga automated na linya ng produksyon; mabilis nilang pinutol ang kuryente sa kaganapan ng pagkabigo ng kagamitan o mga anomalya ng mga kable, sa gayon ay pinipigilan ang pagkasira ng kagamitan at pagkaantala sa produksyon habang binabawasan ang mga gastos sa pagpapanatili at mga panganib sa downtime.

4. Power Distribution Cabinets at Control System

Maaaring i-install sa loob ng mga kabinet ng pamamahagi ng kuryente at mga control panel upang magsilbing pangunahing bahagi ng proteksyon, na nagbibigay ng sentralisadong proteksyon ng short-circuit para sa maraming circuit. Ang mga ito ay karaniwang ginagamit sa mga proyektong pang-inhinyero at pinagsama-samang mga kagamitang elektrikal.

5. Mataas na Short-Circuit Current Environment

Para sa mga circuit na matatagpuan malapit sa mga transformer o pinagmumulan ng power supply—o sa iba pang mga lugar na nailalarawan sa mataas na antas ng kasalukuyang short-circuit—kung saan kinakailangan ang mga circuit breaker na may mataas na kapasidad sa pagsira, ang produktong ito ay nagsisilbing perpektong pagpipilian.

FAQ

Q: Pareho ba ang short-circuit na proteksyon at overload na proteksyon?

A: Hindi. Bagama't karaniwang isinama ang mga ito sa parehong circuit breaker, gumagana ang mga ito sa magkaibang mga prinsipyo. Ang overload na proteksyon ay nagbabantay laban sa matagal na labis na pagkarga, umaasa sa akumulasyon ng init; Pinoprotektahan ng short-circuit na proteksyon laban sa agarang mataas na magnitude na alon, na umaasa sa mga puwersa ng magnetic attraction.

T: Bakit ang ilang mga circuit breaker ay may rating na 6kA, habang ang iba ay may rating na 15kA?

A: Ipinapahiwatig nito ang kapasidad ng pagsira. Ang rating na 6kA ay nangangahulugan na ang maximum na short-circuit current na ligtas nitong matakpan ay 6,000 amperes. Kung ang aktwal na short-circuit current ay lumampas sa halagang ito, maaaring sumabog ang circuit breaker. Ang mga lokasyong may mas malalaking kapasidad ng transpormer ay nangangailangan ng mga circuit breaker na may mas mataas na kapasidad ng pagsira; bago ang pagpili, mangyaring payagan ang PUGAO na magbigay sa iyo ng mga propesyonal na rekomendasyon o isang naka-customize na solusyon sa disenyo.

Q: Maaari ko bang linisin ang circuit breaker? Paano ako dapat magpatuloy?

A: Oo, ngunit dapat mong tiyakin na ang supply ng kuryente ay ganap na hindi nakakonekta bago pa man.

Mangyaring gumamit ng tuyong tela upang punasan ang alikabok mula sa pabahay, at mag-ingat upang maiwasan ang mga particle ng alikabok na makapasok sa arc-extinguishing chamber.

Mahigpit na Ipinagbabawal: Huwag gumamit ng mga kemikal na solvent o tubig upang linisin ang plastic housing, dahil maaaring makompromiso nito ang pagganap ng mga materyales na lumalaban sa apoy o maging sanhi ng panloob na mga short circuit.
