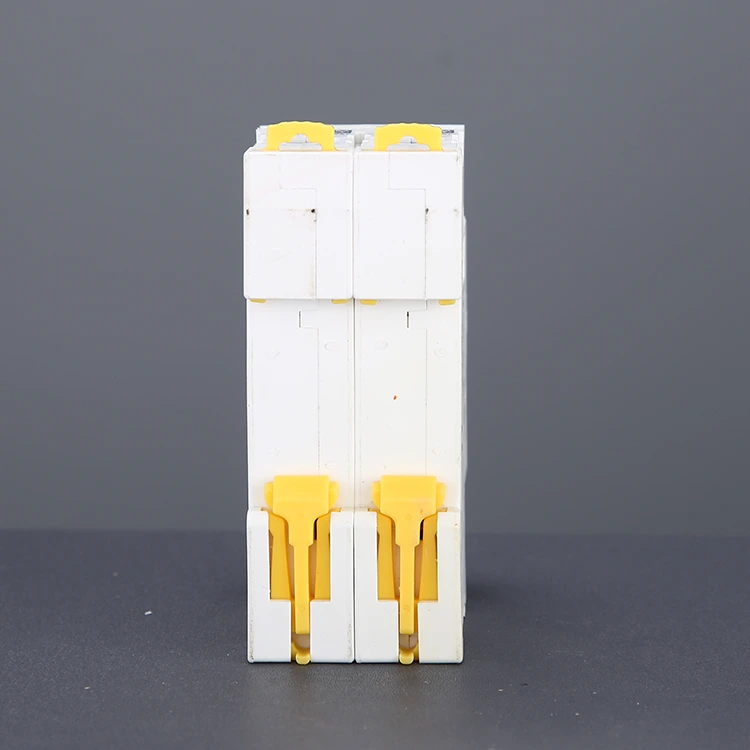

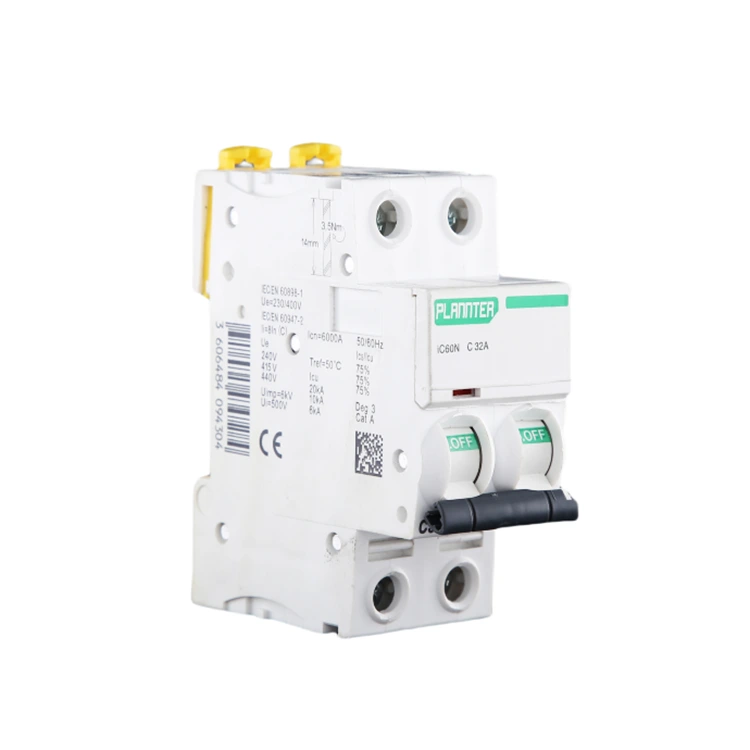

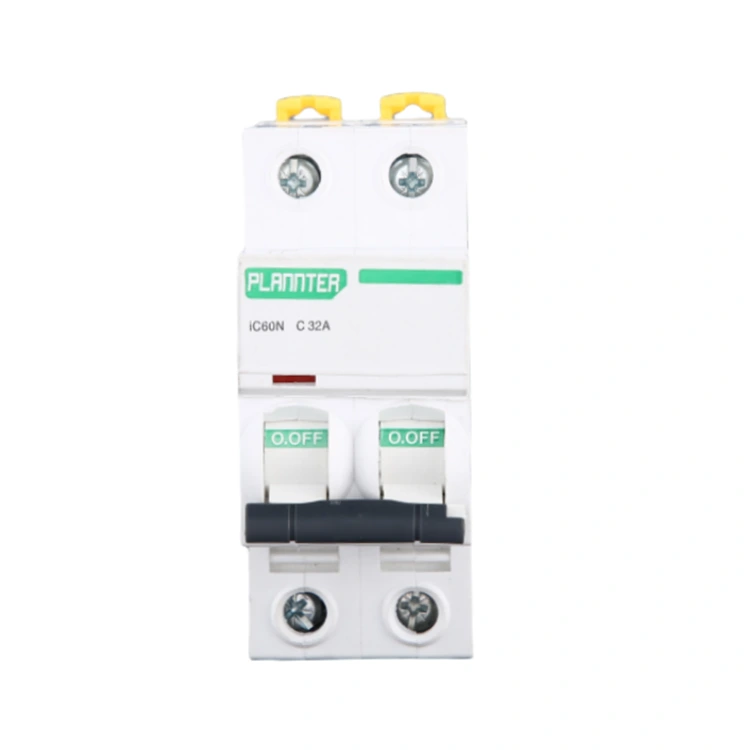

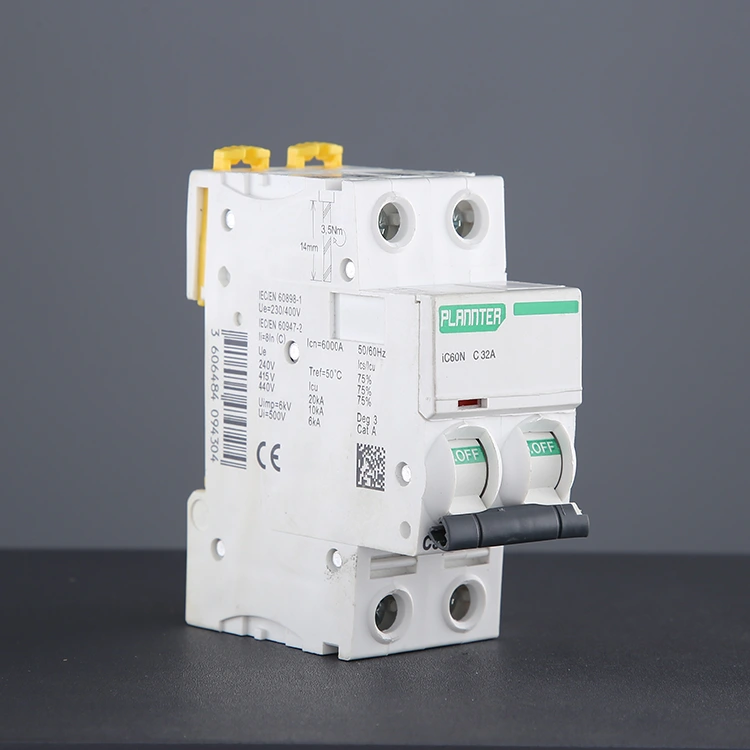

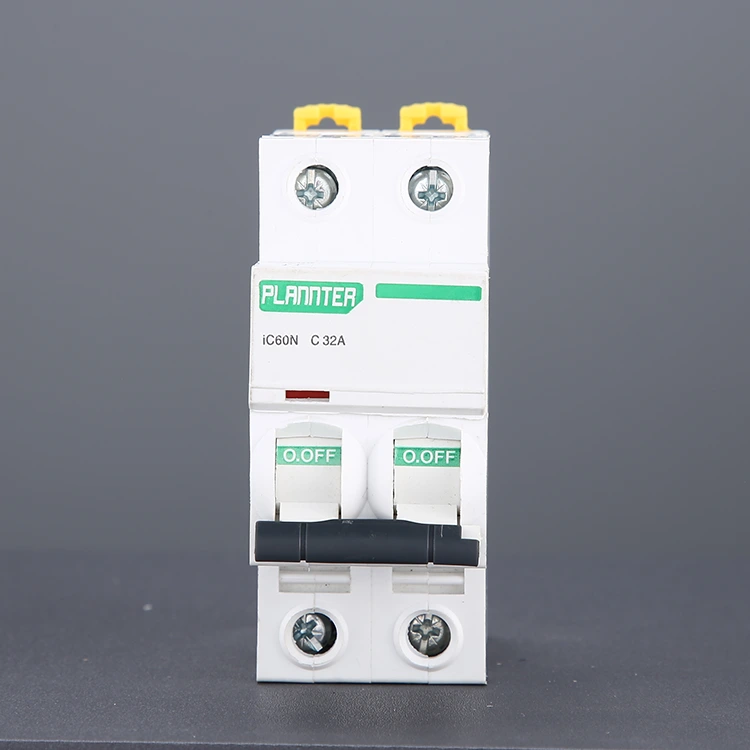

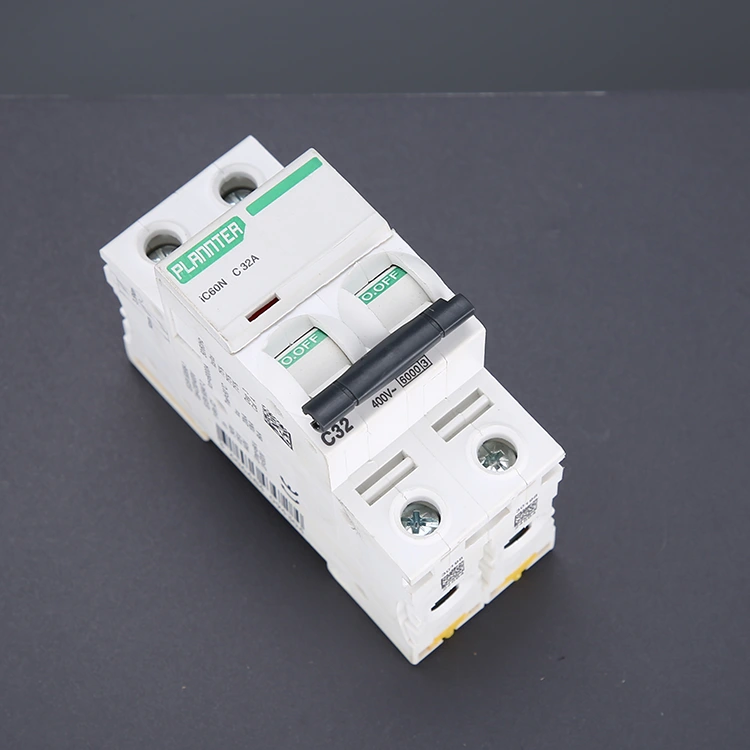

DIN Rail Mount Miniature Circuit Breaker

Hindi tulad ng single pole circuit breaker (1P) na nagdidiskonekta lamang sa fire wire, ang 2 Pole DIN Rail Mount Miniature Circuit Breaker ay sabay-sabay na ididiskonekta ang fire wire at zero wire kapag nabadtrip, na iniiwasan ang panganib ng electric shock dahil sa electrification ng zero wire, na isang mas mataas na safety factor. Samakatuwid, ito ay lalong angkop para sa mga application na nangangailangan ng kumpletong proteksyon laban sa power failure, tulad ng mga air conditioner ng sambahayan, water heater, distribution main switch, maliit na power equipment, at iba pa.

Bakit ang DIN Rail Design ang Industry Standard?

1. Modularity at Flexibility

Katulad ng pagtatayo na may mga bloke, maaari kang mag-mount ng maramihang mga circuit breaker, mga natitirang kasalukuyang device, contactor, o mga relay nang magkatabi sa riles.

Kung ang isang circuit ay nangangailangan ng karagdagang sangay, kailangan mo lang magpasok ng bagong breaker sa isang available na espasyo sa riles—nang hindi kinakailangang palitan ang buong distribution board.

2. Pambihirang Kahusayan sa Pag-install

Para sa mga electrician, ang pag-install ng DIN rail-mounted miniature circuit breaker ay tumatagal lamang ng ilang segundo. Kung ikukumpara sa mga tradisyunal na paraan ng pag-aayos ng tornilyo, ang oras ng pag-install ay nababawasan ng higit sa 80%.

3. Istandardisasyon at Pagbabago

Sa pamamagitan ng pagsunod sa pamantayan ng IEC 60898, ang mga circuit breaker ng PUGAO ay ganap na tugma sa mga tatak tulad ng ABB, Schneider Electric, at Siemens. Kung kailangan mong palitan ang mga kasalukuyang kagamitan, ang aming mga produkto ay nagsisilbing direktang kapalit.

4. Pag-aalis at Pagpapanatili ng init

Ang pag-mount ng riles ay sinuspinde ang mga circuit breaker, na lumilikha ng isang puwang sa sirkulasyon ng hangin sa likod ng mga ito na nagpapadali sa epektibong pag-alis ng init.

Para sa pagpapanatili, kailangan mo lamang alisin ang partikular na aparato mula sa riles, na inaalis ang pangangailangan na lansagin ang buong cabinet enclosure.

Pag-mount ng DIN Rail kumpara sa Fixed Mounting: Ano ang Pagkakaiba?

Mga Sitwasyon para sa Pagpili ng Rail Mounting: Rail mounting ay ang gustong pagpipilian para sa higit sa 90% ng mga circuit breaker application.

● Mga karaniwang kahon ng pamamahagi o cabinet

● Mga sitwasyong nangangailangan ng batch installation (mga proyekto sa engineering)

● Mga pagkakataon kung saan maaaring kailanganin ang pagpapanatili o pagpapalawak sa hinaharap

● Residential, komersyal, at karamihan sa mga sistema ng pamamahagi ng kuryente sa industriya

Function

Proteksyon ng labis na karga: Kapag ang load current ay lumampas sa na-rate na halaga sa loob ng mahabang panahon, ang bimetal sa loob ng MCB ay baluktot sa pamamagitan ng init, na nagti-trigger ng mekanikal na mekanismo upang kumilos at putulin ang circuit, na pumipigil sa linya mula sa overheating at magdulot ng sunog.

Proteksyon ng short-circuit: Kapag nagkaroon ng short-circuit sa linya at ang kasalukuyang surge, ang electromagnetic striker ay mabilis na bumubuo ng isang malakas na magnetic force at itinutulak ang linkage mechanism upang idiskonekta ang mga contact, na napagtatanto ang millisecond tripping.

Kumpletong paghihiwalay: Sa panahon ng pagpapanatili o pag-overhaul, ang manu-manong pagpapatakbo ng circuit breaker ay maaaring sabay na idiskonekta ang linya ng apoy at linya ng zero, na tinitiyak na ang kagamitan ay hindi nakuryente at pinangangalagaan ang kaligtasan ng mga operator.

Dual monitoring: Maaaring subaybayan ng DIN Rail Mount Miniature Circuit Breaker na ito ang kasalukuyang katayuan ng linya ng apoy at zero line sa real time, at isagawa kaagad ang aksyong proteksyon sa sandaling magkaroon ng anumang abnormalidad sa alinmang linya.

Paano Tamang Mag-install ng DIN Rail-Mounted Circuit Breaker?

Kasama sa iyong paghahatid ng produkto, ang PUGAO ay nagbibigay ng komprehensibong gabay sa pag-install at pagpapanatili; kung makatagpo ka ng anumang mga isyu, mangyaring huwag mag-atubiling makipag-ugnayan sa aming after-sales technical support team. Habang pinapasimple ng disenyo ng DIN rail ang proseso ng pag-install, maaari rin kaming mag-alok ng mga rekomendasyon batay sa mga karaniwang kasanayan sa pag-install.

Hakbang 1: Idiskonekta ang Power Supply

Bago magsagawa ng anumang mga operasyon, kinakailangang putulin ang pangunahing suplay ng kuryente sa kahon ng pamamahagi. Gumamit ng multimeter o voltage tester upang suriin ang mga papasok na terminal; magpatuloy sa trabaho pagkatapos lamang makumpirma na walang boltahe na naroroon. Inirerekomenda namin ang pagsusuot ng insulated gloves at safety goggles.

Hakbang 2: Siyasatin ang Kapaligiran ng Pag-install

I-verify na may naka-install na karaniwang 35mm DIN rail sa loob ng distribution box. Tiyakin na mayroong sapat na clearance upang mapadali ang pag-alis ng init at pagpapanatili sa hinaharap, at kumpirmahin na ang riles ay ligtas na nakakabit nang walang anumang pagkaluwag.

Hakbang 3: I-mount ang Circuit Breaker sa Riles

Ihanay ang itaas na clip ng circuit breaker sa DIN rail, pagkatapos ay pindutin pababa hanggang sa awtomatikong mag-lock ang ilalim na clip sa lugar. Ang aparato ay dapat na ligtas na naayos at walang anumang pag-alog.

Ang modular na disenyo ay nagbibigay-daan para sa magkatabing pag-install ng maramihang mga circuit breaker.

Hakbang 4: Ikonekta ang Power at Load Lines

Kasama sa karaniwang pagsasaayos ng mga kable ang pagkonekta sa power input sa itaas na mga terminal at ang output ng load sa mas mababang mga terminal. Gumamit ng mga wire na nakakatugon sa tinukoy na kasalukuyang rating (hal., para sa 32A breaker, inirerekomenda ang wire cross-section na ≥4mm²). Mahigpit na higpitan ang mga tornilyo sa terminal upang maiwasan ang mga maluwag na koneksyon o sobrang init.

Hakbang 5: I-verify ang Wiring at Status ng Pag-install

Kumpirmahin na ang lahat ng mga koneksyon sa mga kable ay ligtas at walang hubad na mga wire ang nakalantad. Suriin ang polarity at phase sequence—ito ay partikular na kritikal para sa mga three-phase system. Tiyakin na ang switch ng circuit breaker ay nasa posisyong "OFF" (nakadiskonekta).

Hakbang 6: Power-On Testing

Pagkatapos ibalik ang pangunahing supply ng kuryente, ilipat ang circuit breaker sa posisyong "ON" upang subukan ang tamang operasyon. Suriin kung may anumang abnormal na ingay, senyales ng overheating, o hindi inaasahang pagkadapa.

FAQ

1. Ikaw ba ay isang kumpanya ng kalakalan o isang tagagawa?

Kami ay isang propesyonal na pabrika na may 10 taong karanasan sa DIN Rail Mount Miniature Circuit Breaker.

2. Tumatanggap ka ba ng customized na serbisyo?

Nagbibigay kami ng serbisyo ng OEM/ODM, maaari naming i-print ang logo ng iyong brand sa mga produkto. Ang propesyonal na teknikal at pangkat ng panipi ay maaaring magbigay ng mga kasiya-siyang solusyon ayon sa iyong mga guhit at mga kinakailangan sa parameter.
