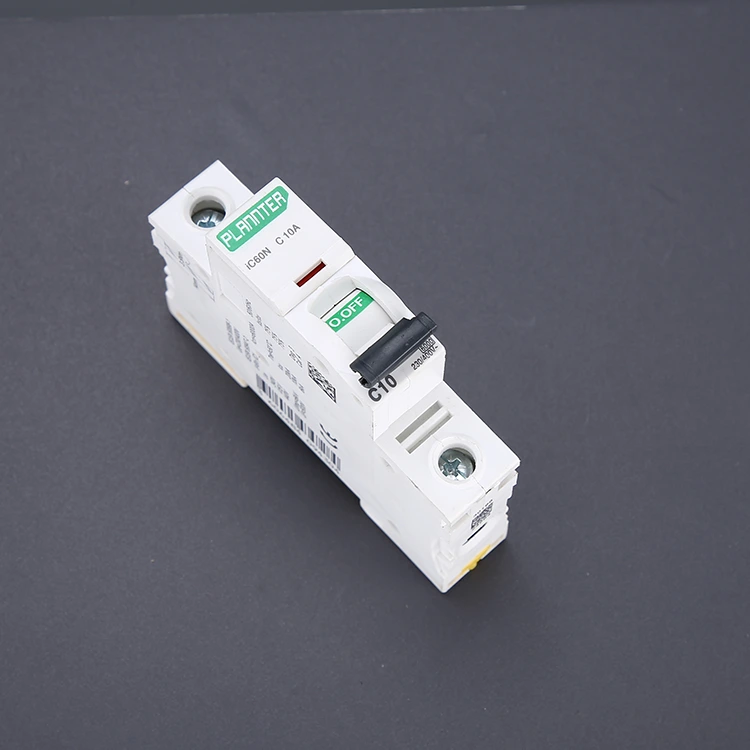

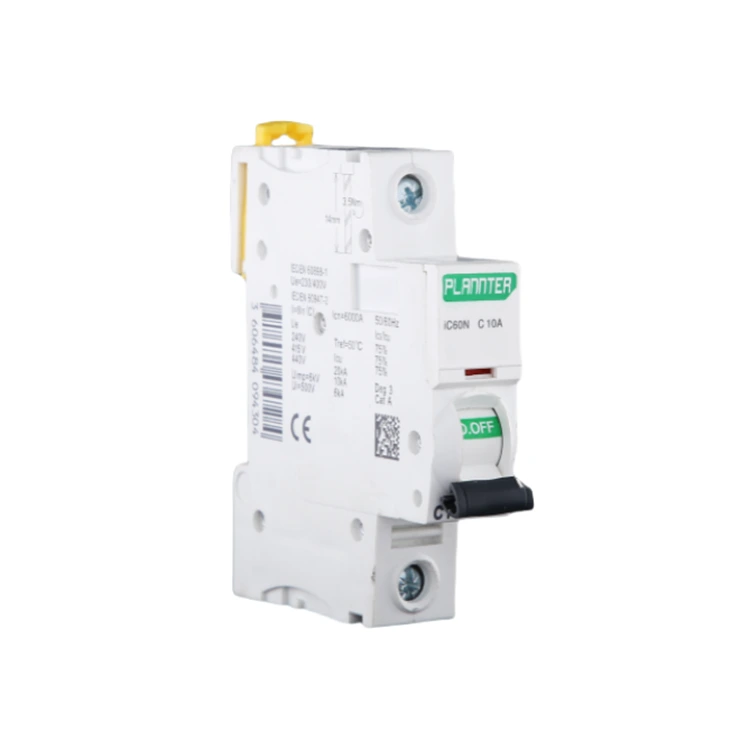

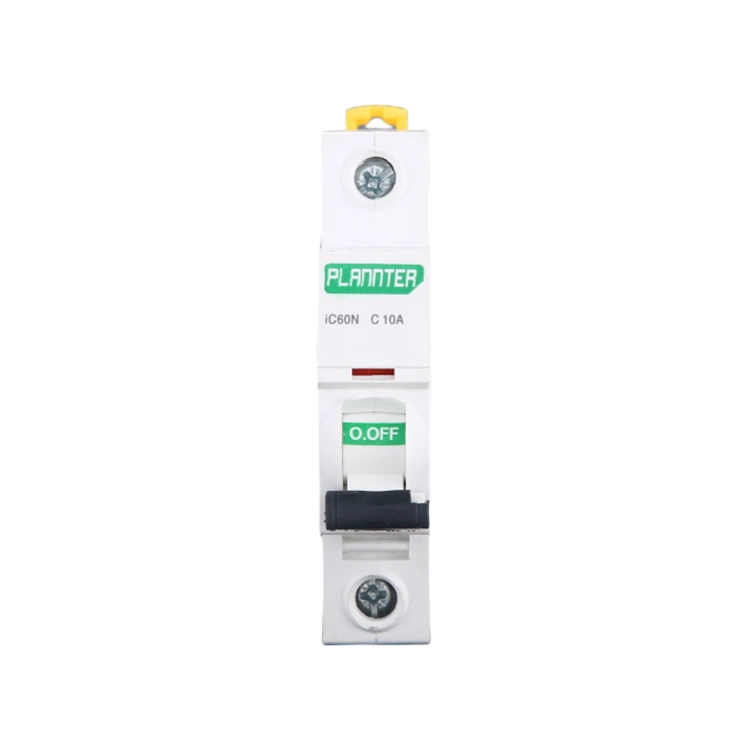

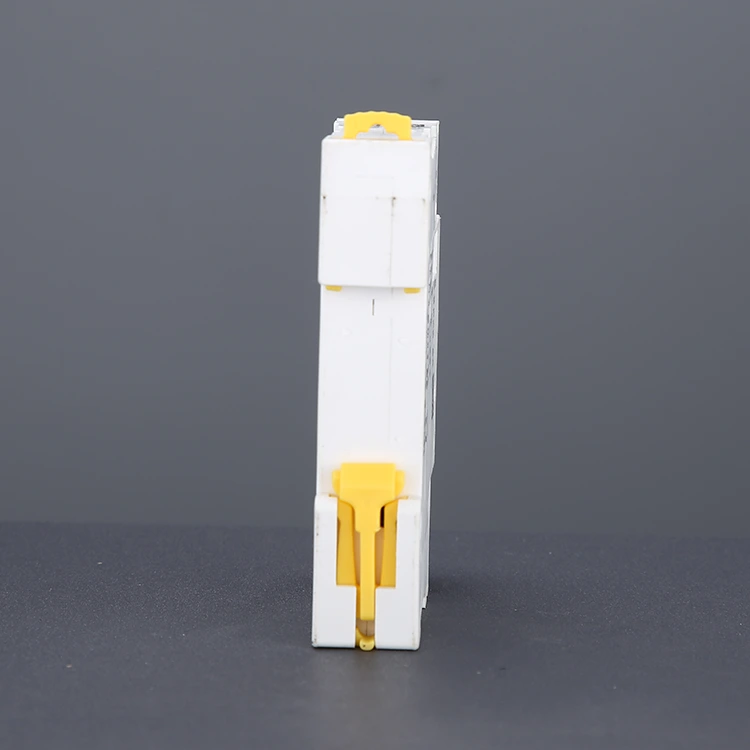

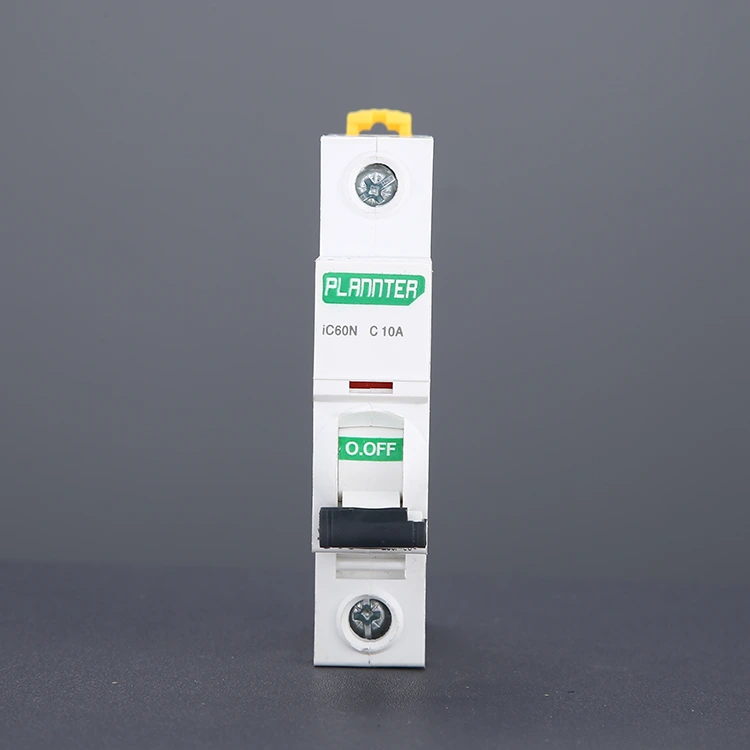

AC High Current Miniature Circuit Breaker

Ang pinakakaraniwang uri ng home circuit breaker ay ang single-pole AC High Current Miniature Circuit Breaker, na binubuo ng isang fire wire at isang zero wire, at naka-mount sa home electrical panel upang subaybayan at kontrolin ang kasalukuyang sa loob ng iisang wire. Pinoprotektahan nito ang nag-iisang wire mula sa mga overload at short circuit. Sa kaso ng overload o short circuit na kondisyon, ang circuit breaker ay babagsak at awtomatikong mapuputol ang power supply. Maaari nitong protektahan ang mga de-koryenteng kagamitan mula sa mga sunog sa kuryente.

Ang aming Teknolohiya

Ang paghawak sa matataas na agos ay naglalagay ng napakalaking pangangailangan sa mekanikal na istraktura at materyales ng isang produkto. Batay sa mahigit isang dekada ng kadalubhasaan sa pagmamanupaktura, ipinatupad ng PUGAO ang mga teknikal na pag-optimize at pag-upgrade para matiyak na ang aming mga AC High Current Miniature Circuit Breaker ay perpektong iniakma upang matugunan ang mga hinihingi ng mga real-world na application.

1. Makapal, Lahat-Tanso na Panloob na Bahagi

Kung mas mataas ang kasalukuyang, mas malaki ang init na nabuo ng panloob na pagtutol. Ang lahat ng aming panloob na conductive bridge at coils ay ginawa mula sa high-purity electrolytic copper, na may kapal na tumaas ng 30% kumpara sa mga karaniwang modelo, sa gayon ay pinapanatili ang pagtaas ng temperatura sa loob ng mga ligtas na limitasyon.

2. High Breaking Capacity bilang Standard

Ang mga high-current circuit ay karaniwang matatagpuan sa harap na dulo ng isang electrical system. Sa kaganapan ng isang maikling circuit, ang prospective na kasalukuyang fault ay maaaring maging napakataas. Ang high-current series ng PUGAO ay may standard na may breaking capacity na 10kA, na tinitiyak na ang housing ay mananatiling buo—nang hindi masisira—sa panahon ng matinding mga kaganapan sa fault, at sa gayon ay mapangalagaan ang distribution panel.

3. Malaking Silver-Alloy Contacts

Upang maiwasan ang contact welding sa ilalim ng mabibigat na karga, ginagamit namin ang mga contact na batay sa pilak na haluang metal na may mas malaking lugar sa ibabaw. Ang materyal na ito ay hindi lamang ipinagmamalaki ang mahusay na electrical conductivity ngunit nagpapanatili din ng patuloy na mababang contact resistance, kahit na sa panahon ng madalas na pagpapatakbo ng paglipat na kinasasangkutan ng matataas na agos.

Mga Pangunahing Sitwasyon sa Application

Para sa anumang aplikasyon na nangangailangan ng mataas na kapasidad ng kuryente—lalo na kung saan ang pag-minimize ng footprint sa loob ng mga cabinet ng pamamahagi ay isang priyoridad—masidhing inirerekomenda naming piliin ang aming AC High Current Miniature Circuit Breaker. Nalalapat ito lalo na sa mga sumusunod na sitwasyon:

Pangunahing Papasok na Linya na Proteksyon: Ang pangunahing switch ng kuryente para sa malalaking villa, retail shop, at restaurant. Dahil ang pinagsamang kasalukuyang draw ng lahat ng appliances sa bahay ay maaaring lumampas sa 63A, kinakailangan ang isang 80A o 100A na pangunahing breaker.

Industrial Power Equipment: Mga de-lakas na motor, air compressor, at injection molding machine. Nagtatampok ang mga device na ito ng matataas na agos ng pag-agos sa pagsisimula at mataas na daloy ng pagpapatakbo sa panahon ng operasyon, na karaniwang nangangailangan ng high-current circuit breaker na may Type D tripping curve.

Bagong Enerhiya na Mga Istasyon ng Pagcha-charge ng Sasakyan: High-power DC at AC charging pile, kung saan ang output current ay madalas na nasa pagitan ng 80A at 125A.

Mga Data Center: Proteksyon para sa mga server cabinet row distribution units (RDUs), na nangangailangan ng mga kakayahan sa pag-install na may mataas na densidad kasama ng kapasidad na humawak ng matataas na agos.

PV at Energy Storage Systems: Proteksyon para sa combiner box sa yugto ng output ng mga power inverters.

Pagkakaiba sa pagitan ng 2 Pole AC Circuit Breaker at 1 Pole Circuit Breaker

FAQ

1. Tumatanggap ka ba ng customized na serbisyo?

Nagbibigay kami ng serbisyo ng OEM/ODM at maaaring i-print ang logo ng iyong brand sa AC High Current Miniature Circuit Breaker. Maaari rin kaming magbigay ng mga kasiya-siyang solusyon ayon sa iyong mga guhit at kinakailangan sa parameter.

2. Ano ang iyong mga tuntunin sa pagbabayad?

30% prepaid sa pamamagitan ng wire transfer, 70% binayaran bago ipadala. Tinatanggap din ang Western Union at Letter of Credit.

3. Bakit lumilitaw na ang lapad ng isang high-current circuit breaker ay katulad ng lapad ng isang karaniwang?

Ito ay tiyak kung saan namamalagi ang katalinuhan nito. Pinapanatili nito ang karaniwang 18mm modular width, na nagpapahintulot na maayos itong mai-mount sa isang karaniwang DIN rail. Gayunpaman, ang interior nito ay nagtatampok ng mas mataas na detalye ng mga insulating material at isang espesyal na disenyo ng heat-dissipation channel upang epektibong pamahalaan ang init na nalilikha ng mga high power load.

4. Mayroon bang anumang mga espesyal na kinakailangan kapag nag-i-install ng isang high-current circuit breaker?

Ang metalikang kuwintas ay ang pangunahing kadahilanan. Para sa mga alon sa paligid ng 100A, kahit na bahagyang maluwag na mga turnilyo sa terminal ay maaaring makabuo ng sapat na init upang matunaw ang plastic housing sa loob ng napakaikling panahon. Inirerekomenda ng PUGAO ang paggamit ng isang propesyonal na torque wrench at pana-panahong suriin ang higpit ng mga koneksyon sa mga kable.
