Ang papel ng mga miniature circuit breaker

Mga maliliit na circuit breaker(MCBs) ay mga overcurrent protection device na malawakang ginagamit sa mga low-voltage power distribution system, pangunahin para sa overload at short-circuit na proteksyon at madalang na pagpapatakbo ng switching. Ang kanilang mga pangunahing pag-andar ay kinabibilangan ng:

1. Overload na Proteksyon

Kapag ang line current ay lumampas sa isang itinakdang threshold (hal., isang sustained current na 1.45 beses ang rated current), dinidiskonekta ng circuit breaker ang circuit sa pamamagitan ng thermal trip mechanism, na pinipigilan ang overheating at sunog na dulot ng mga wire. Halimbawa, sa tag-araw, kapag ang air conditioning ay tumatakbo nang matagal at ang kasalukuyang lumalampas sa limitasyon, ang MCB ay maaaring mag-activate kaagad.

2. Proteksyon ng Short-Circuit

Kapag ang isang short-circuit fault ay bumubuo ng isang transient high current, ang electromagnetic trip device ay mabilis na dinidiskonekta ang circuit sa loob ng millisecond, na nililimitahan ang saklaw ng fault. Sa mga pang-industriyang sitwasyon, mapipigilan ng feature na ito ang mga linya ng produksyon na maparalisa ng mga short circuit.

3. Undervoltage Protection (mga piling modelo)

Kapag bumaba nang husto ang boltahe o nagkaroon ng pagkawala ng kuryente, ilalabas ng undervoltage trip device ang armature nito, pinapatay ang kuryente at nangangailangan ng manual na pag-reset upang maiwasan ang paggana ng kagamitan sa abnormal na boltahe.

4. Line Operation Switching

Sa ilalim ng normal na mga kondisyon ng operating, maaari itong gamitin bilang isang madalang na circuit on/off switch, na angkop para sa pagpapanatili ng kagamitan o pansamantalang pagsasaayos ng power supply.

00:00 Ang Kahalagahan ng Mga Miniature Circuit Breaker

00:14 Mga Early Circuit Protection System

00:31 Mga Bentahe ng Miniature Circuit Breaker

00:41 Mga Prinsipyo ng Paggawa ng Mga Miniature Circuit Breaker

01:19 Mga Mekanismo ng Proteksyon ng Short-Circuit

01:31 Mga Panganib sa Arc at Mga Bahagi ng Arc-Quenching

01:48 Overload na Mga Mekanismo ng Proteksyon

02:11 Ang Pagkakaiba sa pagitan ng Short-Circuit at Overload

Mga Sitwasyon ng Application

Residential: Pinoprotektahan ang mga circuit tulad ng ilaw at mga socket, na ang bawat circuit ay nangangailangan ng hiwalay na configuration (hal., 20A para sa kusina at 16A para sa isang light cord).

Mga Komersyal na Gusali: Tinitiyak ang matatag na operasyon ng mga sistema tulad ng mga air conditioner at elevator sa mga shopping mall at mga gusali ng opisina.

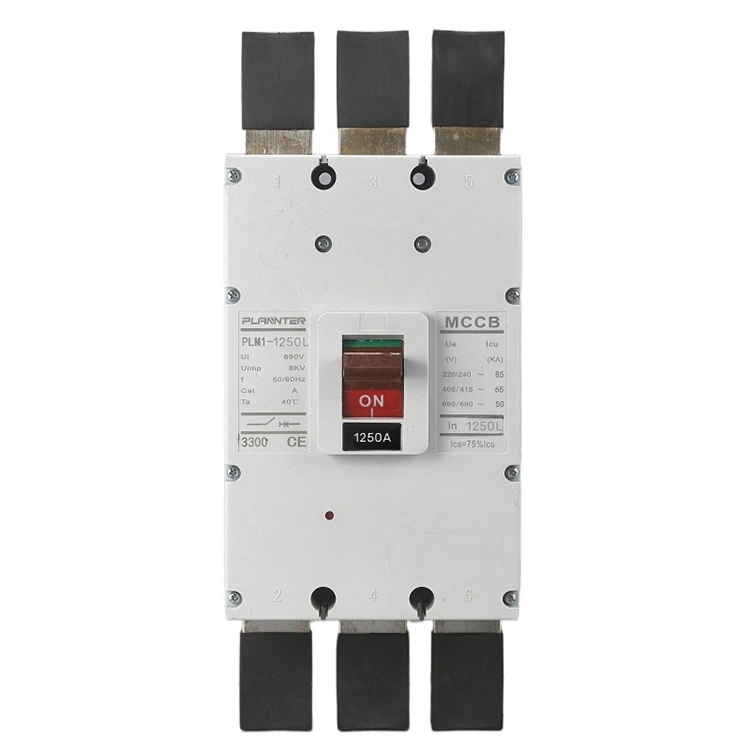

Pang-industriya: Nagbibigay ng end-of-line na proteksyon para sa mga kagamitan sa produksyon, na bumubuo ng isang tiered na sistema ng proteksyon na may pang-industriya na gradomga circuit breaker(tulad ng mga MCCB).

Mga Pamantayan sa Teknikal

Dapat sumunod sa T/CEEIA 255-2016 at iba pang mga pamantayan, na nangangailangan ng mechanical lifespan na 4,000 cycle o mas mataas, insulation resistance sa mga temperatura hanggang 750°C, at malinaw na pagmamarka ng rated current at breaking capacity.
