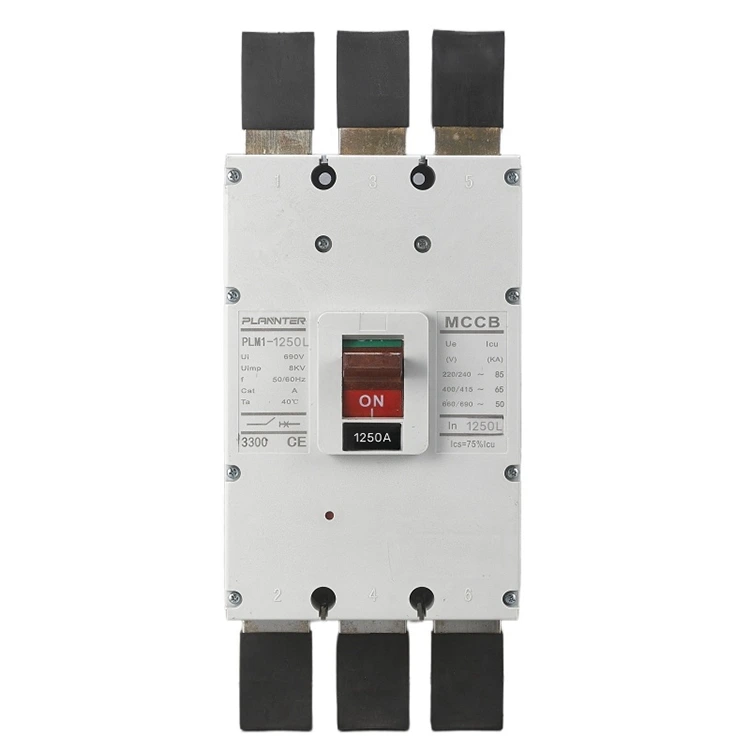

AC 690V Molded Case Breaker

Ano ang AC 690V Molded Case Breaker?

AnAC 690V Molded Case Breakeray isang high-voltage protection device na idinisenyo upang pangalagaan ang mga electrical circuit mula sa mga overload, short circuit, at faults. Hindi tulad ng mga karaniwang 400V breaker, ang yunit na ito ay inengineered upang pangasiwaan ang mas mataas na antas ng boltahe, na ginagawa itong perpekto para sa pagbabawas ng mga laki ng cable at pagpapabuti ng kahusayan ng enerhiya sa mabibigat na pang-industriya at malalaking komersyal na aplikasyon.

Pagtutukoy ng produkto

Mga Pangunahing Tampok at Teknikal na Pagtutukoy

Boltahe at Kapasidad

• Na-rate na Boltahe:690V AC (50/60Hz).
• Short-Time Withstand Current (Icw):Na-rate sa 85 kA/1s hanggang 100 kA/1s, tinitiyak na mananatiling buo ang unit sa panahon ng mga short-circuit na peak.
• Kapasidad ng Pagsira ng Serbisyo (Mga Ic):75% hanggang 100% ng Icu, na nagpapahintulot sa breaker na bumalik sa operasyon nang walang maintenance pagkatapos mag-clear ng fault.

Kasalukuyang Rating

Available sa iba't ibang laki ng frame, kabilang ang mga high-current na modelo hanggang sa1250A, na angkop para sa mga pangunahing tagapagpakain ng pamamahagi.

Mga Yunit ng Biyahe

Nilagyan ng mga intelligent trip unit na nag-aalok ng staged na proteksyon:

• Matagal na pagkaantala:Para sa overload na proteksyon (inverse-time tripping).
• Maikling oras na pagkaantala:Para sa pumipili na koordinasyon sa panahon ng bahagyang mga maikling circuit.
• Agad na operasyon:Para sa kritikal na short-circuit interruption (15ms–30ms kabuuang breaking time).

Mga pamantayan

Ganap na sumusunod sa mga pamantayan ng IEC 60947-2 at GB, na tinitiyak ang pagiging tugma at kaligtasan sa buong mundo.

Pangunahing Kalamangan

Bakit pumili ng amingAC 690V Molded Case Breaker?

• Superior Stability:Ang mataas na rating ng Icw ay ginagarantiyahan ang dynamic at thermal stability laban sa mga biglaang short circuit.
• Walang Harang na Kapangyarihan:Ang mataas na kakayahan ng ICs ay nangangahulugan na ang breaker ay maaaring humawak ng pinakamataas na mga pagkakamali at patuloy na gumagana, na pinapaliit ang downtime.
• Pinili na Proteksyon:Tinitiyak ng mga tumpak na setting ng biyahe na ang sira lamang na circuit ang nakahiwalay, na pinapanatili ang lakas ng pangunahing linya.

Mga aplikasyon

Ang aming mga breaker ay mahalaga para sa sentral na pamamahagi ng kuryente sa mahirap na kapaligiran:

• Mabigat na Industriya:Mga planta ng kemikal, gilingan ng bakal, at mga pasilidad sa pagmamanupaktura ng sasakyan.
• Kritikal na Imprastraktura:Central power rooms sa mga pangunahing ospital at airport terminal.
• Malaking Gusali:Pinoprotektahan ang mga silid ng sensitibong kagamitan at pamamahagi ng kapangyarihan sa buong mga pakpak ng gusali.

Bakit Pumili ng Pugao Electric?

Bilang isang propesyonalManufacturersaTsina, naniniwala kami na ang mga advanced na kagamitan ay ang pundasyon ng kalidad.

• Matalinong Paggawa:Gumagamit kami ng mga automated winding machine at mga precision injection molding system na kontrolado ng computer.
• Pare-parehong Kalidad:Ang mga key bolts ay pinatuyo ng mga naka-calibrate na tool, at ang bawat unit ay sinusuri para sa stroke, contact pressure, at full-load na operasyon.
• Mabilis na Paghahatid:Ang aming mahusay na mga linya ng produksyon ay nagbibigay-daan sa amin upang makapaghatid ng mga order nang mabilis nang hindi nakompromiso ang pagganap.

FAQ

Ano ang breaking capacity ng isang 690V AC MCCB?

Karaniwang nagtatampok ang aming mga unit ng ultimate breaking capacity (Icu) na hanggang 100kA at service breaking capacity (Ics) na 75-100% ng Icu.

Anong mga kasalukuyang rating ang available para sa 690V MCCBs?

Nag-aalok kami ng malawak na hanay ng mga rating, karaniwang mula 100A hanggang 1250A o 1600A, depende sa laki ng frame.

Ano ang mga karaniwang uri ng paglalakbay?

Kasama sa mga karaniwang uri ang Thermal-Magnetic (TM) para sa pangkalahatang paggamit at Electronic (Microprocessor-based) para sa tumpak na proteksyon at komunikasyon.

Ang mga 690V breaker ba ay angkop para sa DC?

Sa pangkalahatan, hindi. Ang mga AC breaker ay umaasa sa kasalukuyang zero-crossing upang mapatay ang mga arko. Ang mga DC system ay nangangailangan ng mga partikular na DC-rated na breaker maliban kung ang AC breaker ay tahasang derated at certified para sa DC na paggamit.

Saan ginagamit ang 690V MCCBs?

Ginagamit ang mga ito sa mabigat na pamamahagi ng industriya, nababagong enerhiya (solar/hangin), at malalaking komersyal na pasilidad upang mabawasan ang mga gastos sa cable at mapabuti ang kahusayan.

Ano ang pagkakaiba sa pagitan ng 400V at 690V MCCB?

Ang isang 690V MCCB ay may mas mataas na lakas ng pagkakabukod at mga kakayahan sa arc-quenching upang mahawakan nang ligtas ang mas mataas na stress ng boltahe.

Ano ang ibig sabihin ng 3-pole at 4-pole?

Pinoprotektahan ng mga 3-pole breaker ang tatlong yugto (L1, L2, L3). Pinoprotektahan ng 4-pole breaker ang tatlong phase kasama ang neutral (N) conductor.
