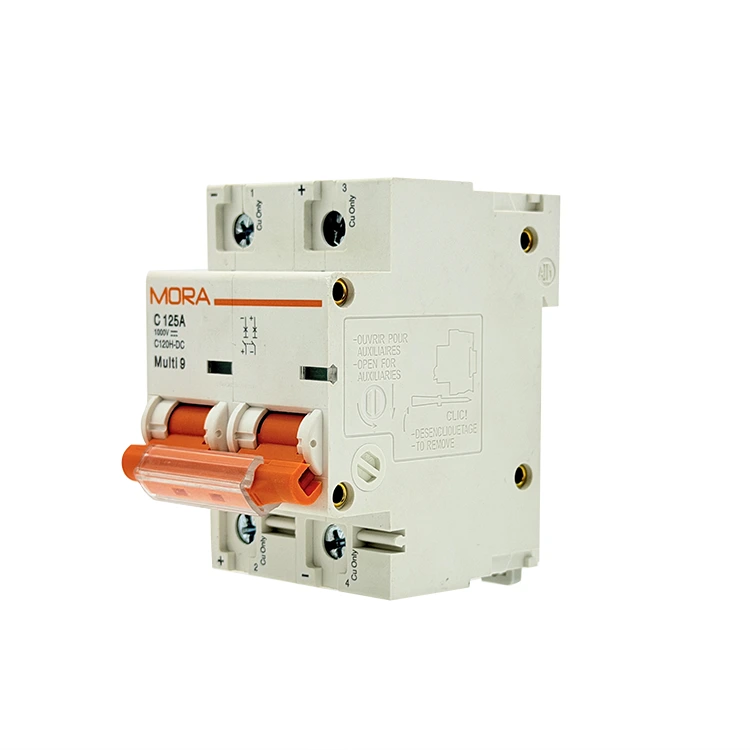

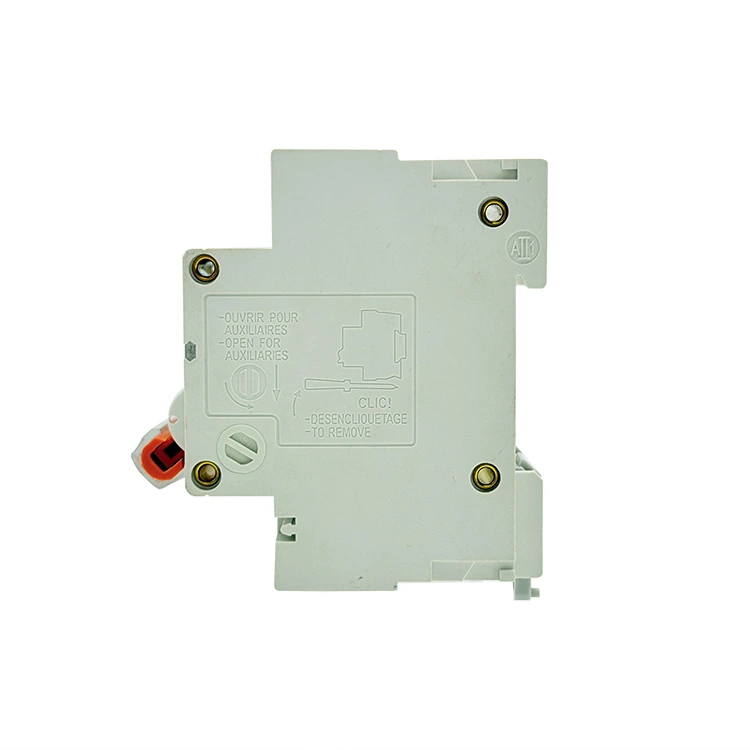

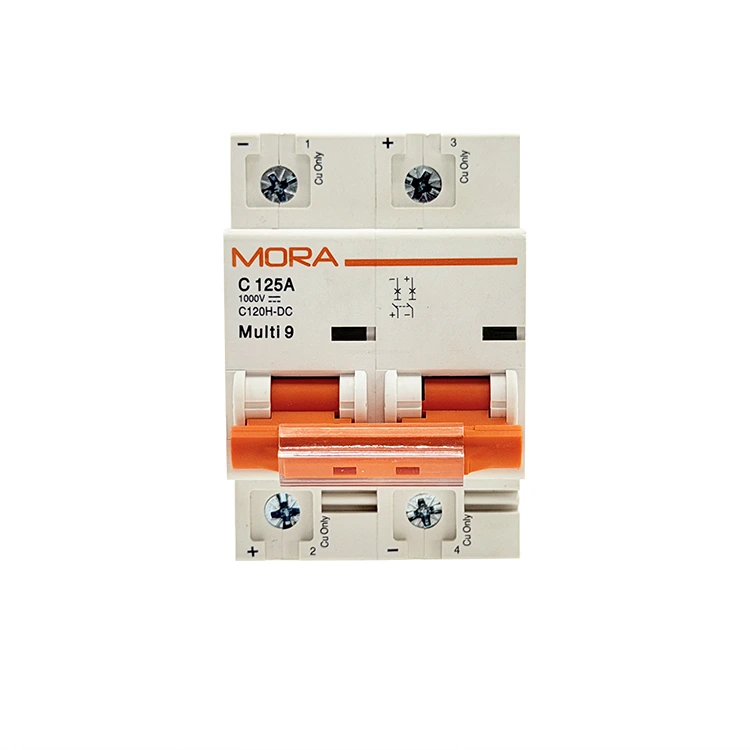

NC Series 2P DC Miniature Circuit Breaker

Bilang isang advanced na pabrika ng NC Series 2P DC Miniature Circuit Breaker na nakabase sa China, ang PUGAO (Mora) ay gumagawa ng mga high-performance na two-pole protective switch na nagtatampok ng mga pinahusay na kapasidad sa pagsira at isang naka-streamline na modular frame. Bawat unit ay gumagamit ng automated spot-welding at na-optimize na dual permanent-magnet arc runner para pangalagaan ang kritikal na telecom, imbakan ng enerhiya, at komersyal na solar infrastructure.

Ano ang Pinagkaiba ng Serye ng NC sa Mga Karaniwang DC Breaker?

Mabilis na umuusbong ang mga Industrial DC grids, patungo sa mas mataas na density ng enerhiya at mas mahigpit na mga configuration ng cabinet. Habang ang mga tradisyunal na residential-grade breaker ay nakompromiso sa thermal dissipation kapag lumiit, ang NC Series 2P DC Miniature Circuit Breaker ay nagtatampok ng muling idinisenyong panloob na arkitektura ng istruktura na tahasang binuo para sa mga komersyal na operasyon na may mataas na maaasahan.

Sa pamamagitan ng pagsasama ng dual-pole physical isolation sa isang space-saving modular chassis, pinapaliit ng NC Series ang faceplate real estate sa loob ng mga distribution board habang pinapalawak ang mga internal creepage distance—ang pinakamaikling daanan sa ibabaw ng isang insulating material sa pagitan ng dalawang conductive parts—upang maiwasan ang mga localized tracking faults.

Mga High-Density Solar Combiner Hub

Ang mga modernong solar setup ay nangangailangan ng mga compact na bahagi upang magkasya ang mas maraming string input sa mas maliliit na panlabas na enclosure. Ang NC Series ay nagbibigay-daan sa malinis na side-by-side array clustering, na namamahala sa positibo at negatibong return rails ng isang 600V DC string sa loob ng isang compact housing profile nang hindi sinasakripisyo ang side-clearance na bentilasyon.

Centralized Telecom Battery Banks

Sa mga sistema ng komunikasyon na tumatakbo sa mga naka-stabilize na low-to-medium voltage na pag-backup ng baterya, ang pag-clear ng fault nang hindi nahuhulog ang buong rack ay mahalaga. Nagbibigay ang miniature circuit breaker na ito ng independiyenteng proteksyon ng circuit ng sangay, agad na naghihiwalay ng mga solong string ng baterya o mga module ng pag-charge habang nananatiling live ang mga katabing operasyon.

Mga Pagtutukoy ng Materyal

Ang sumusunod na engineering matrix ay kumakatawan sa mga baseline operating parameter na na-verify sa aming mga automated na factory testing lines:

Paano Nakakamit ng Serye ng NC ang 10kA Breaking Capacity?

1. Dual-Force Magnetic Blowout Channels

Sa mas mataas na boltahe hanggang sa 600V DC, ang pagguhit ng isang electrical arc ay madaling maging isang sustained arc plasma event na ganap na natutunaw ang mga karaniwang circuit breaker contact. Ang NC Series 2P DC Miniature Circuit Breaker ay nakikipaglaban dito gamit ang dalawahang mataas na lakas na permanenteng magnet na naka-embed sa magkabilang gilid ng bawat contact path. Kapag humiwalay ang mga contact, lumilikha ang mga magnet na ito ng direksyong magnetic field na agad na nag-uunat sa arko, pinipilit itong alisin sa mga silver pad at hinihipan ito sa isang heavy-duty na 11-plate na steel arc chute kung saan ito ay nahahati at pinalamig sa loob ng 4.5 millisecond.

2. High-Speed ​​Mechanical Trip Cross-Linkage

Ang paghahati ng positibo at negatibong mga riles sa dalawang magkaibang mga poste ay nangangahulugan na ang parehong mga landas ay dapat bumukas nang eksakto sa parehong oras. Gumagamit ang NC Series ng panloob na cross-linkage trip bar na nagla-lock sa parehong mekanikal na mekanismo nang magkasama. Kung ang isang overcurrent fault ay nangyari sa positibong bahagi, ang panloob na bar ay mekanikal na tinataboy ang negatibong poste sa parehong pagkakataon, na nagbibigay ng kumpletong galvanic isolation at pinipigilan ang mapanganib na boltahe na back-feeding.

3. Automated Laser Spot-Welding at Calibration

Ang manu-manong pagpupulong ng bahagi ay nagpapakilala ng mga pagkakaiba-iba ng istruktura na maaaring magdulot ng hindi pantay na panloob na pagtutol sa pagitan ng dalawang poste. Tinatanggal ng PUGAO (Mora) ang variable na ito ng tao sa pamamagitan ng paggawa ng NC Series sa isang ganap na automated na linya ng produksyon ng micro-breaker. Ang mga advanced na laser spot-welding machine ay nagla-lock sa mga copper shunt, bimetal, at magnetic coils sa tumpak na geometric alignment, na tinitiyak ang balanseng panloob na mga resistensya at pagtutugma ng mga trip curve sa bawat production lot.

Field Installation Protocol

1. I-verify ang Zero Voltage:I-de-energize ang Loop. Buksan ang lahat ng upstream solar disconnect switch o mga link sa paghihiwalay ng baterya. Gumamit ng digital multimeter upang subukan ang parehong positibo at negatibong papasok na mga cable, na nagpapatunay na mayroong 0V bago ipasok ang mga wire sa mga terminal port.

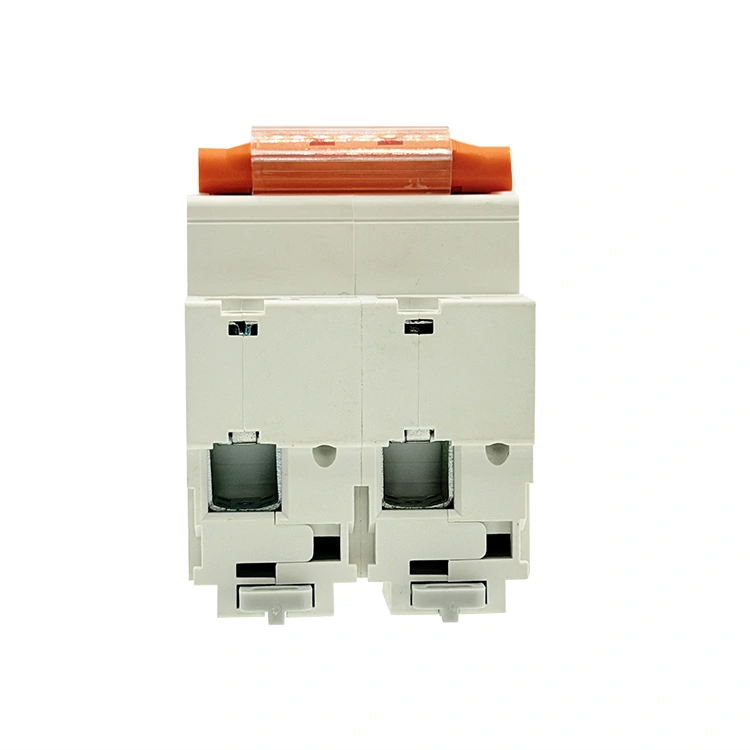

2. Sumakay sa DIN Rail:Kalakip ng Riles. Ikabit ang itaas na likurang bracket ng NC Series frame sa isang karaniwang 35mm DIN rail. Pindutin nang mahigpit ang ibabang gilid ng casing hanggang ang spring-loaded na plastic slider ay mahigpit na pumuwesto sa rail.

3. Ihanay ang mga Polarity Marker:Polarity Match. Suriin ang (+) at (-) na mga simbolo na nakatatak sa harap na mukha ng NC Series 2P DC Miniature Circuit Breaker. Ikonekta ang iyong papasok na positibong cable sa tuktok ng Pole 1 (minarkahan na positibo) at ang iyong papasok na negatibong cable sa tuktok ng Pole 2 (minarkahang negatibo). Babala: Ang pag-reverse ng layout na ito ay pumipigil sa mga panloob na magnet na itulak ang arko sa mga cooling chute.

4. Torque Terminal Turnilyo:Ligtas na Koneksyon. Ipasok nang buo ang malinis na hinubad na mga copper wire sa mga serrated tunnel clamp. Gamit ang isang naka-calibrate na torque screwdriver, higpitan ang mga terminal screw sa 2.0–2.5 Nm. Ang mga maluwag na koneksyon sa terminal ay bumubuo ng lokal na init na humahantong sa napaaga na thermal tripping.

FAQ sa Application

Ano ang ginagawang mas ligtas ang NC Series 10kA breaking capacity kaysa sa karaniwang mga alternatibong 6kA para sa mga system ng baterya?

Ang mga bangko ng baterya ay maaaring maghatid ng napakalaking short-circuit na alon sa loob ng millisecond sa panahon ng direktang pagkakamali. Ang isang breaker na may rating na 6kA lamang ay maaaring makaranas ng contact welding o pagkawasak ng pabahay kung ang enerhiya ng fault ay lumampas sa mga mekanikal na limitasyon nito. Tinitiyak ng na-upgrade na 10kA na rating ng NC Series 2P DC Miniature Circuit Breaker na ligtas nitong maalis ang matitindi, mataas na enerhiya na mga short circuit ng baterya nang hindi sinisira ang breaker housing o nakakasira ng mga kalapit na bahagi.

Maaari bang i-wire ang NC Series 2P breaker sa isang series loop upang mahawakan ang mas matataas na boltahe ng DC?

Oo. Kung ang boltahe ng iyong system ay lumampas sa single-pole rating, maaari mong patakbuhin ang positibong conductor sa magkabilang poste sa serye (pagpasok sa tuktok ng Pole 1, pagtalon mula sa ibaba ng Pole 1 hanggang sa tuktok ng Pole 2, at paglabas sa ibaba ng Pole 2). Hinahati nito ang kabuuang boltahe sa dalawang magkahiwalay na arc chamber, na nagpapahintulot sa breaker na ligtas na pamahalaan ang mas mataas na pangkalahatang mga boltahe.

Paano dapat isaalang-alang ng mga inhinyero ng disenyo ang mataas na init ng kapaligiran sa loob ng mga selyadong panlabas na enclosure?

Ang mga panloob na bimetallic strip ay na-calibrate sa isang factory standard na baseline na 30°C. Kapag inilagay sa loob ng isang unventilated outdoor combiner box kung saan ang init ng paligid at direktang sikat ng araw ay nagtutulak sa mga panloob na temperatura hanggang 55°C, ang mga bimetallic na elemento ay paunang lumalawak. Ibinababa nito ang aktwal na thermal trip point sa humigit-kumulang 83% hanggang 85% ng kasalukuyang rate nito. Upang maiwasan ang istorbo na tripping, dapat isama ng mga inhinyero ang mga passive cooling louver o palakihin ang rating ng breaker sa pamamagitan ng paglalapat ng mga karaniwang thermal derating table.
