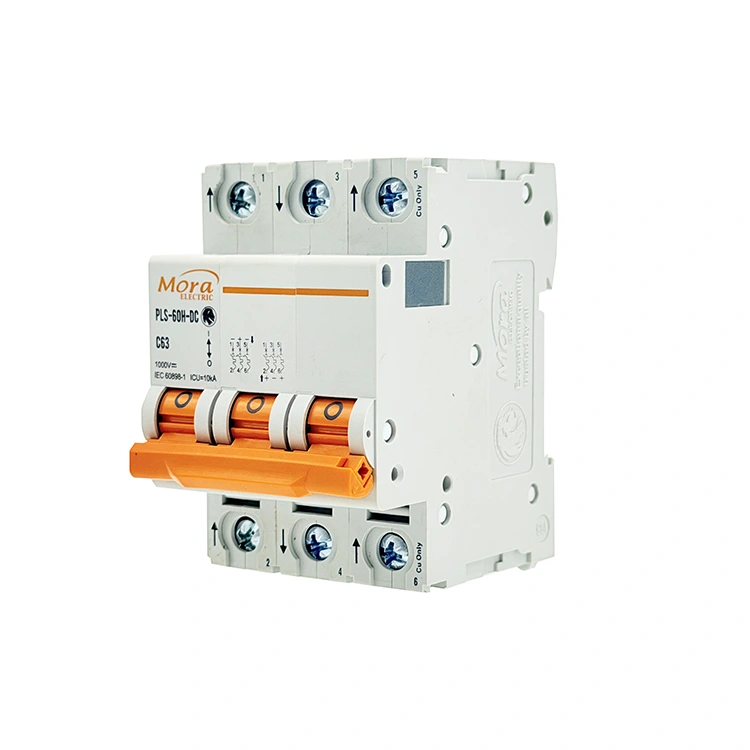

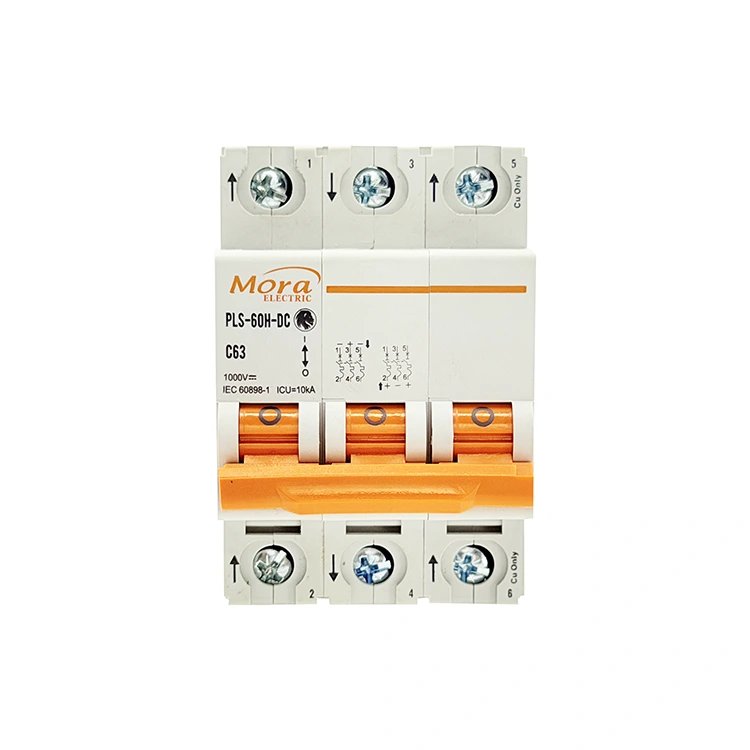

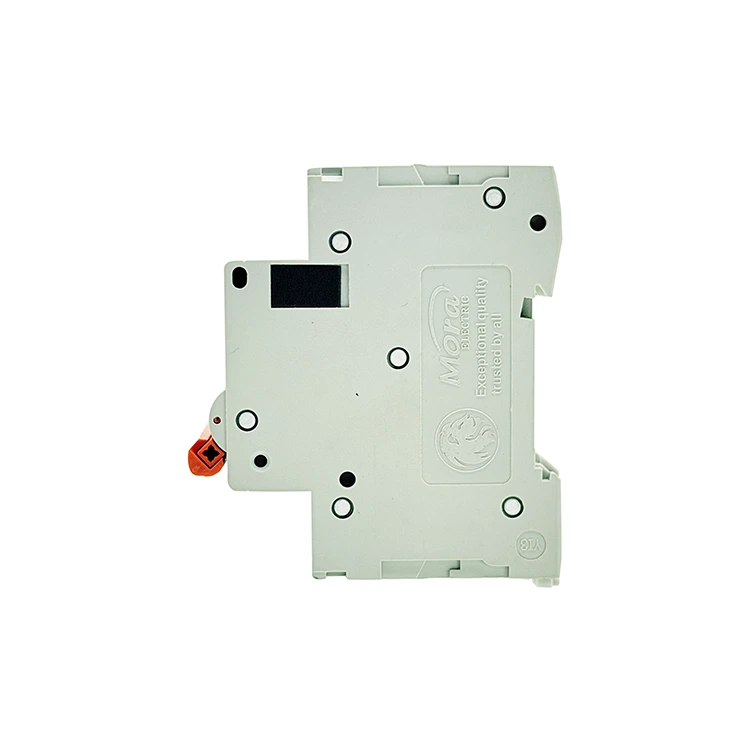

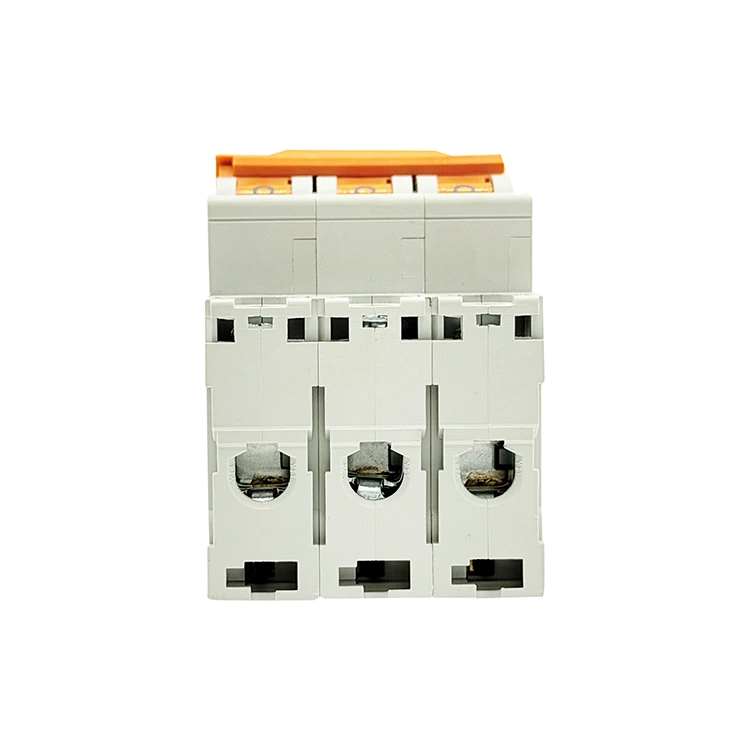

C65 3 Pole DC Circuit Breaker

Nagpapatakbo bilang isang itinatag na pabrika ng C65 3 Pole DC Circuit Breaker sa China, ang PUGAO (Mora) ay gumagawa ng masungit na 3-poste na electrical switch na na-optimize upang matakpan ang maramihang high-voltage DC path nang sabay-sabay; ang 3P breaker na ito ay gumagamit ng automated component calibration at triple permanent magnet arc-extinguishing chambers upang mahawakan ang mga espesyal na pangangailangan sa off-grid at pang-industriya na utility storage.

Saan Talagang Naglalagay ang mga Inhinyero ng 3P DC Switch?

Ang mga karaniwang mas mababang boltahe na solar installation ay kadalasang nagtatakip sa 250V o 500V DC, na nagbibigay-daan sa mga simpleng single o double-pole na mga wiring loop. Gayunpaman, habang lumalaki ang malakihang industriyal na komersyal na solar array, off-grid farm system, at malalaking central telecom facility, nahaharap ang mga system engineer sa mga natatanging pagpipilian sa disenyo na nangangailangan ng 3-pole na configuration tulad ng C65 3 Pole DC Circuit Breaker.

750V DC High-Voltage Series Interconnection

Upang i-maximize ang kahusayan sa output at limitahan ang mga pagkalugi ng system line transmission sa mga malalayong distansya, madalas na pinipili ng mga inhinyero na magpatakbo ng mga string ng solar panel sa isang mahabang pagkakasunud-sunod ng serye. Ang stacking na ito ay nagtutulak ng mga open-circuit na boltahe hanggang sa 750V DC. Dahil ang mga karaniwang indibidwal na breaker chamber ay na-rate para sa 250V bawat isa, ang isang 3P unit ay nagbibigay-daan sa mga inhinyero na i-loop ang positibong konduktor sa pamamagitan ng dalawang pole sa isang serye ng mga wiring pattern habang niruruta ang negatibong konduktor sa ikatlong poste. Hinahati nito ang electrical stress nang pantay-pantay sa lahat ng tatlong micro-environment.

Three-Wire Floating DC Networks

Gumagamit ang ilang partikular na heavy-duty na pang-industriyang processing setup at mining haulage equipment ng isang espesyal na center-tapped o three-wire ungrounded DC distribution topology (binubuo ang Positive, Negative, at Neutral/Ground reference wires). Ang isang 3-pole na protective switch ay naghihiwalay sa lahat ng tatlong natatanging kasalukuyang nagdadala ng mga conductor nang sabay-sabay sa panahon ng isang fault, na pinuputol ang potensyal para sa mali-mali na stray return currents.

Paghihiwalay ng Backup na Imbakan ng Baterya na Dalawahan-Pinagmulan

Sa mga localized na telecom switching node, maaaring i-configure ang isang 3-pole hardware chassis upang pamahalaan ang isang split-bus arrangement—gaya ng paglipat ng dalawang magkahiwalay na positibong papasok na linya ng bangko ng baterya sa tabi ng iisang shared common return line. Binabawasan nito ang mga kinakailangan sa espasyo ng panel sa loob ng mga rack ng kagamitan na limitado sa espasyo.

Mga Kakayahang Pagganap

Ang mga operating threshold at mga materyales sa engineering na tinukoy sa ibaba ay mahigpit na pinananatili sa aming mga automated na kalidad ng verification benches:

Anong Mga Teknolohiya ang Pinipigilan ang Internal Contact Fusion sa 750V?

1. Triple Permanent Magnet Blown-Arc Systems

Ang mga high-voltage na direktang kasalukuyang arko ay hindi tumatawid sa isang natural na zero-current na estado, ibig sabihin, maaari nilang mapanatili ang isang mataas na temperatura na channel ng plasma sa pagitan ng mga pagbubukas ng mga contact na madaling natutunaw ang mga karaniwang bahagi ng tanso. Upang malutas ito, ang aming C65 3 Pole DC Circuit Breaker ay nagsasama ng mga independiyenteng permanenteng magnet sa loob ng bawat isa sa tatlong indibidwal na mga poste nito. Ang mga magnet na ito ay lumikha ng isang malakas na lokal na magnetic field na nagtataboy sa arko, pisikal na hinihipan ito palayo sa mga contact pad at hinihimok ito nang malalim sa isang 9-plate na steel cooling grid. Hinahati at pinapatay ng pagkilos na ito ang arko sa loob ng 5 millisecond.

2. Synchronous Mechanical Latch Linkage

Kung ang isang poste ay naantala sa pagbukas sa panahon ng isang mataas na boltahe na fault, ang natitirang poste ay nagdudulot ng matinding stress ng kuryente, na nagiging sanhi ng pagkasunog sa terminal. Binubuo ng PUGAO (Mora) ang mga breaker na ito na may matibay na internal mechanical link bar na nagkokonekta sa lahat ng tatlong sub-mekanismo ng poste. Kung ang isang short-circuit fault ay nag-trigger sa magnetic trip coil sa alinmang poste, pinipilit ng common-trip link bar ang lahat ng tatlong pole na bumaba nang sabay-sabay, na pumipigil sa mga mapanganib na single-line na energized na kondisyon.

3. Precision Factory Spot-Welding Control

Ang mga pagkakaiba-iba sa terminal resistance sa loob ng mga multi-pole breaker ay humahantong sa hindi pantay na kasalukuyang distribusyon at mga localized na hot spot sa loob ng mga distribution box. Iniiwasan ng aming 5,000-square-meter na pasilidad sa pagmamanupaktura ang isyung ito sa pamamagitan ng paggamit ng isang automated na linya ng produksyon ng micro-breaker. Ang mga awtomatikong pagsuntok at mga spot-welding machine ay nagla-lock sa mga panloob na shunt at mga copper contact assemblies sa mga tumpak na posisyon, na nagbibigay ng magkaparehong antas ng panloob na pagtutol sa lahat ng tatlong poste.

Gabay sa Pag-troubleshoot para sa Mga Kumplikadong Isyu sa Field

• Ang C65 3 Pole DC Circuit Breaker toggle handle ay awtomatikong nire-reset sa gitnang posisyon sa panahon ng paunang pagsisimula ng system

Bakit ito nangyayari:Ang panloob na mechanical latch ay bumaba kapag may downstream short circuit, o ang positive series loop jumper wire ay na-miswired sa isang negatibong contact terminal, na lumilikha ng dead short sa mga pole.

Paano ito ayusin:Ihiwalay nang buo ang pangunahing power loop. Suriin ang configuration ng iyong loop jumper laban sa eskematiko ng serye. Gumamit ng insulation resistance tester sa mga downstream na linya para maghanap ng mga shorted wire o insulation break bago subukang i-on muli ang switch.

• Ang isang pole port ay nagpapakita ng mataas na pagtaas ng temperatura kumpara sa mga katabing terminal port

Bakit ito nangyayari:Ang terminal screw para sa partikular na port ay kulang sa torque sa panahon ng field setup, o ang mga wire strand sa loob ng tunnel clamp ay hindi pantay na na-compress.

Paano ito ayusin:I-shut down ang power transmission. Alisin ang konduktor mula sa mainit na port, siyasatin ang mga tansong hibla para sa pagkasira ng arcing o oksihenasyon, putulin at muling i-strip ang cable kung kinakailangan, muling ipasok ito, at gumamit ng naka-calibrate na torque wrench upang higpitan ang turnilyo sa 2.5 Nm.

FAQ ng Engineering at Application

Bakit kaya ng isang 3P DC breaker ang mas matataas na boltahe kapag naka-wire sa isang series loop configuration?

Ang bawat independiyenteng pole chamber ng isang miniature circuit breaker ay inengineered upang ligtas na pawiin ang hanggang 250V DC sa ilalim ng mga kundisyon ng fault. Sa pamamagitan ng pag-cascade ng positibong kasalukuyang landas sa pamamagitan ng dalawang indibidwal na mga poste sa serye bago ito lumabas sa inverter, ang kabuuang boltahe ng stress sa mga contact sa panahon ng isang arc event ay nahahati mula 500V hanggang 250V bawat silid, na nagpapahintulot sa system na madaling mahawakan ang mas mataas na pangkalahatang boltahe.

Ano ang mga kahihinatnan ng pagpapatakbo ng paglaktaw sa positibong loop jumper at pag-wire ng tatlong magkakahiwalay na indibidwal na solar string sa tatlong indibidwal na mga poste?

Kung magpapatakbo ka ng tatlong independiyenteng mga string sa pamamagitan ng iisang breaker chassis nang hindi itinatali ang mga ito nang magkakasunod, ang pinakamataas na rating ng boltahe para sa bawat string ay dapat manatili sa ibaba 250V DC. Kung ang anumang indibidwal na string ay lumampas sa threshold na ito at nakakaranas ng isang fault, ang single-pole chamber nito ay magkukulang ng boltahe-spliting na kakayahan na kinakailangan upang pawiin ang nagreresultang mataas na boltahe na arko, na humahantong sa panloob na pagkasira ng pabahay.

Paano nakakaapekto ang tuluy-tuloy na pagkakalantad sa mataas na solar radiation sa internal bimetallic strip calibration sa loob ng isang selyadong combiner enclosure?

Ang aming mga bimetallic strips ay naka-calibrate sa isang kinokontrol na factory baseline na 30°C. Kapag nakapaloob sa isang unventilated outdoor combiner box kung saan ang init ng araw ay nagtutulak sa mga panloob na kondisyon ng kapaligiran hanggang sa 55°C, ang mga bimetallic strip sa loob ng C65 3 Pole DC Circuit Breaker ay lumalawak nang maaga. Pinapababa nito ang aktwal na thermal overload trip point sa humigit-kumulang 83% hanggang 85% ng nominal na rate ng kasalukuyang nito. Upang kontrahin ito, dapat isama ng mga inhinyero ang mga passive cooling louver o palakihin ang rating ng breaker sa panahon ng paunang bahagi ng disenyo ng system.
