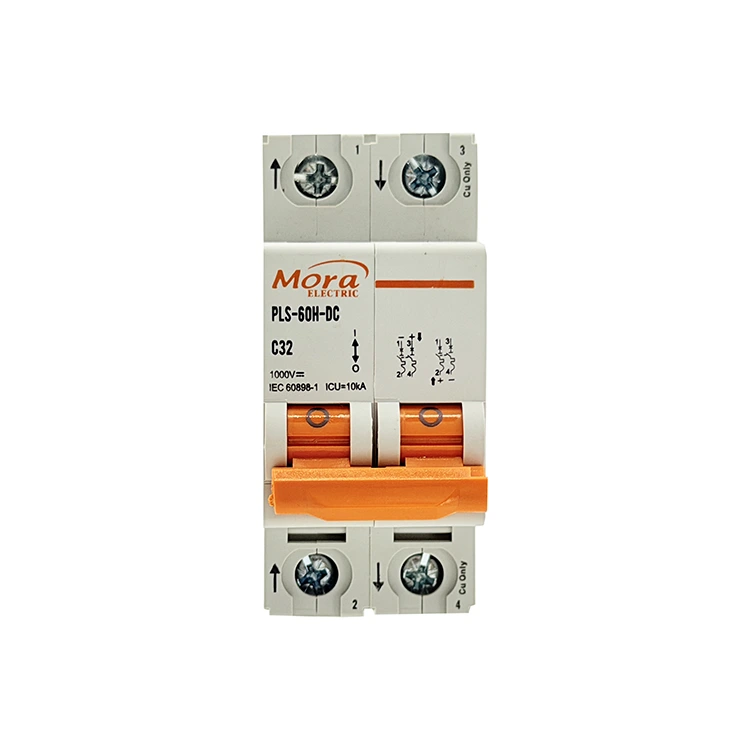

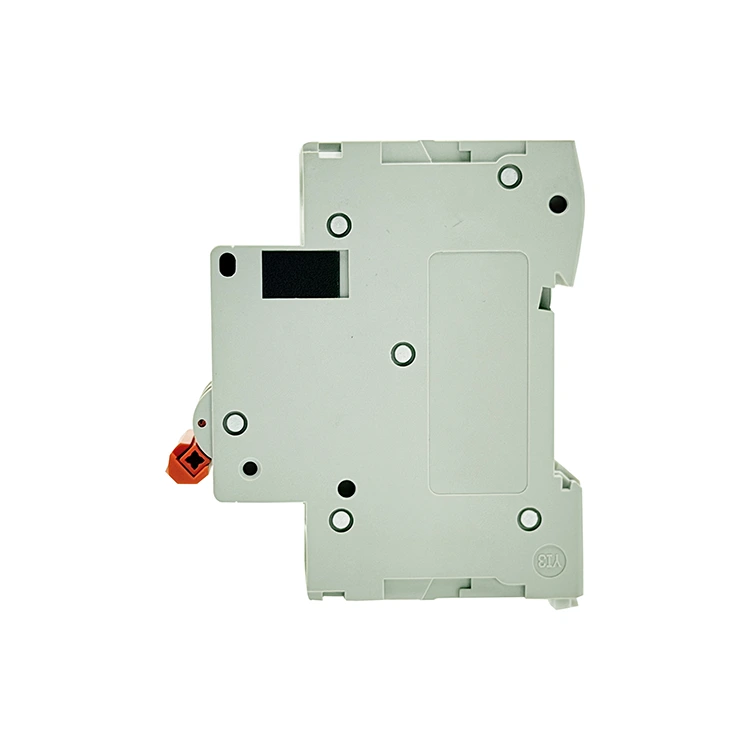

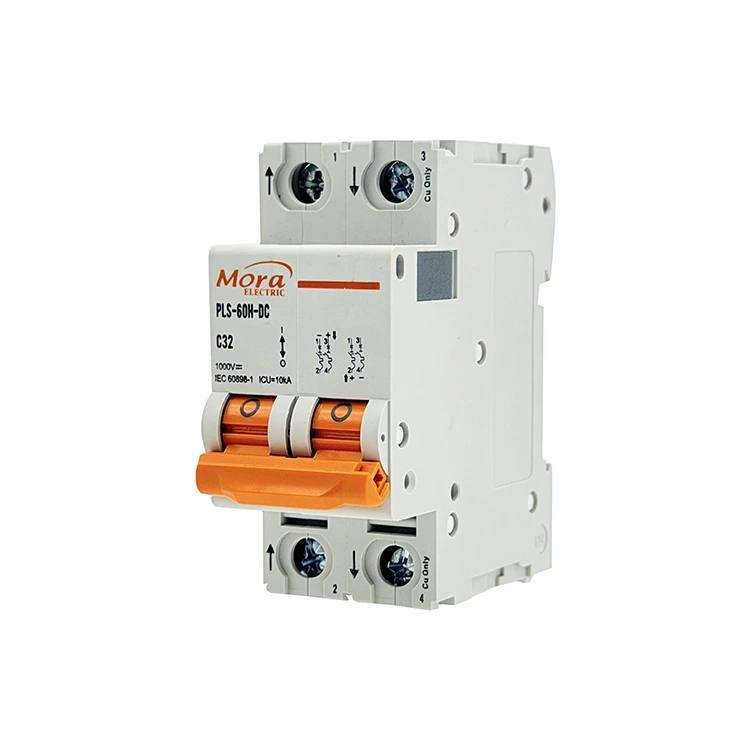

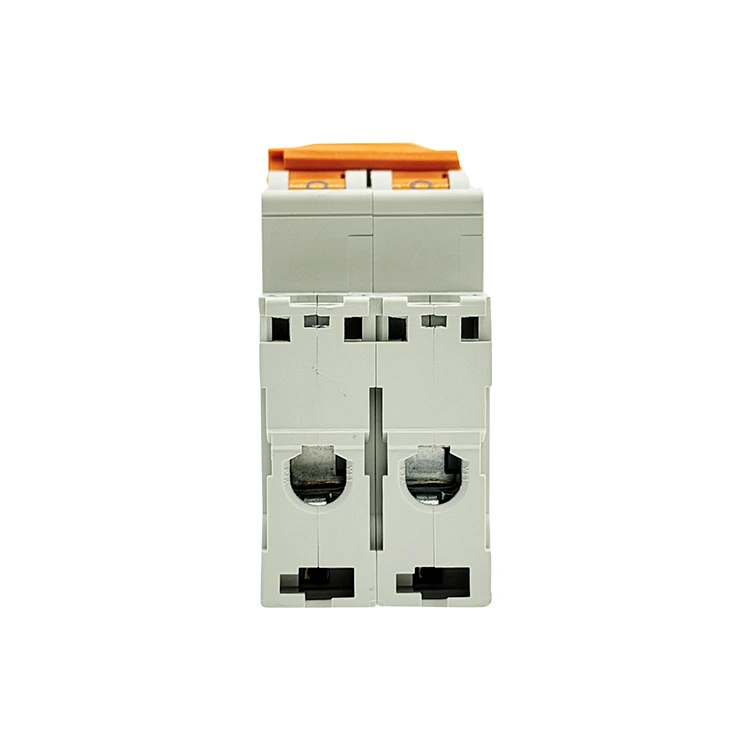

C65 2 Pole DC Circuit Breaker

Bilang isang pinagkakatiwalaang pabrika ng C65 2 Pole DC Circuit Breaker na nakabase sa China, ang PUGAO (Mora) ay gumagawa ng mga multi-pole na low-voltage switch na idinisenyo upang sirain ang parehong positibo at negatibong mga linya nang sabay-sabay; ang 2P thermal-magnetic breaker na ito ay umaasa sa automated na spot-welding at high-capacity na dual magnetic arc chamber para mahawakan ang mga demanding sa telecom at photovoltaic.

Teknikal na Kahulugan

Ang C65 2 Pole DC Circuit Breaker ay isang integrated electromechanical safety device na binuo upang pamahalaan at matakpan ang mas mataas na boltahe na direktang kasalukuyang (DC) na mga loop hanggang 500V. Habang ang mga alternatibong single-pole ay nakakaabala lamang sa isang gilid ng isang linya, ang isang 2-pole na configuration ay humahawak sa parehong positibo at negatibong conductor nang sabay-sabay. Ang dual-line interruption na ito ay nagbibigay ng kumpletong galvanic isolation at napakahalaga para sa mga ungrounded na floating network.

Ang aming 2P miniature circuit breaker ay nagbubuklod sa dalawang independiyenteng pole na may panloob na mekanismo ng karaniwang paglalakbay. Kung may nakitang fault ang alinmang poste, agad na bumukas ang parehong linya, na pumipigil sa boltahe mula sa back-feeding sa natitirang konduktor.

500V Lumulutang Solar PV Array

Sa mga solar array kung saan ang boltahe ng system ay pinapataas upang i-maximize ang kahusayan ng inverter, ang pag-ground sa negatibong linya ay kadalasang hindi praktikal. Ang C65 2 Pole DC Circuit Breaker ay naka-wire sa positibo at negatibong mga output ng isang PV string. Sa pamamagitan ng paghihiwalay sa parehong mga polaridad, ganap nitong inaalis ang mga potensyal na panganib sa pagkabigla sa panahon ng mga loop ng pagpapanatili sa araw.

Mataas na Kapasidad ng Battery Energy Storage System

Ang mga pang-industriya na bangko ng baterya at off-grid solar storage configuration ay madalas na tumatakbo sa 120V hanggang 400V DC setup. Ang isang single-pole device ay hindi ligtas na makakapag-alis ng double-earth fault sa mga circuit na ito. Ang pagpapatupad ng 2-pole system na ito ay nagsisiguro na ang mga short circuit saanman sa enclosure ng baterya ay magti-trigger ng malinis, komprehensibong shutdown.

Mga Imprastraktura ng Mabilis na Pag-charge ng Sasakyang De-kuryente

Ang mga komersyal na istasyon ng mabilis na pagsingil ay gumagamit ng mga high-voltage na DC path upang maglipat ng enerhiya sa mga baterya ng sasakyan. Ang circuit breaker na ito ay gumaganap bilang isang lokal na isolation checkpoint sa pagitan ng internal rectifier sub-circuit at ang pangunahing dispensing cord, na nagbibigay sa mga service technician ng mekanikal na paraan upang putulin ang lahat ng mga linya ng kuryente nang sabay-sabay.

Teknikal na Pagtutukoy

Ang mga limitasyon sa pagganap at mga hilaw na materyales na nakalista sa ibaba ay na-verify sa pamamagitan ng mga automated testing workbenches sa aming production floor:

Mga Teknikal na Benepisyo ng C65 2 Pole DC Circuit Breaker

1. Dual-Pole Synchronous Trip Linkage

Kapag nagkaroon ng high-voltage short circuit sa isang riles, maaaring makapinsala sa iyong mga inverter o data server ang isang asymmetrical na boltahe na spike. Ang aming C65 2 Pole DC Circuit Breaker ay nagtatampok ng panloob na mechanical trip bar na nag-uugnay sa parehong panloob na mga poste. Kahit na ang isang short circuit ay eksklusibo na nagaganap sa positibong rail, ang internal linkage ay mekanikal na pinipilit na bumukas ang parehong mga poste sa loob ng 5 milliseconds, na nag-aalis ng mga potensyal na hazard vectors mula sa buong sub-circuit.

2. Serye-Connected Permanent Magnet Arc Extinguishing

Ang mas mataas na mga boltahe ng DC ay bumubuo ng mas mahaba, mas matinding mga arko ng kuryente kapag naghiwalay ang mga contact. Upang kontrahin ito, ang aming 2P breaker ay dinadala ang kasalukuyang landas sa pamamagitan ng dalawang natatanging arc chamber sa serye. Ang bawat silid ay naglalaman ng mga built-in na permanenteng magnet na gumagamit ng electromagnetic na puwersa upang iunat ang arko at itulak ito sa dalawang indibidwal na 9-plate na steel cooling grids. Ang dual-chamber design na ito ay naghahati sa arc voltage, na pumapatay ng 500V DC na enerhiya nang mas mabilis kaysa sa isang single-pole na layout.

3. Automated Manufacturing at Consistent Calibration

Ang mga pagkakaiba-iba sa panloob na pagpupulong ay maaaring maging sanhi ng pagkahuli ng isang poste sa kabila sa panahon ng isang kaganapan sa paglalakbay, na lumilikha ng mga lumilipas na kawalan ng timbang sa linya. Tinatanggal ng PUGAO (Mora) ang variable na ito ng tao sa pamamagitan ng paggamit ng ganap na automated na linya ng produksyon para sa aming mga miniature circuit breaker. Ang pagsuntok, spot-welding, at paglalagay ng panloob na bahagi ay pinamamahalaan ng automated na makinarya, na tinitiyak ang magkaparehong panloob na pagtutol at magkasabay na mekanikal na timing sa magkabilang poste.

Mga Common Diagnostic Field Solutions

• Ang circuit breaker ay bumibiyahe kaagad kapag inilipat sa 'ON' na posisyon Root Cause: May direktang dead short sa pagitan ng positibo at negatibong distribution wires sa ibaba ng agos, o nagkaroon ng grounding fault sa isang ungrounded system. Solusyon: Ihiwalay ang breaker. Gumamit ng insulation resistance tester (megohmmeter) sa downstream wiring harness para mahanap ang mga shorted conductor o sirang insulation jacket. Tiyakin na ang kabuuang tuloy-tuloy na kasalukuyang ay hindi lalampas sa nominal na rating.

• Ang lokal na pagkatunaw o pagkapaso ay lilitaw sa isang terminal port Root Cause: Hindi hinigpitan ang terminal screw sa inirerekomendang torque sa panahon ng pag-install, o ang mga hindi tugmang laki ng wire ay naging sanhi ng pag-twist ng mga tansong hibla. Solusyon: Gupitin ang anumang sunog o oxidized na dulo ng cable. Muling i-strip ang insulation, ipasok ang malinis na wire core nang buo sa tunnel-type terminal clamp, at gumamit ng calibrated tool upang i-torque ang turnilyo sa 2.5 Nm.

Teknikal na FAQ

Bakit kailangang gumamit ang 500V DC system ng 2-pole breaker sa halip na mag-wire ng dalawang single-pole breaker na magkatabi?

Ang mga independyenteng single-pole breaker ay walang panloob na mekanikal na ugnayan. Kung may nangyaring fault, ang isang breaker ay maaaring magbukas ng fraction ng isang millisecond bago ang isa, o ang isa ay maaaring mabigong ganap na ma-trip. Ito ay nag-iiwan sa kabaligtaran ng tren na ganap na pinalakas at pabalik-balik na boltahe sa system, na nanganganib sa mga tauhan ng serbisyo at nagdudulot ng pagkasira ng kagamitan.

Ano ang mangyayari sa loob ng mga dual arc chamber kung ang mga papasok na positibo at negatibong linya ay naka-cross-wired?

Binabago ng cross-wiring ang direksyon ng kasalukuyang loop sa pamamagitan ng mga panloob na bahagi. Kapag nasira ang mga contact, hihilahin ng internal permanent magnets ang electrical arc pababa patungo sa mechanical latching mechanisms sa halip na itulak ito pataas sa steel cooling grids. Ang nakulong na arko ay mabilis na matutunaw ang mga panloob na bahagi at ang panlabas na pabahay ng PA66.

Paano nakakaapekto ang mataas na ambient heat sa loob ng panlabas na solar combiner enclosure sa performance ng 2-pole na device na ito?

Ang aming bimetallic thermal overload na mga elemento ay naka-calibrate sa isang karaniwang 30°C baseline. Kung ang mahinang bentilasyon ng kahon na sinamahan ng ambient heat ay nagtutulak sa mga panloob na temperatura sa 55°C, ang mga panloob na elemento sa loob ng C65 2 Pole DC Circuit Breaker ay lumalawak nang mas maaga sa iskedyul. Ibinababa nito ang epektibong thermal trip threshold pababa sa humigit-kumulang 83% ng na-rate na halaga ng nameplate nito, na nangangailangan ng alinman sa aktibong bentilasyon o pagpapababa ng target na pagkarga.
