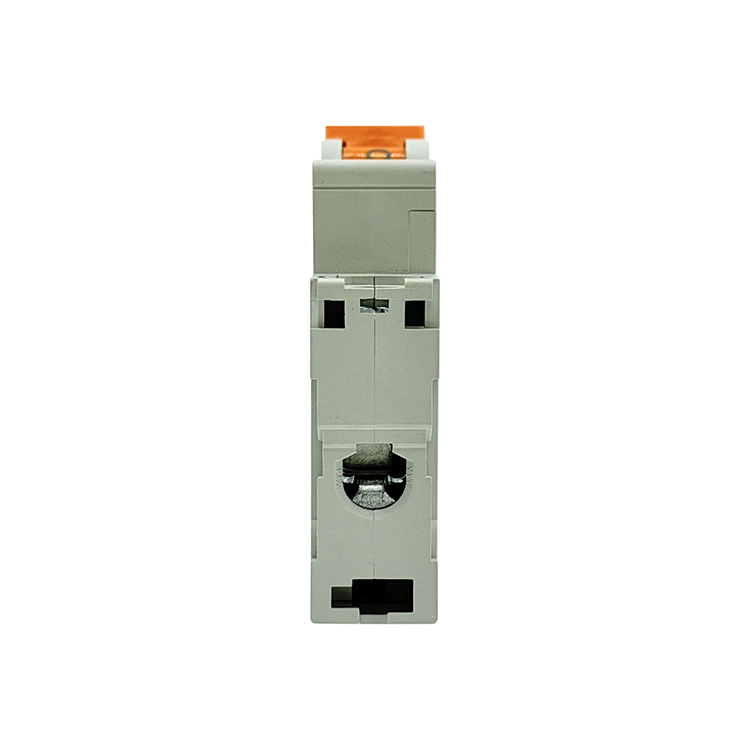

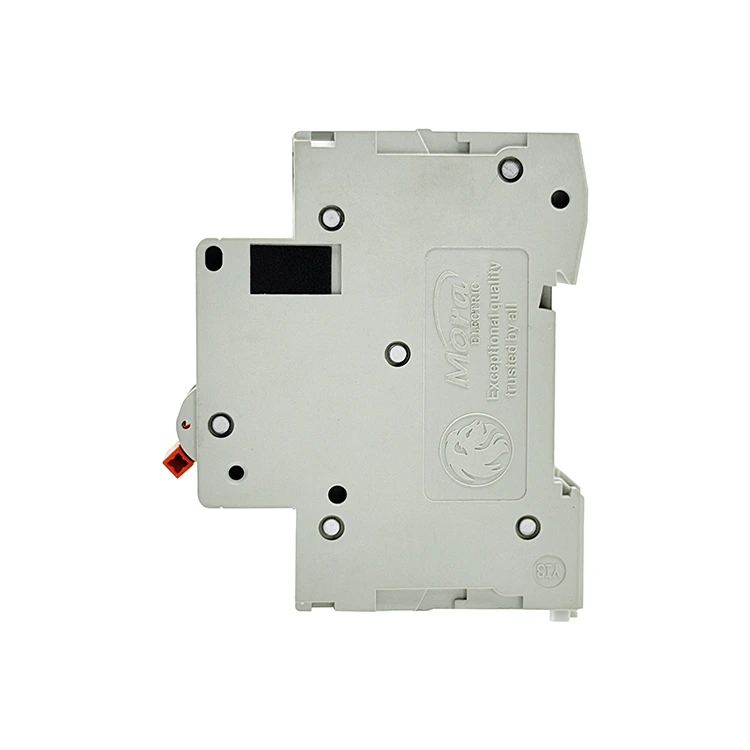

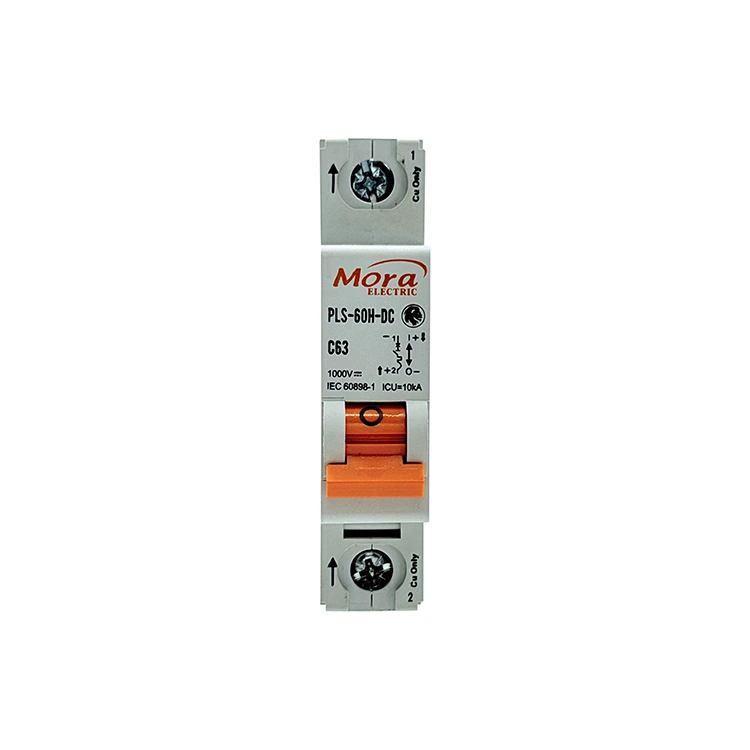

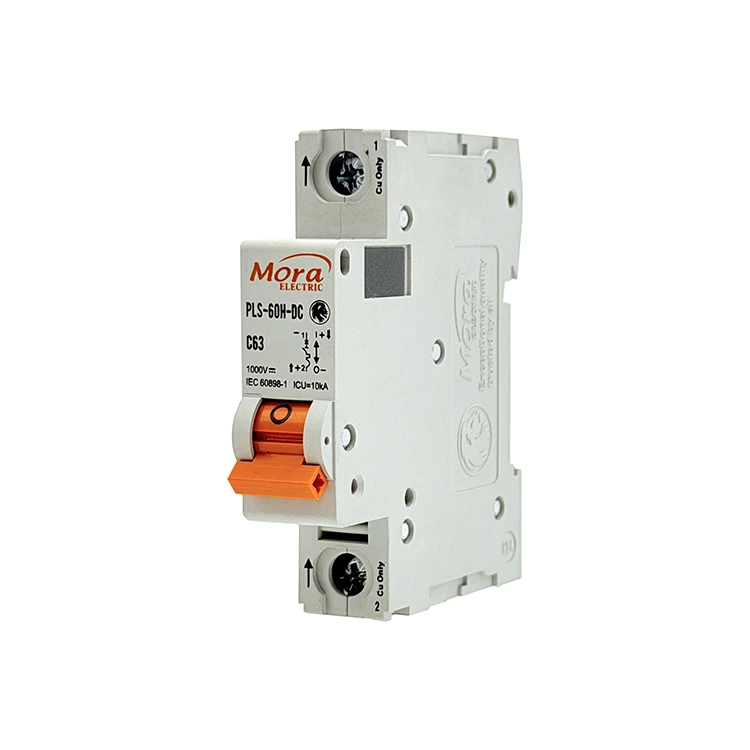

C65 1 Pole DC Circuit Breaker

Gumagana ang PUGAO (brand: Mora) bilang isang dalubhasang pabrika ng C65 1 Pole DC Circuit Breaker sa China, na nagbibigay ng mga heavy-duty na single-pole switch na partikular na ginawa para sa mga DC application; ang aming 1P thermal-magnetic breaker ay nagtatampok ng permanenteng magnet arc-extinguishing system upang maalis ang pagkasunog ng contact sa mga solar string at telecom network.

Teknikal na Depinisyon at Praktikal na Aplikasyon

Ang C65 1 Pole DC Circuit Breaker ay isang mekanikal na switch na idinisenyo upang protektahan ang single-phase DC electrical loops. Hindi tulad ng mga linya ng alternating current (AC), ang DC current loop ay walang natural na zero-crossing point. Kapag ang mga contact ay bumukas sa ilalim ng pagkarga, ang nagreresultang electrical arc ay tuloy-tuloy at lubos na matatag.

Ibinubukod ng aming single-pole breaker ang positibong rail ng isang DC circuit, gamit ang naka-target na mechanical force at magnetic acceleration para masira ang mga fault bago sila magdulot ng thermal damage sa buong system.

Solar Photovoltaic System

Sa residential at commercial solar array, ang mga indibidwal na panel string ay naglalabas ng tuluy-tuloy na mga boltahe ng DC. Ang circuit breaker na ito ay naka-install sa loob ng mga combiner box sa output layer (mula sa 12V hanggang 250V DC). Inihihiwalay nito ang mga indibidwal na string, na pumipigil sa mga reverse-current fault o mga wiring short na kumalat sa solar array.

Mga Telecom Data Center at UPS System

Ang modernong komunikasyon hardware ay tumatakbo sa 48V hanggang 110V DC na mga backup system ng baterya. Ang C65 1 Pole DC Circuit Breaker ay nagbibigay ng naka-target na proteksyon para sa mga indibidwal na rack ng kagamitan, na naghihiwalay sa mga localized na component failure nang hindi naaabala ang kuryente sa mga katabing networking system.

Industrial Automation

Ang mga localized na pang-industriya na DC control loop, material handling system, at panloob na electric vehicle battery management circuit ay gumagamit ng mga single-pole breaker upang magtatag ng natatanging, ligtas na nakahiwalay na mga power zone sa pagitan ng mga charging module at pangunahing storage ng baterya.

Teknikal na Pagtutukoy

Binabalangkas ng sumusunod na matrix ang mga standardized operating limits at mga materyal na komposisyon na na-verify sa aming mga quality control testing bench:

Mga Pangunahing Kalamangan sa Teknikal

1. 5-Millisecond Magnetic Arc Extinguishing

Ang mga direktang kasalukuyang arko ay maaaring sirain ang mga tansong kontak sa loob ng isang bahagi ng isang segundo kung hindi napigilan. Upang malutas ito, ang aming C65 1 Pole DC Circuit Breaker ay nagsasama ng dalawang panloob na permanenteng magnet. Kapag nagkaroon ng fault at naghiwalay ang mga contact, pinipilit ng magnetic field na palayo ang arko mula sa mga contact surface at itinataboy ito sa isang 9-plate na steel cooling grid. Hinahati, pinapalamig, at pinapatay ng grid ang arko sa loob ng 5 millisecond, na pinapaliit ang pagkasira sa mga contact surface.

2. High-Precision Bimetallic Overload Control

Ang tuluy-tuloy na labis na karga ay unti-unting nagpapababa sa pagkakabukod ng kawad, na lumilikha ng isang matinding panganib sa sunog. Gumagamit ang PUGAO (Mora) ng mga naka-calibrate na bimetallic strip na binubuo ng dalawang bonded na metal na may magkakaibang mga rate ng pagpapalawak ng thermal. Ang tuluy-tuloy na overcurrent ay nagpapainit sa strip, na nagiging dahilan upang ito ay mahuhulaan na yumuko at ma-trigger ang trip lever. Pinipigilan ng mekanikal na setup na ito ang mga maling biyahe na dulot ng mga maikling startup spike habang tinitiyak ang maaasahang paghihiwalay sa panahon ng mga tunay na overload.

3. Automated Spot-Welding

Ang manu-manong panloob na pagpupulong ay maaaring humantong sa mga pabagu-bagong resistensya ng koneksyon at hindi pare-pareho ang mga trip point. Gumagamit ang aming pasilidad sa produksyon ng automated assembly line na nilagyan ng mga automated spot-welding unit. Sa pamamagitan ng pag-aayos sa mga internal na copper shunt at tripping mechanism sa mga eksaktong posisyon, tinitiyak namin ang pare-parehong panloob na resistensya sa lahat ng production run, na pinipigilan ang localized na overheating sa loob ng mga distribution cabinet.

Pag-install ng Field

1. Ihiwalay ang Power Source:Setup ng Kaligtasan. Buksan ang pangunahing solar disconnect switch o battery isolation fuse block upstream. Gumamit ng naka-calibrate na digital multimeter upang i-verify na mayroong 0V sa papasok na linya bago i-mount ang C65 1 Pole DC Circuit Breaker hardware.

2. Secure sa DIN Rail:Enclosure Assembly. I-snap ang base ng breaker sa isang karaniwang 35mm DIN rail. Tiyaking naka-lock nang maayos sa posisyon ang mga clip sa itaas at ibabang spring-loaded na retention, na pumipigil sa paggalaw kapag pinapatakbo ang toggle handle.

3. I-align ang mga Polarity Indicator:Kritikal na Hakbang. Ang mga DC breaker ay direksyon. Hanapin ang (+) at(-) na mga indicator na nakatatak sa tabi ng mga terminal port. Ang positibong papasok na supply wire ay dapat pumasok sa itinalagang positive input terminal. Ang pag-reverse ng mga kable na ito ay pumipigil sa mga panloob na magnet mula sa pagguhit ng electrical arc sa cooling grid.

4. Mga Terminal ng Torque Conductor:Pangwakas na Pagpapatunay. Ipasok ang hinubad na mga konduktor ng tanso nang malinis sa mga terminal ng lagusan. Gumamit ng naka-calibrate na torque screwdriver upang higpitan ang mga terminal screw sa 2.0–2.5 Nm. Ang mga maluwag na koneksyon ay nagdudulot ng localized na pag-init at napaaga na thermal tripping.

FAQ sa Teknikal at Engineering

Bakit hindi magagamit ang single-pole DC breaker na ito sa isang karaniwang linya ng pamamahagi ng AC?

Ang panloob na sistema ng pagsugpo sa arko ay umaasa sa mga permanenteng magnet na direksyon. Sa isang AC system, ang kasalukuyang patuloy na nagpapalit-palit ng direksyon nang 50 o 60 beses bawat segundo. Pinipilit ng alternating current na ito ang arko palabas patungo sa plastic casing sa halip na papasok sa steel cooling grid, na nagdudulot ng malaking kabiguan ng shell.

Ano ang nagiging sanhi ng pag-warp o pagkatunaw ng isang DC breaker kung ang polarity ng mga kable ay aksidenteng nabaligtad sa panahon ng pag-install ng field?

Kapag nabaligtad ang polarity, tinataboy ng internal magnetic field ang electrical arc palayo sa cooling grid at direktang hinahawakan ito sa ibabaw ng silver alloy na mga contact. Ang nakulong na arko ay bumubuo ng mga naisalokal na temperatura na lampas sa 1,000°C, na natutunaw ang mga panloob na mekanismo at ang PA66 polymer casing sa halip na ligtas na patayin ito.

Paano binabago ng ambient operating temperature sa loob ng selyadong combiner box ang thermal tripping threshold?

Ang aming mga bimetallic strips ay naka-calibrate para sa baseline ambient temperature na 30°C. Kung ang interior ng isang selyadong distribution box ay umabot sa 50°C dahil sa direktang liwanag ng araw, ang bimetallic strip sa loob ng C65 1 Pole DC Circuit Breaker ay paunang uminit, na nagiging sanhi ng pag-trip nito sa humigit-kumulang 85% hanggang 90% ng nakatatak nitong kasalukuyang rate. Para sa mga kapaligirang may mataas na temperatura, inirerekomenda namin ang pagbabawas ng pagkarga o pagsasaayos ng parameter ng pagpili pataas.
