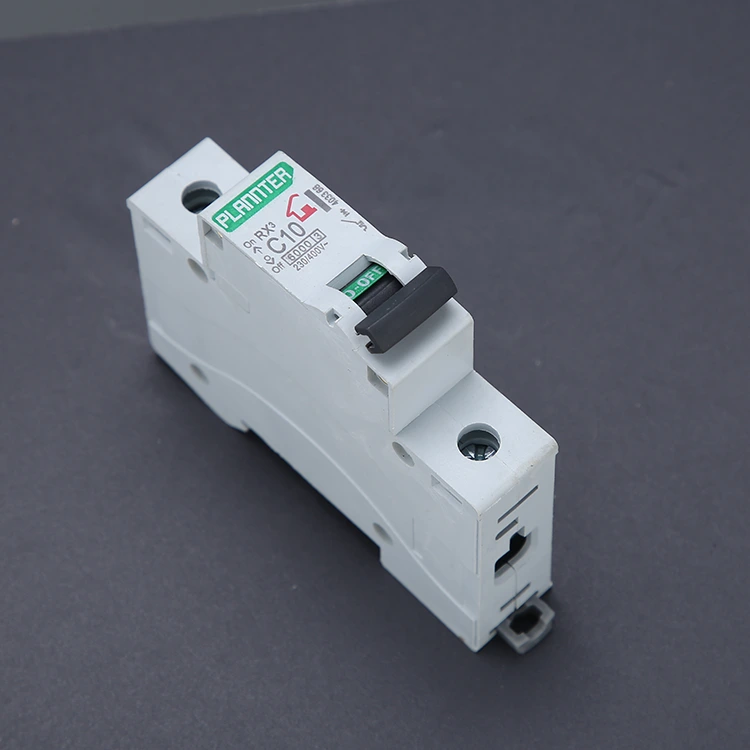

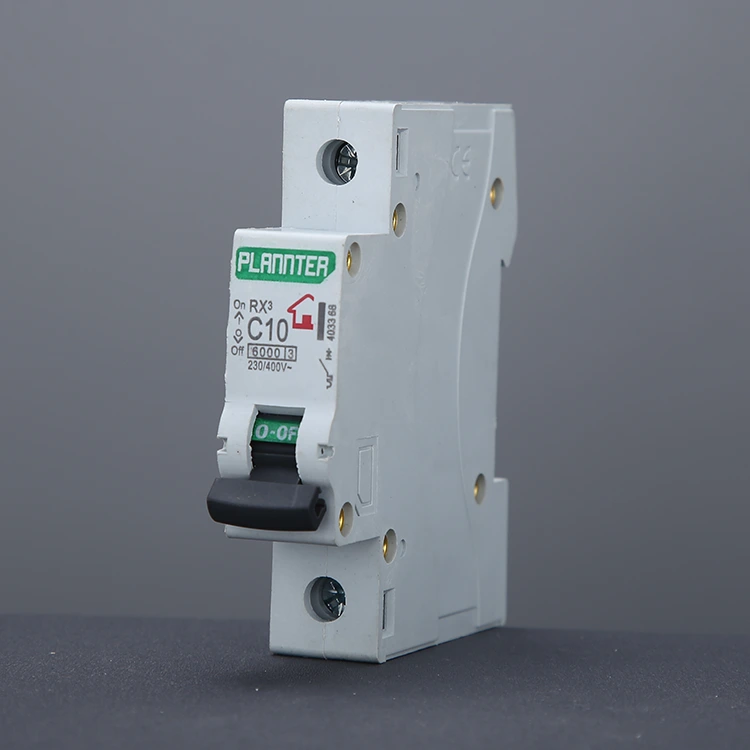

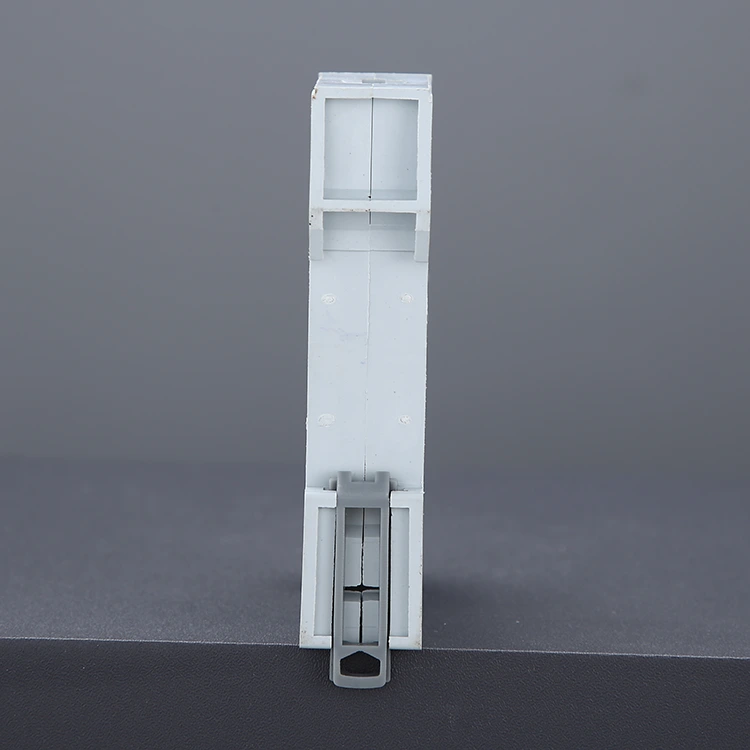

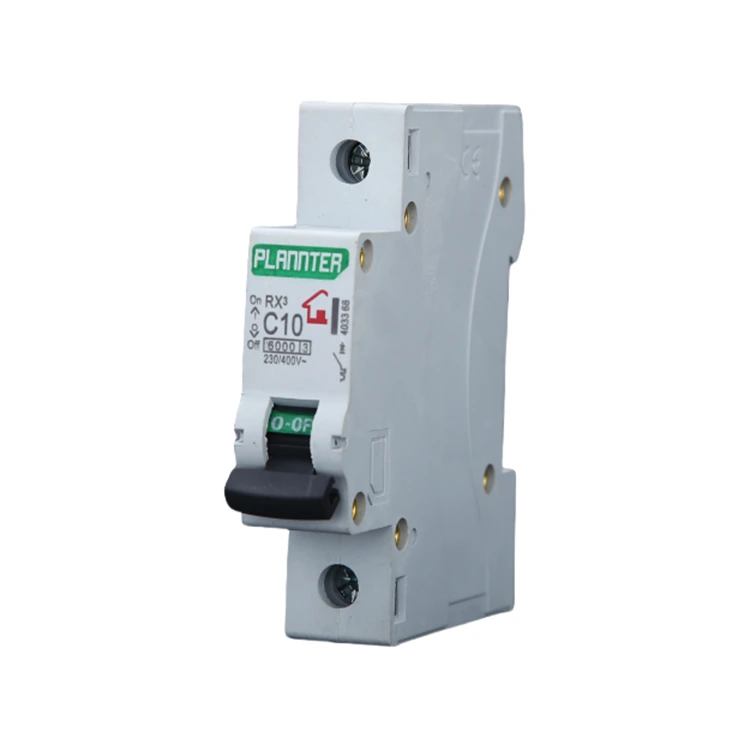

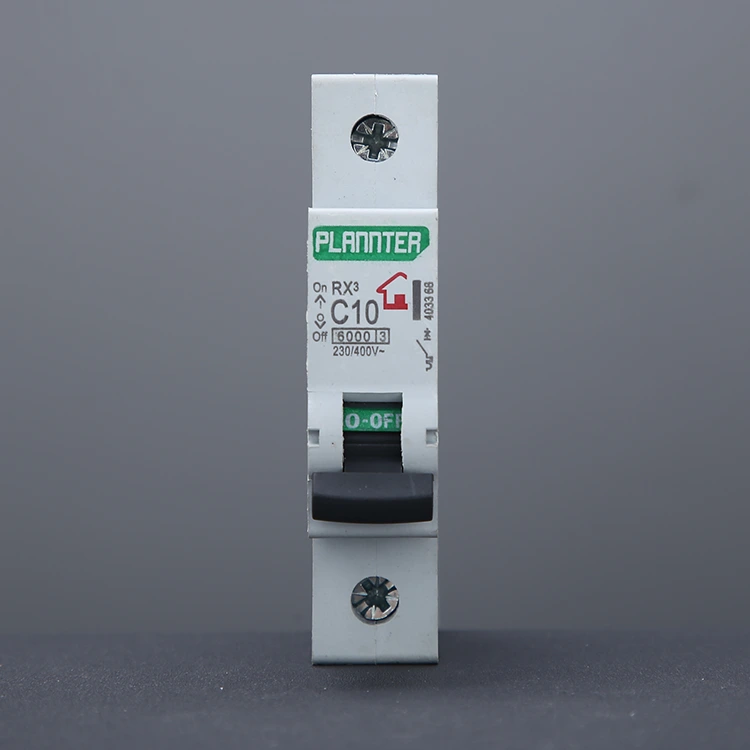

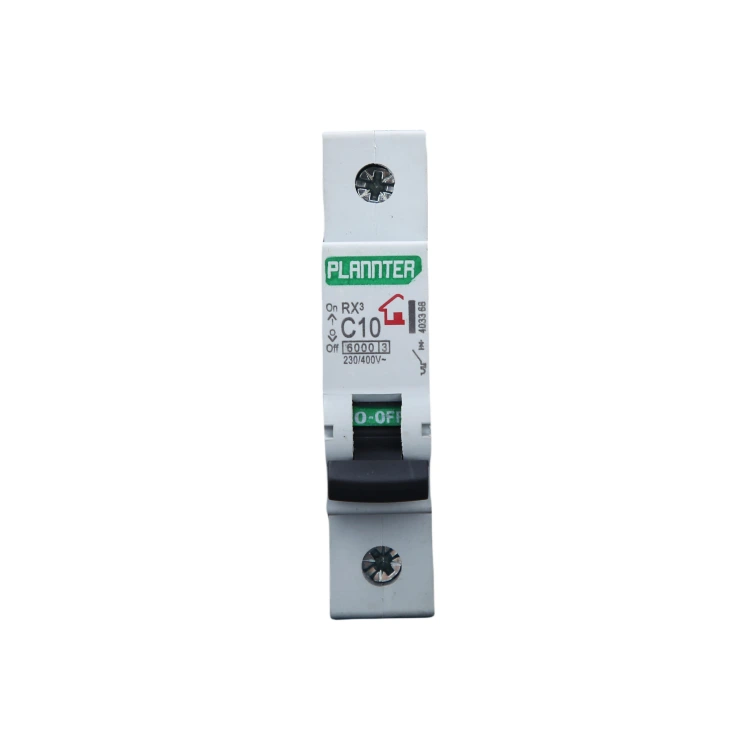

Air-Switch Circuit Breaker

Ang PUGAO (Plannter Electric) ay isang propesyonal na tagagawa at supplier sa China. Ang volume ng aming Air-Switch Circuit Breaker (MCB) ay 1/3 lamang ng mga tradisyonal na produkto (standard na 1P width 18mm), sumusuporta sa pag-mount ng riles, ang oras ng pagpapalit ay maaaring kontrolin sa loob ng 2 minuto, at ang transparent na shell ay maginhawa para sa pag-troubleshoot. Pagganap ng kaligtasan, na may sobrang kargang thermal release at short circuit magnetic release na dobleng proteksyon, ang teknolohiya ng arc extinguishing ay maaaring makatiis ng 400V recovery voltage, arc extinguishing time <0.1 segundo.

Malawak na kakayahang umangkop, ang air-switch circuit breaker ay angkop para sa -5°C hanggang 40°C na kapaligiran. Ang mga bentahe sa ekonomiya ay ipinapakita sa pamamagitan ng tagal ng buhay na 10,000 na operasyon sa 40% na mas mababang gastos kaysa sa mga sistema ng fuse. Kasama sa mga aplikasyon ang proteksyon ng mga domestic at industrial na circuit, kung saan kailangang tumuon ang pagpili sa mga kasalukuyang rating (6A-125A), breaking capacity (6kA para sa domestic, ≥10kA para sa pang-industriya.

Ano ang Air-Switch Circuit Breaker?

Ang Air-Switch Circuit Breaker ay isang circuit protection device na gumagamit ng hangin bilang arc-extinguishing medium. Ito ay idinisenyo upang awtomatikong maputol ang supply ng kuryente kung sakaling magkaroon ng overload o short circuit, sa gayon ay mapangalagaan ang kaligtasan ng parehong mga kable at kagamitan.

Kapag naantala ng switch ang isang high-current na daloy, isang matinding, mataas na temperatura na electric arc ang nabubuo sa pagitan ng mga contact. Kung hindi agad naaalis ang arko na ito, maaari nitong masunog ang switch o mag-trigger pa ng sunog.

Nagtatampok ang air switch ng isang espesyal na idinisenyong panloob na arc-extinguishing chamber. Kapag ang isang arko ay nabuo, ito ay hinihimok sa silid na ito, kung saan ito ay nahahati sa maraming mas maliliit na arko at mabilis na pinalamig ng nakapaligid na hangin, na nagreresulta sa pagkapatay ng arko.

Aplikasyon

1. Proteksyon ng mga gamit sa bahay: Ang mga miniature circuit breaker ay malawakang ginagamit sa mga air conditioner, washing machine at iba pang gamit sa bahay upang magbigay ng kaligtasan para sa kuryente sa bahay. Protektahan ang kagamitan at personal na kaligtasan.

2. Mga aplikasyong pang-industriya: Ang mga Air-Switch Circuit Breaker ay napakahalaga sa industriyal na automation, mga sistema ng kuryente at kagamitan sa komunikasyon, labis na karga at proteksyon ng short circuit, na maaaring matiyak ang matatag na operasyon kahit sa mga kumplikadong sistema ng kuryente.

Advantage

Magandang pagganap sa kaligtasan: Ang PUGAO ay may sariling technical team at gumagamit ng advanced na electronic control technology, na mayroong super safety protection function at maaaring awtomatikong putulin ang power supply kapag abnormal ang kuryente, kaya epektibong maiwasan ang sunog at iba pang aksidente.

Madaling pag-install at pagpapanatili: compact at maginhawa, kung ang pag-install ng mga bagong kagamitan o overhauling circuit, ito ay madali at mabilis para sa pang-araw-araw na pagpapanatili at pagpapalit.

Malakas na applicability: Ang Air-Switch Circuit Breaker ay maaaring i-customize ayon sa mga pangangailangan ng iba't ibang electrical system, kabilang ang mga parameter ng detalye, mga tatak, atbp.

Mga Rekomendasyon sa Paggamit

1. Piliin ang Tamang Rated Current

Ang rate na kasalukuyang ng Air-Switch Circuit Breaker ay dapat na ≥ 1.2 hanggang 1.5 beses ang aktwal na load current. Ang pagpili ng rating na masyadong mababa ay maaaring humantong sa madalas na pagbabad, habang ang pagpili ng masyadong mataas ay nakompromiso ang pagiging sensitibo sa proteksyon. Mangyaring ibigay ang mga partikular na detalye ng iyong proyekto, at susuriin ng PUGAO ang iyong mga kinakailangan at magrerekomenda ng angkop na solusyon.

2. Piliin ang Appropriate Tripping Curve Batay sa Load

Uri B: Pag-iilaw at resistive load

Uri C: Pangkalahatang gamit na gamit, saksakan ng kuryente, at maliliit na motor

Uri D: Kagamitang may mataas na agos ng agos at malalaking motor

Kung hindi ka sigurado, unahin ang pagpili sa C-Curve, dahil nag-aalok ito ng pinakamalaking versatility.

3. Wastong Pag-install

Kapag ini-install ang ACB, dapat itong i-mount sa isang karaniwang DIN rail. Ang mga terminal ng mga kable ay dapat na mahigpit na higpitan upang maiwasan ang pagluwag at kasunod na sobrang init. Gumamit ng mga wire na sumusunod sa tinukoy na mga kinakailangan sa gauge (hal., para sa 32A rating, inirerekomenda ang wire cross-section na ≥ 4mm²).

Inirerekomendang Kapaligiran sa Pag-install: I-install sa loob ng isang tuyo, well-ventilated distribution box. Iwasan ang pagkakalantad sa mataas na temperatura, halumigmig, o kinakaing mga kapaligiran; kung kinakailangan, mag-install ng karagdagang proteksiyon na enclosure.

4. Iwasan ang Prolonged Full-Load Operation

Inirerekomenda na panatilihin ang aktwal na kasalukuyang pagpapatakbo sa loob ng 70%–80% ng na-rate na halaga. Ang matagal na operasyon sa buong pagkarga ay maaaring humantong sa labis na pagtaas ng temperatura at isang pinaikling buhay ng serbisyo.

Mga Karaniwang Fault at Troubleshooting

Ang mga pagkakamali sa Air-Switch Circuit Breaker ay karaniwang nagmumula sa sobrang karga, mahinang mga wiring, o hindi tamang pagpili ng produkto. Sa pamamagitan ng pagtiyak ng tamang pagpili ng produkto, wastong pag-install, at regular na inspeksyon, higit sa 90% ng mga potensyal na isyu ay mabisang maiiwasan.

Kasama ng iyong paghahatid ng produkto, nagbibigay kami ng mga komprehensibong rekomendasyon tungkol sa pag-install, paggamit, at pagpapanatili; ang sumusunod na listahan ng mga karaniwang isyu ay nagsisilbing isang kapaki-pakinabang na sanggunian.

1. Madalas na Tripping

Sintomas: Pagkatapos mag-operate ng mga high-power na appliances sa loob ng mahabang panahon, awtomatikong bumabagsak ang circuit breaker, at ang switch ay kapansin-pansing mainit kapag hinawakan.

Mga sanhi:

Labis na Pag-load: Ang kabuuang kasalukuyang iginuhit ng mga appliances na gumagana sa loob ng circuit ay lumampas sa rate ng kasalukuyang kapasidad ng circuit breaker.

Mataas na Temperatura sa Ambient: Ang mahinang pagkawala ng init sa loob ng kahon ng pamamahagi ay nagiging sanhi ng mga panloob na thermal sensing na bahagi ng circuit breaker na mag-trigger nang maaga.

Solusyon: Bawasan ang bilang ng mga high-power na appliances na konektado sa parehong circuit upang maipamahagi ang load.

Kung talagang kailangan ang load at pinahihintulutan ito ng kasalukuyang mga detalye ng mga kable, mag-upgrade sa isang circuit breaker na may mas mataas na kasalukuyang rating.

2. Instantaneous Tripping

Sintomas: Kaagad pagkatapos isara ang circuit breaker o isaksak sa isang partikular na appliance, ang breaker ay agad na bumabagsak—kadalasang sinasabayan ng malakas na putok o isang nakikitang spark.

Mga sanhi:

Line Short Circuit: Ang live na wire ay direktang nakipag-ugnayan sa neutral wire.

Sirang Appliance: Isang internal electrical breakdown o short circuit ang naganap sa loob ng isa sa mga konektadong appliances.

Solusyon: Huwag subukang pilitin na sarado ang breaker nang paulit-ulit. Tanggalin sa saksakan ang lahat ng appliances na konektado sa partikular na circuit na iyon, pagkatapos ay subukang isara muli ang breaker.

Kung ang breaker ay hindi na bumabagsak, ito ay nagpapahiwatig na ang isa sa mga appliances ay may sira; kung magpapatuloy ito sa pagtapik, iminumungkahi nito na ang mga kable na naka-embed sa loob ng dingding ay nasira, na nangangailangan ng inspeksyon ng isang propesyonal na electrician.

3. Nabigong I-reset ang Toggle Lever

Sintomas: Pagkatapos madapa, maluwag o malata ang toggle lever; kapag itinulak sa "ON" na posisyon, ito ay agad na bumabalik sa "OFF" na posisyon.

Mga sanhi:

Fault Not Cleared: Ang isang short circuit o matinding overload ay umiiral pa rin sa loob ng linya; ang mekanismo ng "free-trip" ng circuit breaker ay nakakaengganyo upang magbigay ng proteksyon.

Pinsala sa Panloob na Mekanismo: Kasunod ng isang matinding short-circuit na kaganapan, ang mga panloob na contact ay maaaring magkadugtong, o ang mga mekanikal na bukal ay maaaring nakaranas ng pagkasira ng pagkapagod.

Solusyon: Una, suriin upang makita kung ang pindutan ng pag-reset sa Residual Current Device (RCD) ay nabigong lumabas.

Kung hindi mo magawang isara ang breaker kahit na matapos ang pag-alis ng mga panlabas na fault, ito ay nagpapahiwatig na ang circuit breaker mismo ay nasira at dapat palitan.

4. Overheating ng Terminal o Pagdidilim ng Pabahay

Sintomas: May nakitang nasusunog na amoy, o ang plastic na pabahay sa paligid ng mga terminal ng mga kable ng circuit breaker ay lumilitaw na dilaw o itim.

Mga sanhi:

Maluwag na Koneksyon: Ito ang bumubuo sa pinakamapanganib na panganib. Ang pagkabigong maayos na higpitan ang mga turnilyo ay nagpapataas ng paglaban sa pakikipag-ugnay, na nagdudulot ng matinding init.

Hindi tugmang Wire Gauge: Ang paggamit ng mga wire na masyadong manipis ay nagreresulta sa init na direktang inilipat sa circuit breaker.

Solusyon: Agad na putulin ang power supply! Putulin ang mga sunog na dulo ng mga wire, hubarin muli ang pagkakabukod, at mahigpit na higpitan ang mga turnilyo. Kung ang pabahay ng circuit breaker ay naging deformed dahil sa init, ang buong yunit ay dapat palitan.

5. Kakaibang Buzzing Sound Habang Operasyon

Sintomas: Habang tumatakbo, ang circuit breaker ay naglalabas ng mahina ngunit tuloy-tuloy na electromagnetic buzzing sound (katangian ng AC currents).

Mga sanhi:

Electromagnetic Mechanism Vibration: Ang panloob na electromagnetic armature ay hindi pantay, o ang mga dayuhang bagay ay pumasok sa mekanismo.

Mataas na Kasalukuyang Pag-load: Kapag tumatakbo nang malapit sa buong kapasidad, ang mga puwersa ng magnetic field ay nagiging sanhi ng bahagyang pagtunog ng mga panloob na bahagi.

Solusyon: Karaniwang normal ang napakahinang buzzing na tunog. Gayunpaman, kung ang tunog ay malakas o matindi—lalo na kung may kasamang sobrang pag-init—ito ay nagpapahiwatig na ang mga panloob na sangkap ay tumatanda na; Inirerekomenda ang pagpapalit ng yunit.
