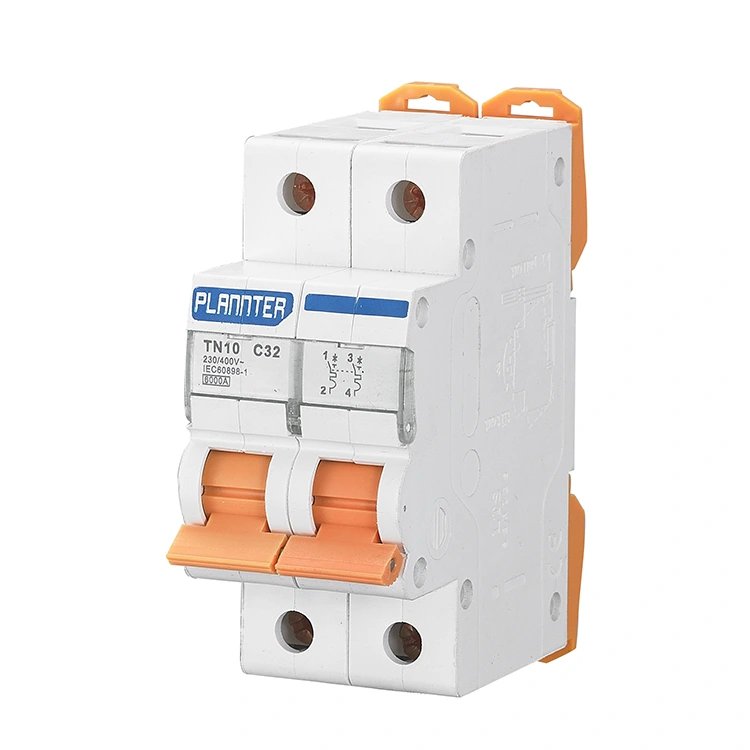

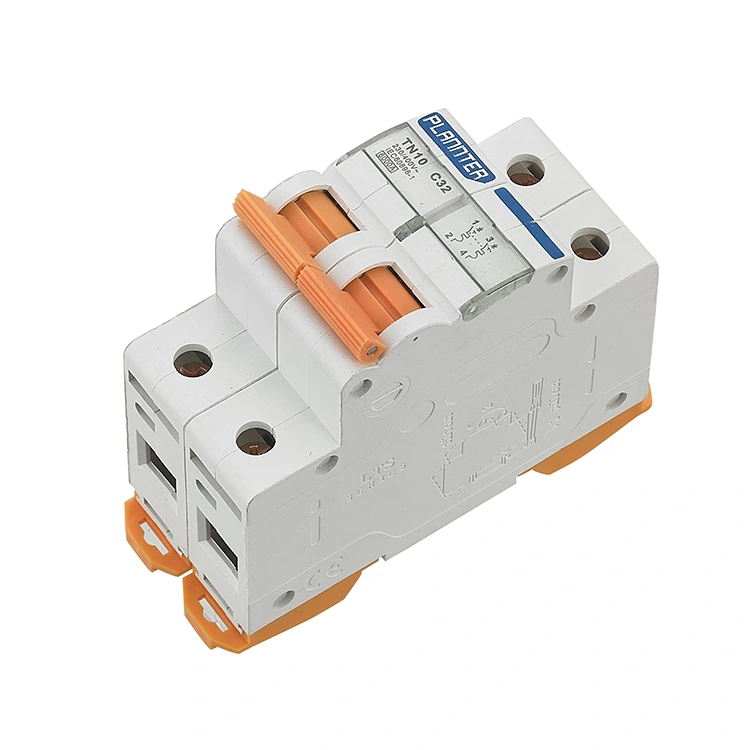

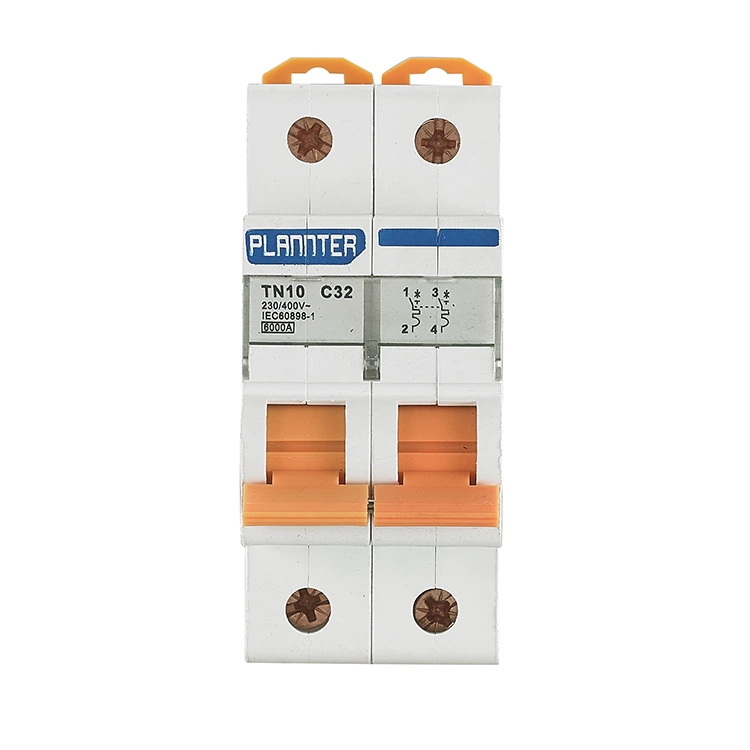

32A High Breaking Capacity Mini Circuit Breaker

Ang PUGAO (Plannter Electric) 32A High Breaking Capacity Mini Circuit Breaker ay isang proteksyon na aparato na kumokontrol sa parehong mga poste (Fire at Zero) nang sabay. Kung ikukumpara sa isang solong pole circuit breaker na pinuputol lamang ang Fire wire, napagtanto nito ang kumpletong paghihiwalay ng circuit at nagbibigay ng mas mataas na antas ng kaligtasan. Kapag nagkaroon ng overload o short-circuit fault sa circuit, mabilis na tutugon ang produkto upang putulin ang kasalukuyang daanan ng magkabilang poste nang sabay-sabay, na epektibong pumipigil sa mga potensyal na panganib sa kaligtasan na maaaring dulot ng naka-charge na zero line.

Ang kasalukuyang na-rate na hanay ng produkto ay mula 6A hanggang 63A, na sumasaklaw sa mga pangangailangan ng karamihan sa mga sitwasyon ng aplikasyon. Ang nakakaabala na kapasidad ay hanggang sa 6kA, na nagsisiguro na ang fault current ay maaari pa ring mapagkakatiwalaang putulin sa kaso ng matinding short-circuit.

Ano ang 32A High Breaking Capacity Mini Circuit Breaker?

Ang 32A High Breaking Capacity Mini Circuit Breaker ay isang mababang boltahe na proteksyon na aparato na may rate na kasalukuyang 32 amperes at isang mataas na kapasidad ng short-circuit breaking; ito ay pangunahing idinisenyo upang magbigay ng proteksyon sa kaligtasan para sa mga de-koryenteng circuit na tumatakbo sa mga kapaligiran na nailalarawan sa pamamagitan ng mataas na agos ng fault.

Tulad ng mga karaniwang circuit breaker, nagsisilbi itong protektahan ang mga circuit na na-rate sa 32 amperes (karaniwang katumbas ng 6mm² o 10mm² na paglalagay ng kable) at angkop para sa mga application tulad ng mga air conditioner, water heater, o small-scale na kagamitang pang-industriya.

Ang terminong "breaking capacity" ay tumutukoy sa pinakamataas na kasalukuyang magnitude na maaaring ligtas na maputol ng circuit breaker na ito sa panahon ng short-circuit fault nang hindi nakakaranas ng pinsala—partikular, nang hindi nagsasama-sama, sumasabog, o nasusunog ang mga contact.

Ang mga karaniwang circuit breaker ay karaniwang may breaking capacity na 4.5kA o 6kA, samantalang ang mga high breaking capacity na modelo ay nagtatampok ng rating na 10kA o mas mataas.

Kung sakaling magkaroon ng matinding short circuit, ang agarang agos ay maaaring tumalon sa kasing taas ng 8,000A. Kung ginamit ang karaniwang 6kA breaker sa ganoong sitwasyon, posibleng sumabog ang device; gayunpaman, ang isang 10kA mataas na breaking capacity breaker ay magagawang ligtas na makagambala sa supply ng kuryente nang walang anumang pinsala.

Application:

Sistema ng pamamahagi ng kuryente sa tirahan: bilang pangunahing switch o branch circuit na proteksyon ng home distribution box, upang matiyak ang kaligtasan ng pagkonsumo ng kuryente sa bahay.

Komersyal: Ang 32A High Breaking Capacity Mcb na ito ay ginagamit sa mga lighting at socket circuit sa mga shopping mall, mga gusali ng opisina at hotel upang magbigay ng maaasahang proteksyon sa pagtagas at labis na karga.

Mga kapaligirang pang-industriya: ginagamit sa mga control cabinet, mga distribution box at iba pang kagamitan upang protektahan ang mga single-phase na motor at iba pang mahahalagang load.

Pampublikong pasilidad: ang 32A High Breaking Capacity Mcb na ito ay gumaganap ng mahalagang papel na proteksiyon sa sistema ng pamamahagi ng kuryente ng mga paaralan, ospital, istasyon at iba pang pampublikong lugar

Pansamantalang supply ng kuryente: Magbigay ng proteksyon sa kaligtasan sa mga lugar ng konstruksyon, mga aktibidad sa labas at iba pang pansamantalang pagkakataon sa supply ng kuryente

Sa Aling Mga Sitwasyon Aming Inirerekomenda ang Pagpili ng Mga Circuit Breaker na May Mataas na Kapasidad sa Pagsira?

1. Malapit sa mga Transformer o Distribution Room

Prinsipyo: Kung mas malapit ang device sa pinagmumulan ng kuryente, mas mataas ang potensyal na short-circuit current. Sa output ng isang transpormer, ang kasalukuyang short-circuit ay madaling lumampas sa 10 kA.

Panganib: Ang mga karaniwang circuit breaker ay hindi makayanan ang gayong mga pagkarga; samakatuwid, ang mga breaker na may mataas na kapasidad ay dapat gamitin bilang pangunahing linya ng depensa.

2. Industrial Power Grids at Long Cable Runs

Prinsipyo: Ang mga pang-industriya na busbar ay matatag at nagtataglay ng mababang impedance, na nagreresulta sa napakalaking short-circuit na enerhiya.

Panganib: Ang mga karaniwang circuit breaker ay kadalasang walang sapat na kakayahan sa pagpuksa ng arko; ang kabiguang patayin ang arko ay maaaring humantong sa mga sunog sa loob ng cabinet ng pamamahagi.

3. Cascaded Protection

Prinsipyo: Sa mga multi-tier na sistema ng pamamahagi ng kuryente, ang mga upstream circuit breaker ay nangangailangan ng mas mataas na kapasidad sa pagsira upang mapaglabanan ang enerhiya na ipinapakita pabalik mula sa mga downstream na device.

Panganib: Upang matiyak ang pinipiling proteksyon, ang mga circuit breaker sa dulo ng terminal ng system ay madalas ding nangangailangan ng pag-upgrade sa mga modelong may mas mataas na kapasidad sa pagsira.

FAQ

Q: Ang 32A High Breaking Capacity Circuit Breaker ba ay angkop para sa pagsisimula ng mga load ng motor?

A: Oo, basta napili ang tamang tripping curve. Para sa mga inductive load tulad ng mga de-koryenteng motor, inirerekomenda namin ang pagpili ng Type D tripping curve. Tinitiyak nito na ang circuit breaker ay hindi nakakagambala sa biyahe kapag ang motor ay bumubuo ng panimulang kasalukuyang 5 hanggang 8 beses sa nominal na halaga nito; sabay-sabay, sa pamamagitan ng paggamit ng mataas na kapasidad ng pagsira nito, nagbibigay ito ng pinakamataas na antas ng proteksyon sa kaligtasan kung sakaling magkaroon ng internal short-circuit fault sa loob ng motor.

T: Bakit ang 32A circuit breaker ng PUGAO ay nagpapakita ng mas mababang pagtaas ng temperatura sa ilalim ng mabibigat na karga?

A: Ang pagtaas ng temperatura ay isang kritikal na sukatan para sa pagtatasa ng kalidad ng mga high-current circuit breaker. Gumagamit kami ng ganap na automated na proseso ng spot-welding para ma-secure ang mga internal na kasalukuyang dala na bahagi, na nagreresulta sa napakababang contact resistance.

Pinagsama sa isang na-optimize na panloob na disenyo ng airflow para sa pag-alis ng init, ang pagbuo ng panloob na init ay nananatiling mas mababa sa mga limitasyon sa internasyonal na pamantayan—kahit na gumagana sa isang buong load na 32A. Ito ay makabuluhang nagpapalawak sa buhay ng serbisyo ng parehong circuit breaker at ang wire insulation.

T: Maaari bang mai-install ang 32A High Breaking Capacity Mini Circuit Breaker sa isang karaniwang residential distribution box?

A: Talagang. Nagtatampok ito ng karaniwang 18mm modular na disenyo at tugma sa 35mm DIN rail mounting system. Bagama't naghahatid ito ng pagganap na proteksyon sa antas ng industriya, nananatili itong isang compact form factor.
