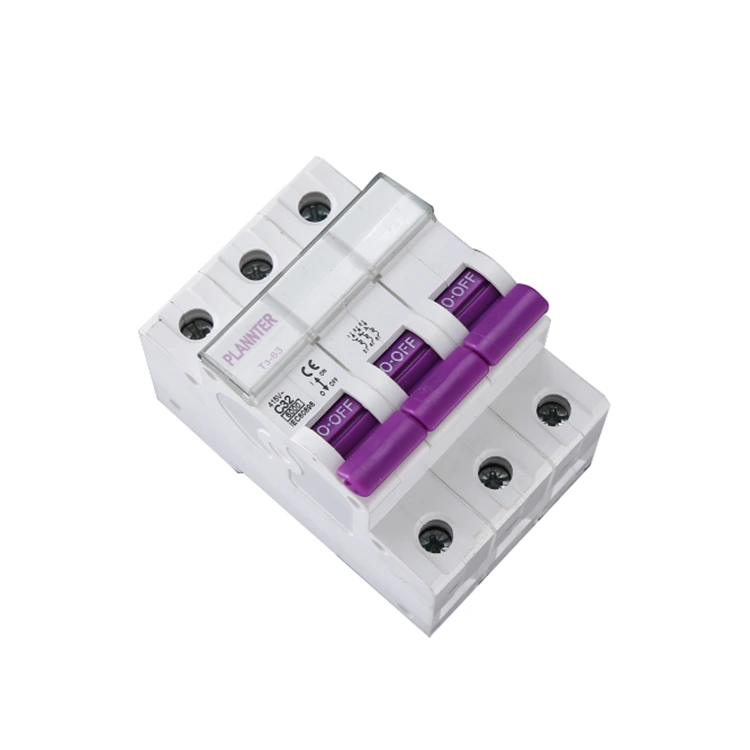

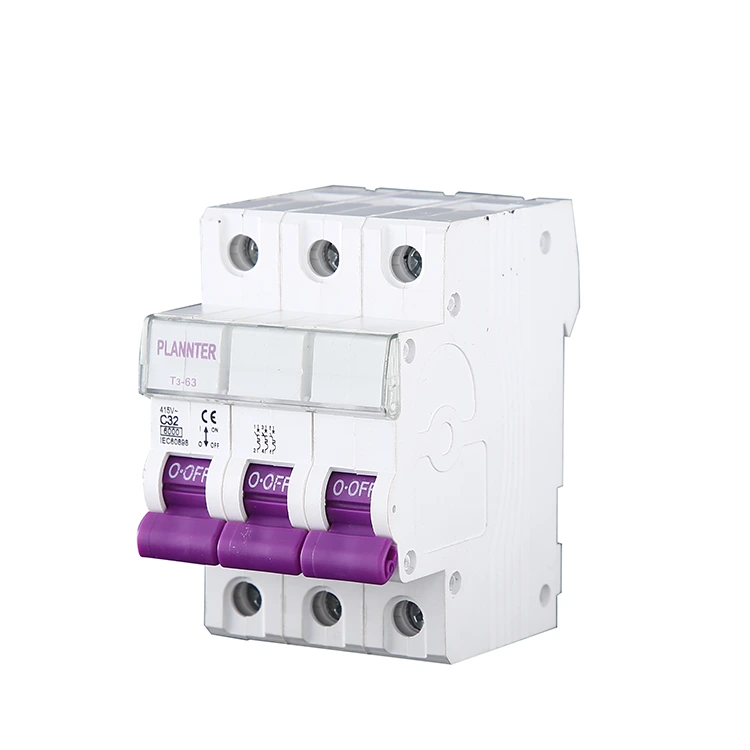

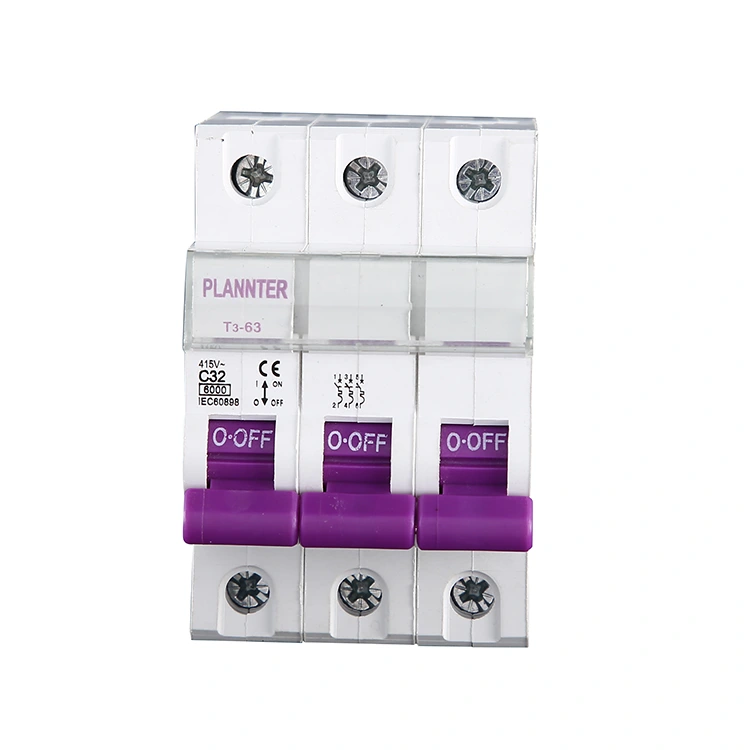

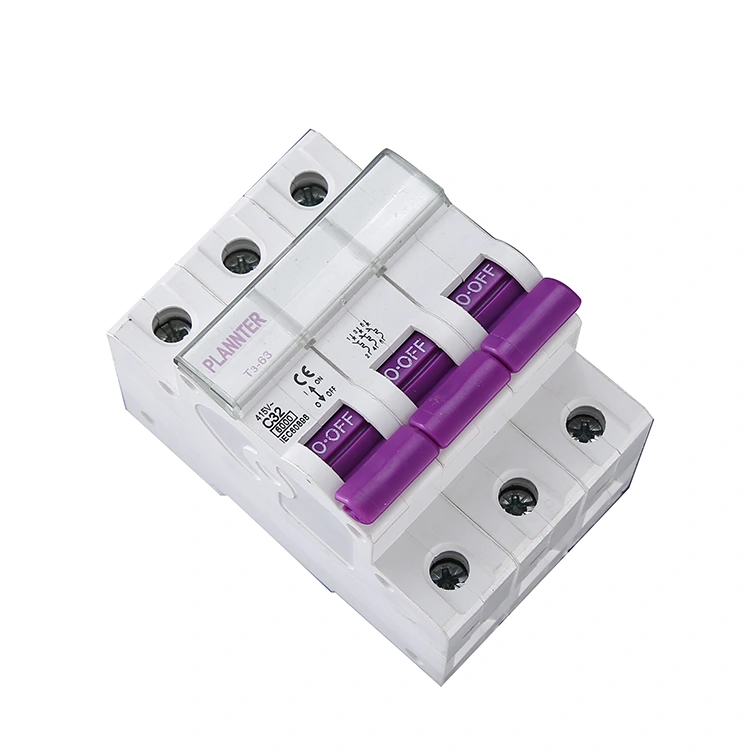

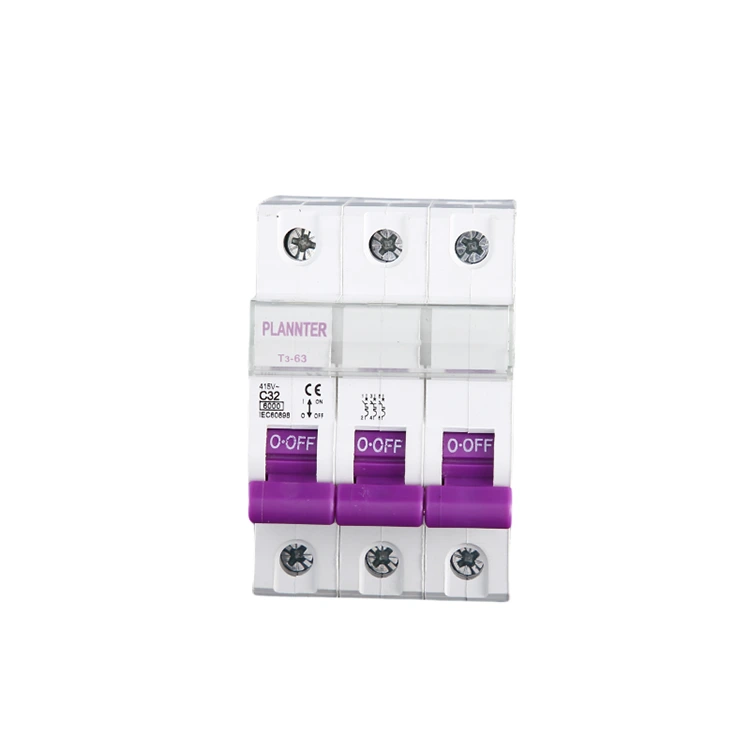

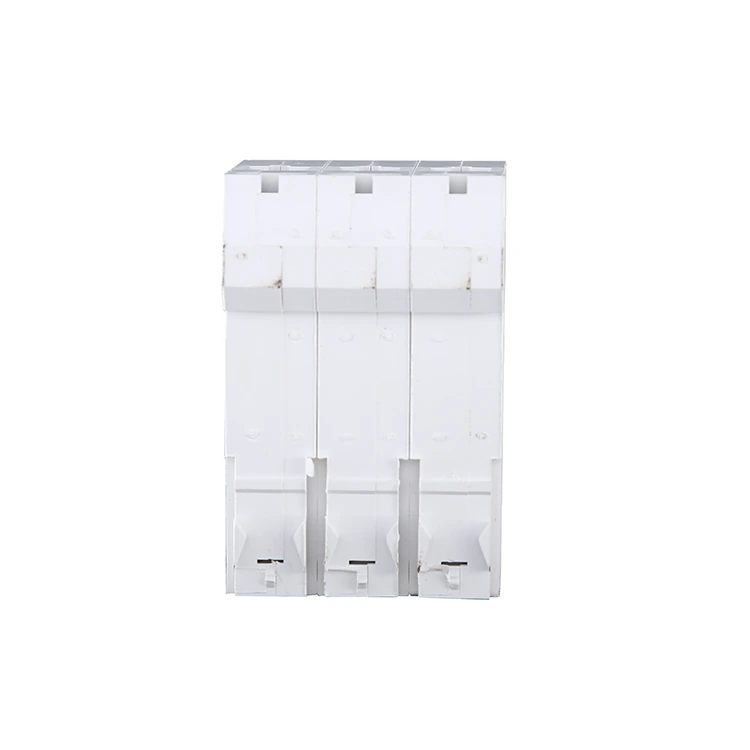

3 Pole AC Circuit Breaker

Ang 3 Pole AC Circuit Breaker ay nabibilang sa kategorya ng mga de-koryenteng kasangkapan na may mababang boltahe, malawakang ginagamit sa mga pang-industriya, komersyal at sibil na mga patlang, na idinisenyo para sa mga three-phase circuit, ay maaaring nasa kasalukuyang mga abnormalidad, tulad ng labis na karga, mga kondisyon ng short-circuit na awtomatikong pinutol ang circuit, upang protektahan ang kagamitan at kaligtasan ng mga tauhan. Piliin ang PUGAO (Plannter Electric) bilang iyong manufacturer at makakuha ng direktang factory na presyo.

Mga Tampok ng Produkto

1. Three-Phase Synchronous Control

Ang 3-pole AC circuit breaker na ito ay may kakayahang sabay na ikonekta o idiskonekta ang L1, L2, at L3 na tatlong-phase na mga linya ng kuryente. Sakaling magkaroon ng fault sa alinmang yugto, magti-trigger ang device ng sabay-sabay na power cutoff sa lahat ng tatlong phase, at sa gayon ay mapipigilan ang pagkasira ng kagamitan na dulot ng operasyon sa ilalim ng kundisyon ng phase-loss.

2. Overload at Short-Circuit na Proteksyon

Overload Protection: Gumagamit ng thermal tripping upang matugunan ang matagal na labis na kasalukuyang mga kondisyon.

Proteksyon ng Short-Circuit: Gumagamit ng magnetic tripping upang agarang matakpan ang mga high-current fault.

Sa pamamagitan ng pagpili sa advanced na produktong ito, tinitiyak mo ang komprehensibong proteksyon sa kaligtasan para sa iyong mga electrical circuit.

3. Pinahusay na Kaligtasan sa Pagpapatakbo ng Kagamitan

Ang produktong ito ay nagpapagaan ng mga panganib na nauugnay sa tatlong-phase na imbalances ng boltahe, pag-iingat sa mga kritikal na kagamitan—gaya ng mga motor at compressor—at epektibong binabawasan ang mga gastos na nauugnay sa pagkasira ng kagamitan at downtime.

4. Modular na Disenyo at Pag-install

Nagtatampok ang mga produkto ng PUGAO ng DIN rail mounting design, na nagbibigay-daan para sa tuluy-tuloy na pagsasama sa mga power distribution cabinet o control panel. Pinapadali nito ang mahusay na pag-install at pagpapanatili ng batch sa loob ng mga proyekto sa engineering.

Mga Pangunahing Parameter at Detalye

Kapag bumibili o pumipili ng produkto, maaari mong i-verify ang mga sumusunod na parameter para sa 3-Pole AC Circuit Breaker batay sa iyong partikular na mga kinakailangan sa proyekto, o makipag-ugnayan sa amin upang bumuo ng komprehensibong solusyon na naaayon sa iyong mga pangangailangan.

Na-rate na Boltahe (Ue): Karaniwang 380V, 400V, o 415V AC (para sa mga three-phase system).

Na-rate na Kasalukuyan (Sa): Kasama sa mga karaniwang rating ang 16A, 32A, at 63A; ang mga high-current na modelo ay magagamit hanggang sa 100A o 125A.

Pagsira ng Kapasidad (Icn): Tulad ng 6kA o 10kA. Dahil sa mas mataas na antas ng enerhiya na nauugnay sa tatlong-phase na kapangyarihan, inirerekumenda na unahin ang 10kA na detalye upang mapahusay ang redundancy sa kaligtasan.

Tripping Curve:

Uri C: Angkop para sa mga gusali ng opisina, mga sistema ng ilaw, o pangkalahatang komersyal na pamamahagi ng kuryente.

Uri D: Partikular na idinisenyo para sa mga application ng pagsisimula ng motor, na may kakayahang makatiis ng agarang pag-agos ng 10 hanggang 14 na beses ang rate ng kasalukuyang.

Mga Pag-iingat para sa Paggamit

1. Napakasalimuot ng mga sistemang elektrikal. Para sa mga kadahilanang pangkaligtasan, ang pagpapatakbo at pag-install ng 3 Pole AC circuit breaker ay dapat gawin ng mga kwalipikadong technician. Halimbawa, sa panahon ng operasyon, idiskonekta muna ang load-side power supply, pagkatapos ay idiskonekta ang pangalawa at tertiary na gilid.

2. Mahigpit na sumunod sa mga operating procedure sa panahon ng operasyon. Kung lumitaw ang anumang sitwasyon na nakakaapekto sa normal na operasyon ng electrical system, agad na gumawa ng mga hakbang sa emerhensiya.

3. Pagkatapos ng matagumpay na pag-install, ang circuit breaker ay gagana nang normal. Sa panahon ng operasyon, subaybayan kaagad ang kasalukuyang data at magsagawa ng mga pana-panahong inspeksyon at pagpapanatili.

Kailan Kinakailangan ang isang 3-Pole AC Circuit Breaker?

Bilang isang propesyonal na tagagawa at tagapagtustos, nag-aalok din ang PUGAO ng 1-pol (1P) at 2-pol (2P) na mga circuit breaker; gayunpaman, tungkol sa pagpili ng produkto, dapat gumamit ng 3-pole (3P) circuit breaker sa tuwing nakikitungo sa three-phase electrical equipment o three-phase na linya ng kuryente. Nasa ibaba ang aming mga rekomendasyon para sa mga partikular na sitwasyon:

1. Three-Phase Motor Equipment

Kasama sa mga halimbawa ang mga pang-industriya na motor, mga bomba ng tubig, mga air compressor, atbp.

Dahilan:

Ang mga three-phase na motor ay nangangailangan ng sabay-sabay na supply ng kuryente sa lahat ng tatlong phase. Kung isang yugto lamang ang maaantala habang ang iba ay mananatiling aktibo, ang motor ay gagana sa ilalim ng kondisyong "phase-loss"; ito ay hindi maiiwasang humahantong sa pagkasunog ng motor, na nagreresulta sa malaking pagkalugi sa pananalapi.

2. Three-Phase Power Supply System

Kasama sa mga halimbawa ang mga factory power distribution system, commercial three-phase wiring, three-phase distribution cabinet, atbp.

Dahilan:

Ang katwiran dito ay sumasalamin sa kategorya ng kagamitan na binanggit sa itaas: ang tatlong yugto na mga linya ay dapat na naka-on at naka-off nang sabay-sabay. Kung magkakaroon ng anomalya sa alinmang yugto, ang buong circuit ay dapat na idiskonekta upang matiyak ang komprehensibo, naka-synchronize na tatlong-phase na proteksyon.

3. High-Power Industrial o Commercial Equipment

Kasama sa mga halimbawa ang mga central air conditioning system, pang-industriyang kagamitan sa pag-init, automated na makinarya sa produksyon, atbp.

Dahilan:

Ang ganitong kagamitan ay karaniwang kumokonsumo ng mataas na kapangyarihan at umaasa sa isang tatlong-phase na supply; dahil dito, nangangailangan ito ng isang matatag at balanseng three-phase na kasalukuyang upang gumana nang tama.

4. Iba Pang Mga Sitwasyon na Nangangailangan ng Proteksyon Laban sa Phase-Loss Damage

Sa mga proyektong kinasasangkutan ng naturang kagamitan, ang paggamit ng 1P o 2P na mga circuit breaker—sa halip na isang 3P na unit—ay lumilikha ng panganib: kung ang isang yugto ay maaantala habang ang iba ay mananatiling may lakas, ang kagamitan ay patuloy na gagana, kahit na nasa isang nakompromiso at abnormal na estado.

Mangyaring makipag-ugnayan sa PUGAO para sa partikular na disenyo ng solusyon at mga serbisyong teknikal na suporta.

FAQ

Q: Nag-aalok ba ang PUGAO ng mga serbisyo sa pagpapasadya?

A: Oo, nagbibigay kami ng customized na serbisyo. Bilang isang Chinese na tagagawa ng 3 Pole AC circuit breaker na may 14 na taon ng propesyonal na karanasan sa pabrika, maaari mong i-customize ang mga parameter tulad ng kasalukuyang rate, kapasidad ng pagsira at paraan ng pag-install ayon sa mga partikular na pangangailangan.

Q: Anong mga teknikal na parameter ang kailangan kong makita?

A: 1. Rated current - dapat tumugma sa aktwal na gumaganang kasalukuyang ng load;

2. Rated working boltahe - dapat na kapareho ng antas ng boltahe ng system;

3. Short-circuit breaking capacity - Dapat na mas malaki kaysa sa inaasahang short-circuit current sa punto ng pag-install.
