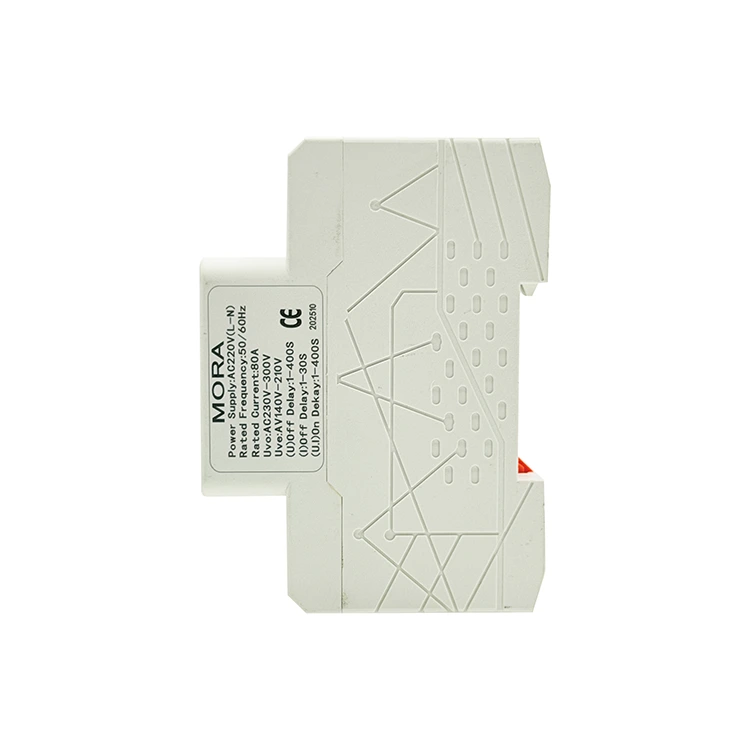

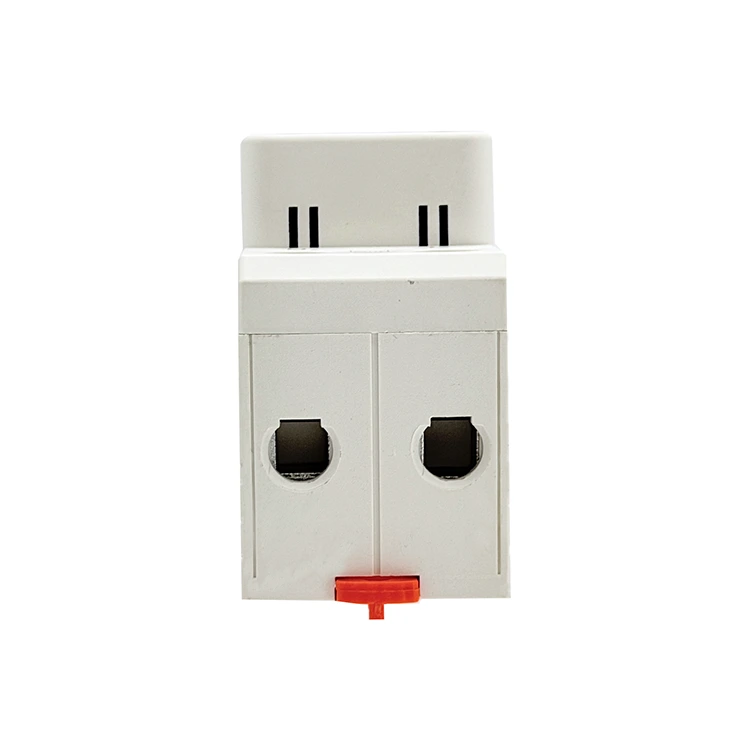

2P Auto Reconnect Voltage Protector Type M Triple Display

Ang mga procurement team na kumukuha ng switchgear para sa malayuang imprastraktura ay nangangailangan ng mga module ng matalinong proteksyon na maaaring awtomatikong mabawi mula sa mga pansamantalang power fault para ma-maximize ang oras ng system. Dinisenyo at ginawa ni Pugao (Mora), ang high-performance na 2P Auto Reconnect Voltage Protector Type M Triple Display ay partikular na ginawa para sa mga hindi nag-aalaga na application na ito. Higit pa sa mga pangunahing manual-reset na relay, nagtatampok ang device na ito ng isang matalinong auto-reclosing algorithm na sumusubaybay sa mga kondisyon ng grid pagkatapos ng isang biyahe. Kapag na-stabilize ang boltahe ng utility sa loob ng mga ligtas na parameter para sa isang itinakdang panahon ng countdown, awtomatikong isinasara ng internal na motor-driven na mekanismo ang circuit, na nagpapanumbalik ng kapangyarihan sa mga downstream na telecom array, security network, o weather monitoring system.

Triple-Window Array na may Fault Counter Integration

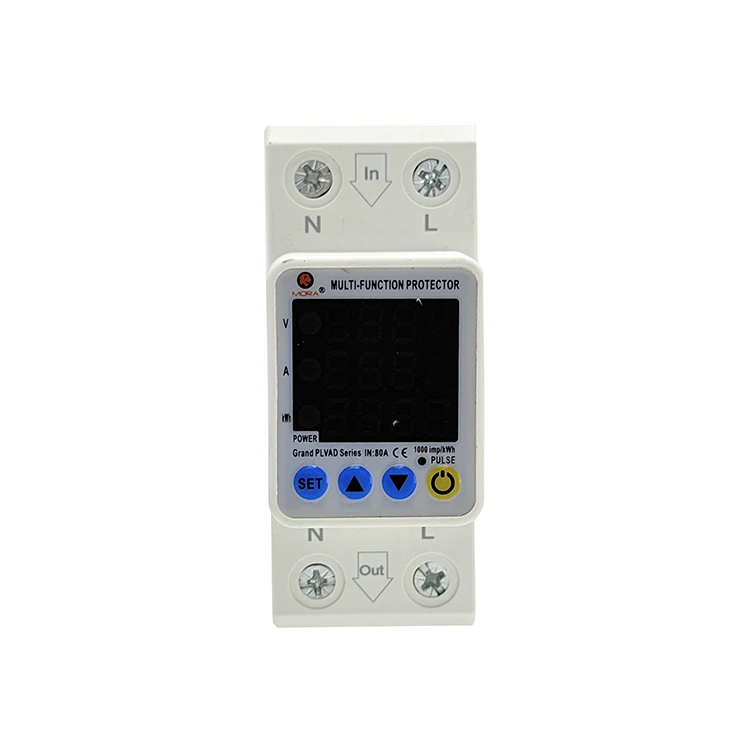

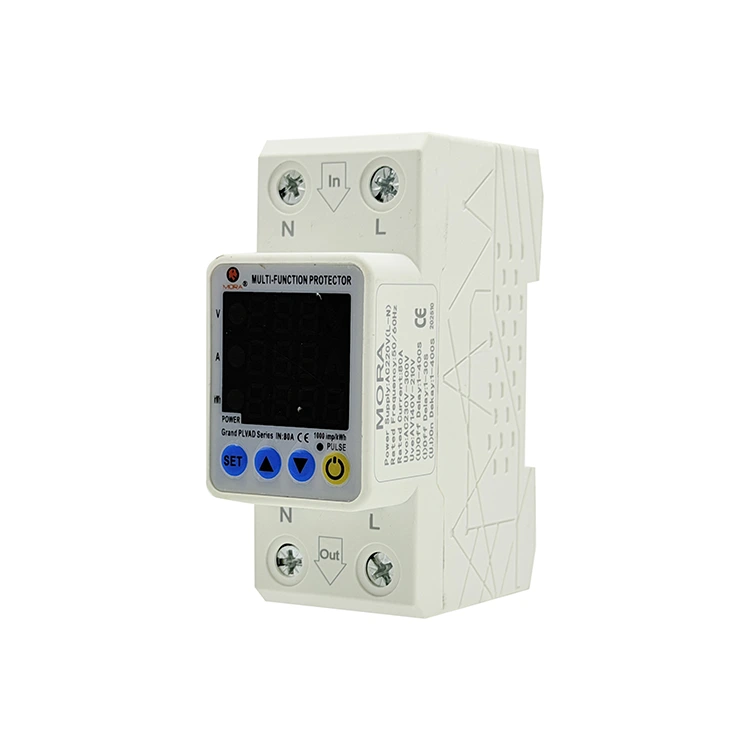

Multi-Dimensional Data Synchronous Display: Ang 2P Auto Reconnect Voltage Protector Type M Triple Display ay nagpapakita ng real-time na boltahe, real-time na current at cumulative fault times ayon sa pagkakabanggit, na may malinaw na pag-uuri ng data at isang-screen na buong pagkakaunawa sa katayuan ng pagpapatakbo ng circuit.

Maagang Babala ng Nabibilang na Fault: Maaaring itala ng built-in na fault counter ang bilang ng mga overvoltage at overcurrent trip sa ikot ng operasyon. Maaaring hatulan ng mga tauhan ng pagpapanatili ang katatagan ng on-site grid at ang pagtanda ng estado ng downstream na kagamitan sa pamamagitan ng fault data, na napagtatanto ang predictive na pagpapanatili.

Pangunahing Mga Bentahe ng Produkto

Tanggalin ang Remote O&M Truck Rolls

• Lutasin ang Mga Punto ng Sakit sa Malayong Pagpapanatili: Para sa mga base station ng cellular, mga istasyon ng meteorolohiko sa bundok, at mga istasyon ng bomba na hindi nag-aalaga, ang mga lumilipas na pagbabagu-bago ng grid ay magsasanhi ng mga tradisyunal na relay ng proteksyon na mahulog at magsara, na nangangailangan ng manu-manong pag-reset sa lugar na may mataas na oras at gastos sa paggawa.

• I-maximize ang System Uptime: Napagtatanto ang buong proseso ng awtomatikong pagsubaybay sa fault, stability judgment at mechanical reclosing recovery. Para sa pansamantalang mga anomalya sa grid, ang 2P Auto Reconnect Voltage Protector Type M Triple Display ay nakapag-iisa na kumukumpleto sa pagbawi ng kuryente nang walang interbensyon ng tao, na lubos na binabawasan ang mga gastos sa O&M at pagpapabuti ng patuloy na rate ng operasyon ng kagamitan.

Adjustable Reclosing Cycle at Intelligent Safety Lockout

• Pigilan ang Pangalawang Pinsala ng Fault: Para sa mga permanenteng short-circuit fault, ang paulit-ulit na muling pagsasara ay magdudulot ng thermal damage sa mga linya at kagamitan. Ang 2P Auto Reconnect Voltage Protector Type M Triple Display ay sumusuporta sa custom na setting ng maximum na reclosing na pagtatangka.

• Awtomatikong Safety Lockout: Kapag naubos na ang preset reclosing time at mayroon pa ring fault, ila-lock ng system ang mekanismo ng motor drive, magti-trigger ng fault alarm, at panatilihing nakahiwalay ang circuit para maiwasan ang mapanganib na cyclic switching.

Mga Parameter ng Teknikal na Pagganap

• Rated Operating Kasalukuyang Opsyon: 40A / 63A Continuous Load Rating

• Auto-Reclosing Time Adjustability: 1 segundo hanggang 900 segundo Max Range

• Pinakamataas na Continuous Reclosing cycle: 1 hanggang 30 Configurable na Pagsubok Bago ang Lockout

• Katumpakan ng Pagsubaybay sa Boltahe / Kasalukuyang Saklaw: ±1% Variance / 0.5A hanggang 63A Dynamic Readout

• Kapasidad ng Cross-Section ng Terminal: Hanggang 25mm² Solid / 16mm² Stranded na may Ferrule (M5 Clamp)

• Chassis Dielectric Strength: 2.5kV Audited Insulation Barrier

• Pagsunod at Mga Sertipikasyon: CE Certified, RoHS Compliant, Sumusunod sa EN 60947-1 Structural Standards

FAQ

T: Kung ang grid ay bumagsak sa 0V, ang motor ba ay may sapat na natitirang kapangyarihan upang maprotektahan ang downstream na gear?

A: Oo. Nilagyan ng pang-industriyang high-capacity energy storage capacitor bank, kung sakaling magkaroon ng biglaang total grid blackout, ang naka-imbak na electric energy ay maaaring magmaneho sa mekanismo ng gear motor upang makumpleto ang agarang pagkilos ng biyahe, na pinipilit ang mga contact na buksan at i-lock nang ligtas, na tinitiyak na walang pagtagas ng kuryente sa gilid ng load bago tuluyang maubos ang control power.

Q: Ano ang mangyayari kapag naabot ang maximum na reclosing na limitasyon sa ilalim ng mga persistent grid faults?

A: Kapag nahaharap sa mga permanenteng circuit fault, pagkatapos makumpleto ang preset reclosing attempts nang walang grid recovery, awtomatikong ila-lock ng 2P Auto Reconnect Voltage Protector Type M Triple Display ang function ng pagmamaneho ng motor, idi-disable ang lahat ng awtomatikong reclosing action, at panatilihing bukas ang circuit. Iniiwasan nito ang walang katapusang paikot na paglipat sa mga sira na circuit, pinoprotektahan ang mga panloob na istrukturang mekanikal at mga linya sa ibaba ng agos mula sa thermal damage, at nangangailangan ng manual na pag-troubleshoot at pag-reset upang mabawi.

T: Paano nakikilala ng controller ang mga lumilipas na surge mula sa mga permanenteng short circuit?

A: Pinagsasama ng system ang voltage sensing at kasalukuyang sampling na mekanismo ng dual detection. Sa panahon ng reclosing detection, kung ang boltahe ng grid ay stable ngunit ang isang instant na malaking current spike ay nabuo, ang MCU ay agad na huhusgahan ito bilang isang permanenteng short-circuit fault, mag-trigger ng instant tripping nang hindi nagsasagawa ng reclosing delay, at protektahan ang internal switching structure mula sa high-current impact damage.
